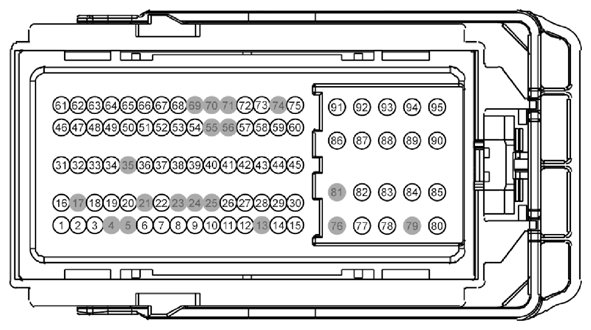

| 1 |
CE421 (VT) |
18 |
VARIABLE CAMSHAFT TIMING 11 (VCT11) |
|
| 1 |
CE421 (VT) |
20 |
VARIABLE CAMSHAFT TIMING 11 (VCT11) |
|
| 2 |
CET18 (GY-YE) |
20 |
CTRL MOD. - POWERTRAIN # SOLENOID SHIFT CONTROL LOW-SIDE 1 (SS1) |
2.0L |
| 2 |
CET19 (VT-GY) |
20 |
CTRL MOD. - POWERTRAIN # SHIFT SOLENOID E (SSE) |
3.5L/3.7L |
| 3 |
CE435 (YE-BU) |
20 |
CTRL MOD. - POWERTRAIN # TURBO CONTROL VALVE |
|
| 3 |
VE836 (VT-GN) |
20 |
SENSOR - WASTEGATE POSITION (TCBY) |
|
| 4 |
* |
* |
Not Used |
|
| 5 |
* |
* |
Not Used |
|
| 6 |
LE458 (BU-WH) |
20 |
CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE 2 (VREF) |
2.0L |
| 7 |
LE134 (YE) |
20 |
CTRL MOD. - POWERTRAIN # ELECTRONIC THROTTLE CONTROL (ETCREF) |
|
| 8 |
LE423 (GN-VT) |
20 |
CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE (VREF) |
|
| 9 |
CMC24 (GY) |
18 |
SWITCH - OIL PRESSURE |
|
| 10 |
VET32 (VT) |
20 |
SENSOR - TRANSMISSION RANGE # 4 (TR4) [DTRS] |
|
| 11 |
VE711 (YE-VT) |
20 |
SENSOR - CRANKSHAFT POSITION (CKP) |
|
| 11 |
VE711 (YE-VT) |
18 |
SENSOR - CRANKSHAFT POSITION (CKP) |
|
| 12 |
RET04 (YE-OG) |
20 |
CTRL MOD. - POWERTRAIN # SENSOR OUTPUT SHAFT SPEED (OSS) |
3.5L/3.7L |
| 12 |
VET26 (BN-GN) |
20 |
SENSOR - OUTPUT SHAFT SPEED (OSS) |
2.0L |
| 13 |
* |
* |
Not Used |
|
| 14 |
CE235 (GN-BN) |
18 |
CTRL MOD. - POWERTRAIN # HEATER OXYGEN SEN. PRE CAT. 1ST OR UNIQUE (UO2SHTR11) |
|
| 15 |
CE236 (GY-VT) |
18 |
CTRL MOD. - POWERTRAIN # HEATER OXYGEN SEN. PRE CAT. 2ND (UO2SHTR21) |
|
| 16 |
VE824 (YE-GN) |
20 |
SENSOR - BOOST PRESSURE |
|
| 17 |
* |
* |
Not Used |
|
| 18 |
CE422 (WH-OG) |
20 |
CTRL MOD. - POWERTRAIN # VARIABLE CAMSHAFT TIMING VALVE 22 (VCT22) |
|
| 19 |
CE435 (YE-BU) |
20 |
CTRL MOD. - POWERTRAIN # TURBO CONTROL VALVE (IAT2) |
|
| 20 |
RE405 (GN-WH) |
20 |
CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE (SIGRTN) |
3.5L/3.7L |
| 20 |
RE454 (YE-GN) |
18 |
CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE (SIGRTN) |
2.0L |
| 21 |
* |
* |
Not Used |
|
| 22 |
LE111 (VT-GN) |
20 |
TSS/OSS POWER SUPPLY (VBPWR) |
|
| 23 |
* |
* |
Not Used |
|
| 24 |
* |
* |
Not Used |
|
| 25 |
* |
* |
Not Used |
|
| 26 |
VE707 (GN-VT) |
20 |
SENSOR - CAMSHAFT POSITION BANK 2 IN+EX/IN (CMP21) |
|
| 27 |
RET33 (WH-VT) |
20 |
SENSOR - TURBINE/TRANSMISSION SHAFT SPEED (TSS) - |
3.5L/3.7L |
| 27 |
VET33 (WH-OG) |
20 |
SENSOR - TURBINE/TRANSMISSION SHAFT SPEED (TSS) + |
2.0L |
| 28 |
VE706 (BN-BU) |
20 |
SENSOR - CAMSHAFT POSITION BANK 1 IN+EX/IN (CMP11) |
|
| 29 |
CE422 (WH-OG) |
18 |
CTRL MOD. - POWERTRAIN # VARIABLE CAMSHAFT TIMING 12 (VCT12) |
|
| 30 |
CET08 (BN-WH) |
20 |
CTRL MOD. - POWERTRAIN # SHIFT SOLENOID D (SSD) |
|
| 31 |
RE134 (BU-OG) |
20 |
CTRL MOD. - POWERTRAIN # ELECTRONIC THROTTLE CONTROL (ETCRTN) |
|
| 32 |
RET24 (BN-BU) |
20 |
TSS/OSS/TRS SIGNAL RETURN (TSS/OSS/TRS GND) |
|
| 33 |
LE329 (BU) |
20 |
CTRL MOD. - POWERTRAIN # MANIFOLD PRESSURE SENSOR (MAP) |
|
| 33 |
VE804 (GN-BN) |
20 |
SENSOR - MANIFOLD ABSOLUTE PRESSURE THERMISTOR (MAP) |
|
| 34 |
VE740 (VT-GY) |
20 |
SENSOR - INTAKE AIR TEMPERATURE (IAT2) |
|
| 35 |
* |
* |
Not Used |
|
| 36 |
VE712 (BU-GY) |
20 |
SENSOR - CYLINDER HEAD TEMPERATURE (CHT) |
3.5L/3.7L |
| 36 |
VE716 (YE) |
20 |
SENSOR - ENGINE COOLANT TEMPERATURE (ECT) |
2.0L |
| 37 |
LE238 (GY) |
20 |
CTRL MOD. - POWERTRAIN # FUEL RAIL PRESSURE SENSOR + |
2.0L |
| 37 |
VE727 (BU-BN) |
20 |
SENSOR - FUEL RAIL PRESSURE (FRP) |
3.5L/3.7L |
| 38 |
VET32 (VT) |
20 |
SENSOR - TRANSMISSION RANGE # 4 (TR4) [DTRS] |
|
| 39 |
VET30 (YE) |
20 |
SENSOR - TRANSMISSION RANGE # 2 (TR2) [DTRS] |
|
| 40 |
VET31 (BU-OG) |
20 |
SENSOR - TRANSMISSION RANGE # 3 (TR3) [DTRS] |
|
| 41 |
VET29 (VT-WH) |
20 |
SENSOR - TRANSMISSION RANGE # 1 (TR1) [DTRS] |
|
| 42 |
CE303 (WH-VT) |
18 |
CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 1 (COP1A) |
|
| 43 |
CE306 (GN-VT) |
18 |
CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 4 (COP4B) |
3.5L GTDI |
| 43 |
CE306 (GN-VT) |
18 |
CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 4 (COP4C) |
2.0L GTDI |
| 44 |
CET10 (BU-GY) |
20 |
TORQUE CONVERTER CLUTCH (TCC) SOLENOID |
|
| 45 |
CET06 (GN-BN) |
20 |
CTRL MOD. - POWERTRAIN # SHIFT SOLENOID B (SSB) |
|
| 46 |
LE453 (BN-BU) |
18 |
CTRL MOD. - POWERTRAIN # UNIVERSAL HEATED OXYGEN MEASURED 2ND (UO2SPCT21) |
3.5L GTDI |
| 46 |
VE712 (BU-GY) |
18 |
SENSOR - CYLINDER HEAD TEMPERATURE (CHT) |
2.0L GTDI |
| 47 |
LE449 (VT-GN) |
18 |
CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE UNIVERSAL HEGO 2ND (UO2SGREF21) |
|
| 48 |
LE451 (BN-YE) |
18 |
CTRL MOD. - POWERTRAIN # UNIVERSAL HEATED OXYGEN PUMPING CURRENT 1ST (UO2SPCT11) |
2.0L |
| 48 |
LE452 (GN) |
18 |
CTRL MOD. - POWERTRAIN # UNIVERSAL HEATED OXYGEN MEASURED PUMPING CURRENT 1ST (UO2SPCT11) |
3.5L/3.7L |
| 49 |
LE448 (GY-BU) |
18 |
CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE UNIVERSAL HEGO 1ST (UO2SGREF11) |
|
| 50 |
VE802 (BN-BU) |
20 |
SENSOR - KNOCK 2ND (KS2+) |
|
| 50 |
VE802 (BN-BU) |
18 |
SENSOR - KNOCK 2ND (KS2+) |
|
| 51 |
RE324 (BN-GN) |
18 |
CTRL MOD. - POWERTRAIN # KNOCK SENSOR 2ND (KS2-) |
|
| 51 |
RE324 (BN-GN) |
20 |
CTRL MOD. - POWERTRAIN # KNOCK SENSOR 2ND (KS2-) |
|
| 52 |
VE819 (GN-VT) |
20 |
SENSOR - THROTTLE POSITION # POSITIVE SLOPE (TP2) |
|
| 53 |
RE405 (GN-WH) |
18 |
CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE (SIGRTN) |
2.0L |
| 53 |
RE406 (GY-VT) |
18 |
CTRL MOD. - POWERTRAIN # SIGNAL RETURN TRANSMISSION (SIGRTN) |
3.5L/3.7L |
| 54 |
VE707 (GN-VT) |
20 |
SENSOR - CAMSHAFT POSITION BANK 2 IN+EX/IN (CMP12) |
|
| 55 |
* |
* |
Not Used |
|
| 56 |
* |
* |
Not Used |
|
| 57 |
CE304 (YE-BU) |
18 |
CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 2 (COP2C) |
3.5L GTDI |
| 57 |
CE304 (YE-BU) |
18 |
CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 2 (COP2D) |
2.0L GTDI |
| 58 |
CE307 (WH-BN) |
18 |
CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 5 (COP5D) |
|
| 59 |
CET09 (YE-VT) |
20 |
LINE PRESSURE CONTROL (LPC) |
|
| 60 |
CET05 (BU-GN) |
20 |
CTRL MOD. - POWERTRAIN # SHIFT SOLENOID A (SSA) |
|
| 61 |
LE450 (WH) |
18 |
CTRL MOD. - POWERTRAIN # UNIVERSAL HEATED OXYGEN PUMPING CURRENT 2ND (UO2SPC21) |
|
| 62 |
VE827 (WH-GN) |
18 |
SENSOR - UNIVERSAL HEATED OXYGEN 2ND |
|
| 63 |
LE451 (BN-YE) |
18 |
CTRL MOD. - POWERTRAIN # UNIVERSAL HEATED OXYGEN PUMPING CURRENT 1ST (UO2S21) |
|
| 63 |
LE452 (GN) |
18 |
CTRL MOD. - POWERTRAIN # UNIVERSAL HEATED OXYGEN MEASURED PUMPING CURRENT 1ST (UO2SPC11) |
|
| 64 |
VE826 (BN-VT) |
18 |
SENSOR - UNIVERSAL HEATED OXYGEN 1ST OR UNIQUE (UO2S11) |
|
| 65 |
VE801 (VT-OG) |
18 |
SENSOR - KNOCK 1ST BANK 1ST OR UNIQUE (KS1+) |
|
| 65 |
VE801 (VT-OG) |
20 |
SENSOR - KNOCK 1ST BANK 1ST OR UNIQUE (KS1+) |
|
| 66 |
RE323 (WH-BN) |
20 |
CTRL MOD. - POWERTRAIN # KNOCK SENSOR 1ST BANK 1ST OR UNIQUE (KS1-) |
|
| 66 |
RE323 (WH-BN) |
18 |
CTRL MOD. - POWERTRAIN # KNOCK SENSOR 1ST BANK 1ST OR UNIQUE (KS1-) |
|
| 67 |
VET27 (BN-YE) |
20 |
SENSOR - TRANSMISSION FLUID TEMPERATURE (TFT) |
|
| 68 |
VE818 (BN) |
20 |
SENSOR - THROTTLE POSITION # NEGATIVE SLOPE (TP1-) |
|
| 69 |
* |
* |
Not Used |
|
| 70 |
* |
* |
Not Used |
|
| 71 |
* |
* |
Not Used |
|
| 72 |
CE305 (BU-OG) |
18 |
CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 3 (COP3E) |
3.5L GTDI |
| 72 |
CE305 (BU-OG) |
18 |
CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 3 (COP3B) |
2.0L GTDI |
| 73 |
CE308 (VT-BN) |
18 |
CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 6 (COP6F) |
|
| 74 |
* |
* |
Not Used |
|
| 75 |
CET07 (GY-OG) |
20 |
CTRL MOD. - POWERTRAIN # SHIFT SOLENOID C (SSC) |
|
| 76 |
* |
* |
Not Used |
|
| 77 |
RE226 (GN-VT) |
14 |
FUEL VOLUME REGULATOR RETURN (FVRRTN) |
|
| 78 |
CE226 (YE-VT) |
14 |
FUEL VOLUME REGULATOR (FVR) |
|
| 79 |
* |
* |
Not Used |
|
| 80 |
CET25 (BU-GN) |
20 |
CTRL MOD. - POWERTRAIN # TRANSMISSION SOLENOID POWER CONTROL (TSPC) |
|
| 80 |
CET25 (BU-GN) |
18 |
CTRL MOD. - POWERTRAIN # TRANSMISSION SOLENOID POWER CONTROL (TSPC) |
|
| 81 |
* |
* |
Not Used |
|
| 82 |
CE207 (VT-GY) |
16 |
CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 3 (INJ) + |
|
| 82 |
CE207 (VT-GY) |
18 |
CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 3 (INJ) + |
|
| 83 |
CE206 (GY-YE) |
16 |
CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 2 (INJ) + |
2.0L |
| 83 |
CE208 (YE-OG) |
18 |
CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 4 (INJ) + |
3.5L/3.7L |
| 84 |
CE205 (GN-BU) |
18 |
CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 1 (INJ) + |
|
| 84 |
CE205 (GN-BU) |
16 |
CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 1 (INJ) + |
|
| 85 |
CE208 (YE-OG) |
16 |
CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 4 (INJ) + |
2.0L |
| 85 |
CE209 (BN) |
18 |
CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 5 (INJ) + |
3.5L/3.7L |
| 86 |
CE412 (YE-VT) |
18 |
CTRL MOD. - POWERTRAIN # THROTTLE ACTUATOR CONTROL MOTOR (TACM+) |
|
| 86 |
CE412 (YE-VT) |
20 |
CTRL MOD. - POWERTRAIN # THROTTLE ACTUATOR CONTROL MOTOR (TACM+) |
|
| 87 |
RE205 (YE-BU) |
16 |
CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 1 (INJ) - |
|
| 87 |
RE205 (YE-BU) |
18 |
CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 1 (INJ) - |
|
| 88 |
RE206 (BU-OG) |
16 |
CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 2 (INJ) - |
2.0L |
| 88 |
RE208 (BU) |
18 |
CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 4 (INJ) - |
3.5L/3.7L |
| 89 |
RE206 (BU-OG) |
18 |
CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 2 (INJ) - |
|
| 90 |
CE206 (GY-YE) |
18 |
CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 2 (INJ) + |
|
| 91 |
CE426 (BU-GN) |
18 |
CTRL MOD. - POWERTRAIN # THROTTLE ACTUATOR CONTROL MOTOR (TACM-) |
|
| 91 |
CE426 (BU-GN) |
20 |
CTRL MOD. - POWERTRAIN # THROTTLE ACTUATOR CONTROL MOTOR (TACM-) |
|
| 92 |
RE208 (BU) |
16 |
CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 4 (INJ) - |
|
| 92 |
RE209 (WH-GN) |
18 |
CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 5 (INJ) - |
2.0L |
| 93 |
RE207 (GN-VT) |
18 |
CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 3 (INJ) - |
3.5L/3.7L |
| 93 |
RE207 (GN-VT) |
16 |
CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 3 (INJ) - |
|
| 94 |
RE210 (BN-VT) |
18 |
CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 6 (INJ) - |
|
| 95 |
CE210 (GN-WH) |
18 |
CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 6 (INJ) + |
|
