PINPOINT TEST JD: Crankshaft Position (CKP) Sensor: Introduction: Notes
This pinpoint test is intended to diagnose the following:
- CKP sensor (6C315)
- harness circuits: CKP, CKP+ and CKP-
- powertrain control module (PCM) (12A650)

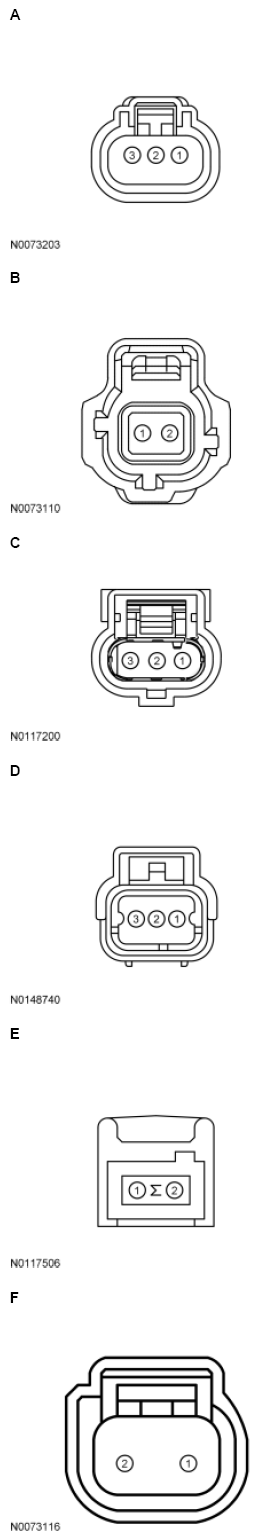

| Vehicle | Connector | Pin | Circuit |
|---|---|---|---|
| Edge 2.0L, Escape 2.0L, Explorer 2.0L, Focus, MKT 2.0L, Taurus 2.0L |
A | 2 3 1 |
CKP SIGRTN VREF |
| Escape 1.6L | A | 3 2 1 |
CKP SIGRTN VREF |
| Escape 2.5L, Fusion 2.5L, Transit Connect 2.5L |
B | 2 1 |
CKP- CKP+ |
| Explorer GTDI 3.5L, F-150 3.5L, Flex GTDI 3.5L, MKS 3.5L, MKT 3.5L, Taurus GTDI 3.5L |
C | 1 2 3 |
CKP SIGRTN VREF |
| Fiesta 1.0L, Fiesta GTDI 1.6L, Fusion 1.5L, Fusion 1.6L, Transit Connect 1.6L |
D | 3 2 1 |
CKP SIGRTN VREF |
| Fiesta TiVCT 1.6L | E | 2 1 |
CKP- CKP+ |
| Fusion 2.0L, MKZ 2.0L |
C | 2 3 1 |
CKP SIGRTN VREF |
| All other vehicles | F | 1 2 |
CKP- CKP+ |
