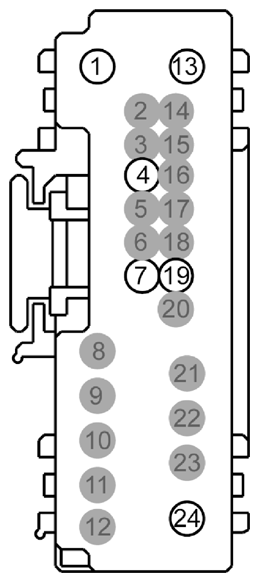

Adaptive Front Lighting Module Connector End View (C2800)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CLF34 (YE-OG) | 18 | CTRL MOD. - FOG LAMPS FRONT RIGHT OR COMMON | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | GD134 (BK-VT) | 18 | GROUND - COWL SIDE/PILLAR A LEFT # 2ND POINT (OBSOLETE) | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | VDB05 (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used | |
| 13 | CLF29 (BN) | 18 | CTRL MOD. - FOG LAMPS FRONT (LEFT) | |
| 14 | * | * | Not Used | |
| 15 | * | * | Not Used | |
| 16 | * | * | Not Used | |
| 17 | * | * | Not Used | |
| 18 | * | * | Not Used | |
| 19 | VDB04 (WH-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 20 | * | * | Not Used | |
| 21 | * | * | Not Used | |
| 22 | * | * | Not Used | |
| 23 | * | * | Not Used | |
| 24 | CLF12 (BN-YE) | 18 | RELAY - FOG LAMPS FRONT |
| Available Pigtail Kits | |
|---|---|

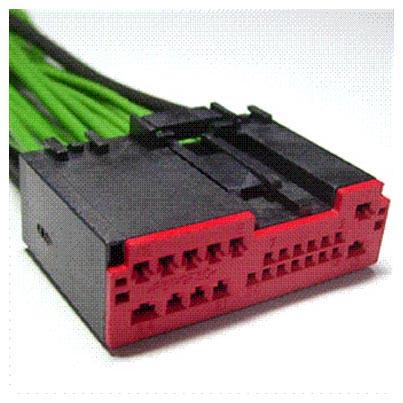

| Pigtail Kit Part Number WPT-1126 | Service Part Number: AU2Z-14S411-ATA Gauge: 12 16 18 Pin material: Tin & Silver Cavities: 24 Vehicle Uses
|
