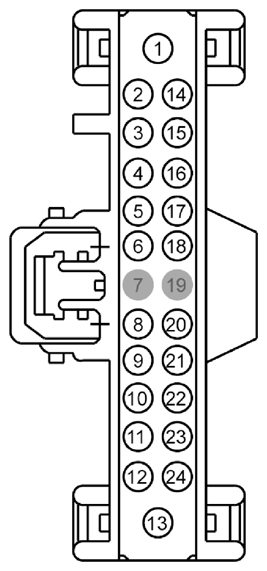

| 1 |
SBP06 (BN-RD) |
14 |
FUSE - 6 OR CIRCUIT BREAKER |
|
| 2 |
CME44 (YE-GN) |
20 |
CTRL MOD. - ANTENNA POWER # REAR WINDOW |
|
| 3 |
CDC12 (BU-WH) |
22 |
CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL (SMC) |
SYNC 1 without FOE |
| 3 |
CDC35 (BU-WH) |
22 |
SWITCH - IGNITION # START |
mechless |
| 3 |
SBP06 (BN-RD) |
20 |
FUSE - 6 OR CIRCUIT BREAKER |
SYNC 1 with FOE |
| 4 |
CDC33 (VT-GN) |
22 |
SWITCH - IGNITION # RUN, ACCESSORY |
|
| 5 |
CDC35 (BU-WH) |
22 |
SWITCH - IGNITION # START |
|
| 6 |
RME45 (YE-GN) |
22 |
JACK - AUDIO # EXT. AUX IN LEFT OR COMMON (-) |
|
| 7 |
* |
* |
Not Used |
|
| 8 |
VME14 (GY-YE) |
22 |
SWITCH - REDUNDANT AUDIO + |
|
| 9 |
RME09 (BN-YE) |
18 |
CTRL MOD. - AUDIO # SPEAKER LEFT REAR (WOOFER) - |
|
| 10 |
RME07 (WH-BN) |
18 |
CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) - |
|
| 11 |
RME10 (WH-OG) |
18 |
CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) - |
|
| 12 |
RME12 (BN-BU) |
18 |
CTRL MOD. - AUDIO # SPEAKER RIGHT REAR (WOOFER) - |
|
| 13 |
GD339 (BK-YE) |
14 |
GROUND |
|
| 14 |
CBP17 (BN-GN) |
22 |
FUSE - 17 OR CIRCUIT BREAKER |
mechless |
| 14 |
VDB13 (BU-GY) |
22 |
CTRL MOD. - MULTIMEDIA CAN BUS HIGH |
without mechless |
| 15 |
CLN29 (BU-WH) |
22 |
GROUND |
mechless |
| 15 |
VDB14 (VT-GY) |
22 |
CTRL MOD. - MULTIMEDIA CAN BUS LOW |
without mechless |
| 16 |
DME37 (BARE) |
22 |
CTRL MOD. - AUDIO # EXT. AUX IN D |
|
| 17 |
VME37 (GY-VT) |
22 |
CTRL MOD. - AUDIO # EXT. AUX IN L |
|
| 18 |
VME38 (WH-OG) |
22 |
CTRL MOD. - AUDIO # EXT. AUX IN R |
|
| 19 |
* |
* |
Not Used |
|
| 20 |
RME24 (BU-WH) |
22 |
CTRL MOD. - AUDIO # SWITCH REDUNDANT AUDIO |
|
| 21 |
VME09 (BN-GN) |
18 |
CTRL MOD. - AUDIO # SPEAKER LEFT REAR (WOOFER) + |
|
| 22 |
VME07 (WH) |
18 |
CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) + |
|
| 23 |
VME10 (WH-VT) |
18 |
CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) + |
|
| 24 |
VME12 (BN-WH) |
18 |
CTRL MOD. - AUDIO # SPEAKER RIGHT REAR (WOOFER) + |
|
