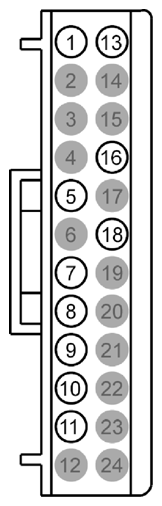

| 1 |
VDB06 (BK) |
18 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH |
|
| 2 |
* |
* |
Not Used |
|
| 3 |
* |
* |
Not Used |
|
| 4 |
* |
* |
Not Used |
|
| 5 |
CL522 (GN-BN) |
16 |
LEFT TURN SIGNAL |
taxi |
| 6 |
* |
* |
Not Used |
|
| 7 |
CRD13 (BK) |
22 |
CTRL MOD. - HEATER MIRROR LEFT |
|
| 8 |
CPM28 (BK) |
22 |
CTRL MOD. - LEFT MIRROR RIGHT |
|
| 9 |
CPM03 (BK) |
22 |
CTRL MOD. - LEFT MIRROR COMMON GLASS ADJUSTMENT |
|
| 10 |
CPM29 (BK) |
22 |
CTRL MOD. - LEFT MIRROR UP |
|
| 11 |
CPM04 (BK) |
22 |
CTRL MOD. - LEFT MIRROR FOLD IN |
|
| 12 |
* |
* |
Not Used |
|
| 13 |
VDB07 (BK) |
18 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW |
|
| 14 |
* |
* |
Not Used |
|
| 15 |
* |
* |
Not Used |
|
| 16 |
GD135 (BK) |
20 |
GROUND - COWL SIDE/PILLAR A LEFT # 3RD POINT (OBSOLETE) |
|
| 17 |
* |
* |
Not Used |
|
| 18 |
RPM05 (BK) |
22 |
CTRL MOD. - LEFT MIRROR RETURN |
|
| 19 |
* |
* |
Not Used |
|
| 20 |
* |
* |
Not Used |
|
| 21 |
* |
* |
Not Used |
|
| 22 |
* |
* |
Not Used |
|
| 23 |
* |
* |
Not Used |
|
| 24 |
* |
* |
Not Used |
|
