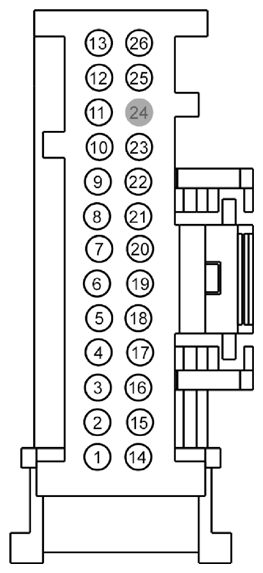

| 1 |
CH207 (BU-GY) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR RECIRC. COIL 1/CLOSE (IF PLUS) |
LHD |
| 1 |
CH209 (BN-YE) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR RECIRC. COIL 3 |
RHD |
| 2 |
CH208 (GN-OG) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR RECIRC. COIL 2/OPEN (IF PLUS) |
LHD |
| 2 |
CH210 (VT-WH) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR RECIRC. COIL 4 |
RHD |
| 3 |
CH238 (YE-OG) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. LEFT COIL 1/CLOSE (IF PLUS) |
|
| 4 |
CH239 (BU-WH) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. LEFT COIL 2/OPEN (IF PLUS) |
|
| 5 |
CH202 (BU-GN) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR PANEL/FLOOR COIL 1/FLOOR (IF PLUS) |
|
| 6 |
CH203 (GN-BN) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR PANEL/FLOOR COIL 2/PANEL (IF PLUS) |
|
| 7 |
CH228 (YE-GY) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR DEFROST COIL 1/CLOSE (IF PLUS) |
|
| 8 |
CH229 (WH-BU) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR DEFROST COIL 2/OPEN (IF PLUS) |
|
| 9 |
CH212 (BU-OG) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. RIGHT COIL 1/CLOSE (IF PLUS) |
|
| 10 |
CH213 (BN-GN) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. RIGHT COIL 2/OPEN (IF PLUS) |
|
| 11 |
CH227 (VT-GN) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR DEFROST COMMON |
|
| 12 |
CH237 (VT-GY) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. LEFT COMMON |
|
| 13 |
CH206 (YE-VT) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR RECIRC. COMMON |
|
| 14 |
CH207 (BU-GY) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR RECIRC. COIL 1/CLOSE (IF PLUS) |
RHD |
| 14 |
CH209 (BN-YE) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR RECIRC. COIL 3 |
LHD |
| 15 |
CH208 (GN-OG) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR RECIRC. COIL 2/OPEN (IF PLUS) |
RHD |
| 15 |
CH210 (VT-WH) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR RECIRC. COIL 4 |
LHD |
| 16 |
CH240 (GN-WH) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. LEFT COIL 3 |
|
| 17 |
CH241 (GY-BN) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. LEFT COIL 4 |
|
| 18 |
CH204 (GY-OG) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR PANEL/FLOOR COIL 3 |
|
| 19 |
CH205 (BN-WH) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR PANEL/FLOOR COIL 4 |
|
| 20 |
CH230 (GN-BU) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR DEFROST COIL 3 |
|
| 21 |
CH231 (GY-YE) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR DEFROST COIL 4 |
|
| 22 |
CH214 (GY-VT) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. RIGHT COIL 3 |
|
| 23 |
CH215 (VT) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. RIGHT COIL 4 |
|
| 24 |
* |
* |
Not Used |
|
| 25 |
CH211 (YE) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. RIGHT COMMON |
|
| 26 |
CH201 (BN-BU) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR PANEL/FLOOR COMMON |
|
