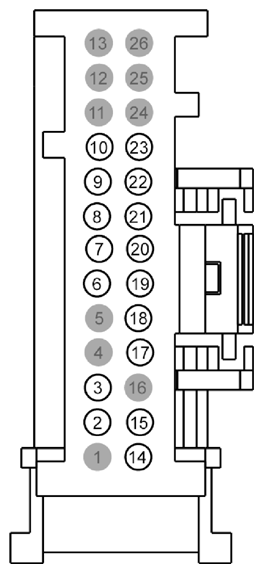

| 1 |
* |
* |
Not Used |
|
| 2 |
RH103 (GY) |
22 |
CTRL MOD. - CLIMATE # I.T.S. ASPIRATOR MOTOR - |
|
| 3 |
VH413 (WH-BU) |
22 |
SENSOR - HUMIDITY |
|
| 4 |
* |
* |
Not Used |
|
| 5 |
* |
* |
Not Used |
|
| 6 |
GD133 (BK) |
22 |
GROUND - COWL SIDE/PILLAR A LEFT (OBSOLETE) |
|
| 7 |
VH412 (YE-GY) |
22 |
SENSOR - DISCHARGE TEMP. # RIGHT 2ND (RIGHT FRONT FLOOR) |
|
| 8 |
VH411 (VT-GN) |
22 |
SENSOR - DISCHARGE TEMP. # RIGHT (RIGHT FRONT PANEL) |
|
| 9 |
VH410 (GY-BU) |
22 |
SENSOR - DISCHARGE TEMP. # LEFT 2ND (LEFT FRONT FLOOR) |
|
| 10 |
VH409 (WH) |
22 |
SENSOR - DISCHARGE TEMP. # LEFT (LEFT FRONT PANEL) |
|
| 11 |
* |
* |
Not Used |
|
| 12 |
* |
* |
Not Used |
|
| 13 |
* |
* |
Not Used |
|
| 14 |
SBP27 (BU-RD) |
20 |
FUSE - 27 OR CIRCUIT BREAKER |
|
| 15 |
VH101 (WH-VT) |
20 |
CTRL MOD. - CLIMATE # BLOWER MOTOR CONTROL |
|
| 16 |
* |
* |
Not Used |
|
| 17 |
RH105 (GN) |
22 |
CTRL MOD. - CLIMATE # SENSOR RETURN 2 |
|
| 18 |
VDB06 (GY-OG) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH |
|
| 19 |
VDB07 (VT-OG) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW |
|
| 20 |
RH104 (BU-BN) |
22 |
CTRL MOD. - CLIMATE # SENSOR RETURN |
|
| 21 |
VH414 (GN-BU) |
22 |
SENSOR - INCAR TEMP. |
|
| 22 |
VH416 (VT-GY) |
22 |
SENSOR - SUN LOAD # LEFT |
|
| 23 |
VH417 (YE-OG) |
22 |
SENSOR - SUN LOAD # RIGHT |
|
| 24 |
* |
* |
Not Used |
|
| 25 |
* |
* |
Not Used |
|
| 26 |
* |
* |
Not Used |
|
