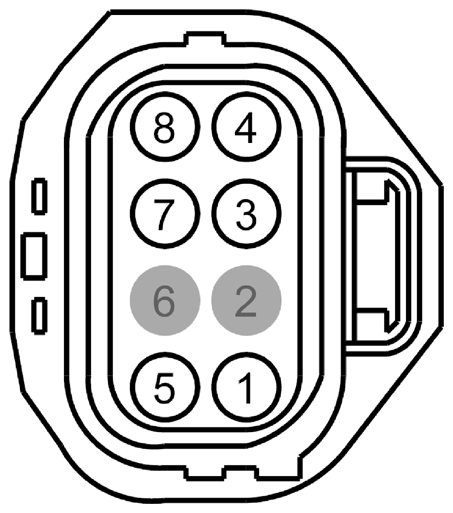

Fuel Pump Control Module Connector End View (C433)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | VE225 (YE-BU) | 12 | CTRL MOD. - POWERTRAIN # FUEL PUMP MODULE COMMAND (FPC) | |
| 2 | * | * | Not Used | |
| 3 | VE208 (WH) | 18 | CTRL MOD. - POWERTRAIN # FUEL PUMP CONTROL MODULE (FPCM) (FPC) | |
| 4 | GD143 (BK-VT) | 12 | GROUND - PILLAR B LEFT (OBSOLETE) | |
| 5 | VE225 (YE-OG) | 14 | CTRL MOD. - POWERTRAIN # FUEL PUMP MODULE COMMAND (FPC) | |
| 6 | * | * | Not Used | |
| 7 | VE518 (BN-WH) | 20 | MONITOR - FUEL PUMP (FPM) | |
| 8 | GD130 (BK-BU) | 14 | GROUND - HEADLAMP PANEL/GOR LEFT # 2ND POINT |

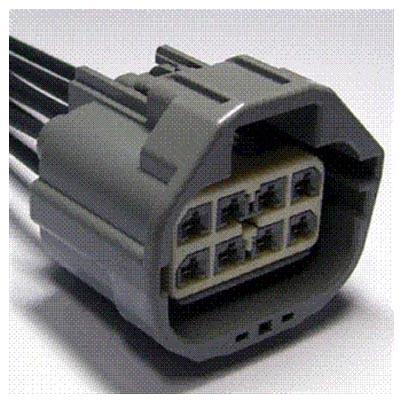

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1332 | Service Part Number: DU2Z-14S411-CA Gauge: 14 Pin material: Tin Cavities: 8 Vehicle Uses
|
