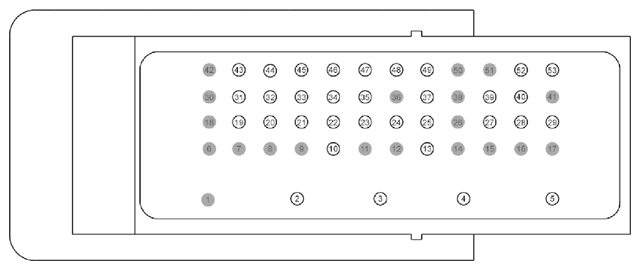

| 1 |
* |
* |
Not Used |
|
| 2 |
CBB08 (GY-YE) |
20 |
FUSE - 8 OR CIRCUIT BREAKER |
|
| 3 |
GD120 (BK-GN) |
14 |
GROUND - FENDER FRONT LEFT |
|
| 4 |
GD120 (BK-GN) |
14 |
GROUND - FENDER FRONT LEFT |
|
| 5 |
CBB08 (GY-YE) |
20 |
FUSE - 8 OR CIRCUIT BREAKER |
|
| 6 |
* |
* |
Not Used |
|
| 7 |
* |
* |
Not Used |
|
| 8 |
* |
* |
Not Used |
|
| 9 |
* |
* |
Not Used |
|
| 10 |
VE213 (BU-WH) |
18 |
IGNITION SWITCH SIGNAL |
|
| 11 |
* |
* |
Not Used |
|
| 12 |
* |
* |
Not Used |
|
| 13 |
VE203 (VT) |
20 |
CTRL MOD. - POWERTRAIN # FAN CONTROL VARIABLE (FC-V) |
|
| 14 |
* |
* |
Not Used |
|
| 15 |
* |
* |
Not Used |
|
| 16 |
* |
* |
Not Used |
|
| 17 |
* |
* |
Not Used |
|
| 18 |
* |
* |
Not Used |
|
| 19 |
CBB42 (GN) |
18 |
FUSE - 42 OR CIRCUIT BREAKER |
|
| 20 |
LE137 (BU-GY) |
20 |
CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APP2VREF) |
|
| 21 |
VH442 (GY-BN) |
20 |
SENSOR - REFRIGERANT PRESSURE |
|
| 22 |
CCA29 (GN-RD) |
20 |
SWITCH - BRAKE PEDAL FORCE SIGNAL |
|
| 23 |
VH407 (YE-GN) |
20 |
SENSOR - AMBIENT TEMP. |
|
| 24 |
VET71 (GN-VT) |
20 |
SENSOR - GEAR NEUTRAL #1 |
|
| 25 |
VET72 (GY-BU) |
20 |
SENSOR - GEAR NEUTRAL #2 |
|
| 26 |
* |
* |
Not Used |
|
| 27 |
CDC12 (YE) |
20 |
CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL (SMC) |
|
| 28 |
CE302 (YE-BU) |
20 |
CTRL MOD. - POWERTRAIN # POWERTRAIN CONTROL RELAY (PCMRC) |
|
| 29 |
CDC12 (BU-YE) |
20 |
CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL (SMC) |
|
| 30 |
* |
* |
Not Used |
|
| 31 |
VCA38 (BN-VT) |
20 |
SENSOR - BRAKE VACUUM SIGNAL 1 |
|
| 32 |
CCB08 (VT-WH) |
20 |
SWITCH - BRAKE ON/OFF (BOO) NORMAL OPEN |
|
| 33 |
LH108 (GY-BN) |
20 |
CTRL MOD. - SENSOR REFRIGERANT PRESSURE + |
|
| 34 |
VE702 (BU-WH) |
20 |
SENSOR - ACCELERATOR PEDAL POSITION # 2 (APP2) |
|
| 35 |
VE701 (YE-OG) |
20 |
SENSOR - ACCELERATOR PEDAL POSITION # 1 (APP1) |
|
| 36 |
* |
* |
Not Used |
|
| 37 |
VDC46 (BU-BN) |
18 |
CTRL MOD. - GENERATOR (ALTERNATOR) LIN BUS (NON-PCM CONTROLLED) |
|
| 38 |
* |
* |
Not Used |
|
| 39 |
VE757 (WH) |
20 |
SENSOR - CLUTCH MASTER CYLINDER 2 (CPP2) |
|
| 40 |
VDB04 (WH-BU) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH |
|
| 41 |
* |
* |
Not Used |
|
| 42 |
* |
* |
Not Used |
|
| 43 |
RCA37 (WH-BU) |
20 |
CTRL MOD. - SENSOR BRAKE VACUUM - |
|
| 44 |
RH107 (GN-BU) |
20 |
CTRL MOD. - AMBIENT TEMP. SENSOR |
|
| 45 |
RH108 (BN) |
20 |
CTRL MOD. - SENSOR REFRIGERANT PRESSURE - |
|
| 46 |
LE136 (GN-OG) |
20 |
CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 1 (APP1VREF) |
|
| 47 |
RE456 (BU-OG) |
20 |
CTRL MOD. - SENSOR CLUTCH MASTER CYLINDER - |
|
| 48 |
RE136 (VT-GN) |
20 |
CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 1 (APP1RTN) |
|
| 49 |
RE137 (YE-GN) |
20 |
CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APP2RTN) |
|
| 50 |
* |
* |
Not Used |
|
| 51 |
* |
* |
Not Used |
|
| 52 |
VDB05 (WH) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW |
|
| 53 |
GD120 (BK-GN) |
14 |
GROUND - FENDER FRONT LEFT |
|
