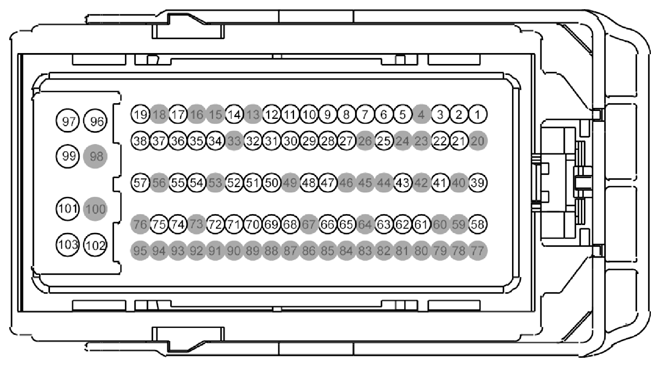

| 1 |
CE233 (WH-OG) |
20 |
CTRL MOD. - POWERTRAIN # HEATER OXYGEN SEN. POST CAT. 1ST OR UNIQUE (HTR12) |
|
| 2 |
CH109 (WH-OG) |
20 |
CTRL MOD. - POWERTRAIN # RELAY A/C CLUTCH |
|
| 3 |
CEC06 (YE-OG) |
20 |
RELAY - ENGINE COOLING FAN 2ND |
|
| 4 |
* |
* |
Not Used |
|
| 5 |
VE203 (VT) |
20 |
CTRL MOD. - POWERTRAIN # FAN CONTROL VARIABLE (FC-V) |
|
| 6 |
CCA29 (GN-RD) |
20 |
SWITCH - BRAKE PEDAL FORCE SIGNAL |
|
| 7 |
RE456 (BK-GN) |
20 |
CTRL MOD. - SENSOR CLUTCH MASTER CYLINDER - |
|
| 8 |
VE803 (BU-GN) |
20 |
SENSOR - MANIFOLD ABSOLUTE PRESSURE (MAP) + |
|
| 9 |
RE329 (WH-BN) |
20 |
CTRL MOD. - POWERTRAIN # MANIFOLD PRESSURE SENSOR (MAP) - |
|
| 10 |
LE137 (BU-GY) |
20 |
CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APP2VREF) |
|
| 11 |
LET71 (BU) |
20 |
CTRL MOD. - POWERTRAIN # SENSOR GEAR NEUTRAL + |
|
| 12 |
LE136 (GN-OG) |
20 |
CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 1 (APP1VREF) |
|
| 13 |
* |
* |
Not Used |
|
| 14 |
LE329 (BU) |
20 |
CTRL MOD. - POWERTRAIN # MANIFOLD PRESSURE SENSOR (MAP) + |
|
| 15 |
* |
* |
Not Used |
|
| 16 |
* |
* |
Not Used |
|
| 17 |
RH107 (GN-BU) |
20 |
CTRL MOD. - AMBIENT TEMP. SENSOR |
|
| 18 |
* |
* |
Not Used |
|
| 19 |
RE804 (GN-BU) |
20 |
SENSOR - MANIFOLD ABSOLUTE PRESSURE THERMISTOR (TMAP) - |
|
| 20 |
* |
* |
Not Used |
|
| 21 |
VE213 (BU-WH) |
18 |
IGNITION SWITCH SIGNAL |
|
| 22 |
CE113 (WH-BN) |
20 |
CTRL MOD. - POWERTRAIN # CANISTER PURGE VALVE (CANP) |
|
| 23 |
* |
* |
Not Used |
|
| 24 |
* |
* |
Not Used |
|
| 25 |
VET72 (GY-BU) |
20 |
SENSOR - GEAR NEUTRAL #2 |
|
| 26 |
* |
* |
Not Used |
|
| 27 |
VE518 (BN-WH) |
20 |
MONITOR - FUEL PUMP (FPM) |
|
| 28 |
CE436 (VT-OG) |
20 |
CTRL MOD. -WAKE UP PCM |
|
| 29 |
VE518 (BN-WH) |
20 |
MONITOR - FUEL PUMP (FPM) |
|
| 30 |
CE903 (BU-OG) |
20 |
SWITCH - CLUTCH PEDAL POSITION # BOTTOM OF TRAVEL (CPP-BT) |
|
| 31 |
CET47 (BU) |
20 |
SWITCH - REVERSE (RS) |
|
| 32 |
VE804 (GN-BN) |
20 |
SENSOR - MANIFOLD ABSOLUTE PRESSURE THERMISTOR (TMAP) + |
|
| 33 |
* |
* |
Not Used |
|
| 34 |
RH107 (GN-BU) |
20 |
CTRL MOD. - AMBIENT TEMP. SENSOR |
|
| 35 |
RE137 (YE-GN) |
20 |
CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APP2RTN) |
|
| 36 |
RE136 (VT-GN) |
20 |
CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 1 (APP1RTN) |
|
| 37 |
RE242 (GN) |
20 |
CTRL MOD. - POWERTRAIN # HEATED OXYGEN SENSOR POST CAT 1ST OR UNIQUE OR COMMON (HEGO_RTN) |
|
| 38 |
VCA38 (BN-VT) |
20 |
SENSOR - BRAKE VACUUM SIGNAL 1 |
|
| 39 |
VE208 (WH) |
18 |
CTRL MOD. - POWERTRAIN # FUEL PUMP CONTROL MODULE (FPCM) (FPC) |
|
| 40 |
* |
* |
Not Used |
|
| 41 |
CH401 (GY) |
18 |
RELAY - A/C CLUTCH |
|
| 42 |
* |
* |
Not Used |
|
| 43 |
CDC14 (BU-YE) |
20 |
IGNITION SWITCH START |
|
| 44 |
* |
* |
Not Used |
|
| 45 |
* |
* |
Not Used |
|
| 46 |
* |
* |
Not Used |
|
| 47 |
CDC14 (BU-YE) |
20 |
IGNITION SWITCH START |
|
| 48 |
CBB50 (GN) |
18 |
FUSE - 50 OR CIRCUIT BREAKER |
|
| 49 |
* |
* |
Not Used |
|
| 50 |
VDC47 (BU-BN) |
20 |
CTRL MOD. - GENERATOR (ALTERNATOR) LIN BUS (NON-PCM CONTROLLED) |
|
| 51 |
VH407 (YE-GN) |
20 |
SENSOR - AMBIENT TEMP. |
|
| 52 |
LH108 (GY-BN) |
20 |
CTRL MOD. - SENSOR REFRIGERANT PRESSURE + |
|
| 53 |
* |
* |
Not Used |
|
| 54 |
VE702 (BU-WH) |
20 |
SENSOR - ACCELERATOR PEDAL POSITION # 2 (APP2) |
|
| 55 |
VE701 (YE-OG) |
20 |
SENSOR - ACCELERATOR PEDAL POSITION # 1 (APP1) |
|
| 56 |
* |
* |
Not Used |
|
| 57 |
VE731 (YE-GN) |
20 |
SENSOR - HEATED OXYGEN POST CAT. 1ST OR UNIQUE (HO2S12) |
|
| 58 |
CE302 (YE-BU) |
20 |
CTRL MOD. - POWERTRAIN # POWERTRAIN CONTROL RELAY (PCMRC) |
|
| 59 |
* |
* |
Not Used |
|
| 60 |
* |
* |
Not Used |
|
| 61 |
VE525 (BU-OG) |
20 |
CTRL MOD. - ELECTRIC WATER PUMP LIN BUS |
|
| 62 |
CDC14 (BU-YE) |
20 |
IGNITION SWITCH START |
|
| 63 |
VET71 (GN-VT) |
20 |
SENSOR - GEAR NEUTRAL #1 |
|
| 64 |
* |
* |
Not Used |
|
| 65 |
CCB08 (VT-WH) |
20 |
SWITCH - BRAKE ON/OFF (BOO) NORMAL OPEN |
|
| 66 |
CCA29 (GN-RD) |
20 |
SWITCH - BRAKE PEDAL FORCE SIGNAL |
|
| 67 |
* |
* |
Not Used |
|
| 68 |
VDB05 (WH) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW |
|
| 69 |
VDB04 (WH-BU) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH |
|
| 70 |
LCA37 (BU) |
20 |
CTRL MOD. - SENSOR BRAKE VACUUM + |
|
| 71 |
VE727 (BU-BN) |
20 |
SENSOR - FUEL RAIL PRESSURE/INJECTION PRESSURE (FRP) (IPS) |
|
| 72 |
VE727 (BN-BU) |
20 |
SENSOR - FUEL RAIL PRESSURE/INJECTION PRESSURE (FRP) (IPS) |
|
| 73 |
* |
* |
Not Used |
|
| 74 |
VE805 (GN-BN) |
20 |
SENSOR - MANIFOLD TEMPERATURE + |
|
| 75 |
VE804 (GN-BN) |
20 |
SENSOR - MANIFOLD ABSOLUTE PRESSURE THERMISTOR (TMAP) + |
|
| 76 |
* |
* |
Not Used |
|
| 77 |
* |
* |
Not Used |
|
| 78 |
* |
* |
Not Used |
|
| 79 |
* |
* |
Not Used |
|
| 80 |
* |
* |
Not Used |
|
| 81 |
* |
* |
Not Used |
|
| 82 |
* |
* |
Not Used |
|
| 83 |
* |
* |
Not Used |
|
| 84 |
* |
* |
Not Used |
|
| 85 |
* |
* |
Not Used |
|
| 86 |
* |
* |
Not Used |
|
| 87 |
* |
* |
Not Used |
|
| 88 |
* |
* |
Not Used |
|
| 89 |
* |
* |
Not Used |
|
| 90 |
* |
* |
Not Used |
|
| 91 |
* |
* |
Not Used |
|
| 92 |
* |
* |
Not Used |
|
| 93 |
* |
* |
Not Used |
|
| 94 |
* |
* |
Not Used |
|
| 95 |
* |
* |
Not Used |
|
| 96 |
GD120 (BK-GN) |
16 |
GROUND - FENDER FRONT LEFT |
|
| 97 |
GD120 (BK-GN) |
16 |
GROUND - FENDER FRONT LEFT |
|
| 98 |
* |
* |
Not Used |
|
| 99 |
GD120 (BK-GN) |
16 |
GROUND - FENDER FRONT LEFT |
|
| 100 |
* |
* |
Not Used |
|
| 101 |
CBB08 (GY-YE) |
16 |
FUSE - 8 OR CIRCUIT BREAKER |
|
| 102 |
CBB08 (GY-YE) |
16 |
FUSE - 8 OR CIRCUIT BREAKER |
|
| 103 |
CBB08 (GY-YE) |
16 |
FUSE - 8 OR CIRCUIT BREAKER |
|
