Seat - Exploded View, Second Row
WARNING: This page is about a different car, the 2016 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
For information on Ford Color Coded Illustrations refer to COLOR-CODING - FORD
.

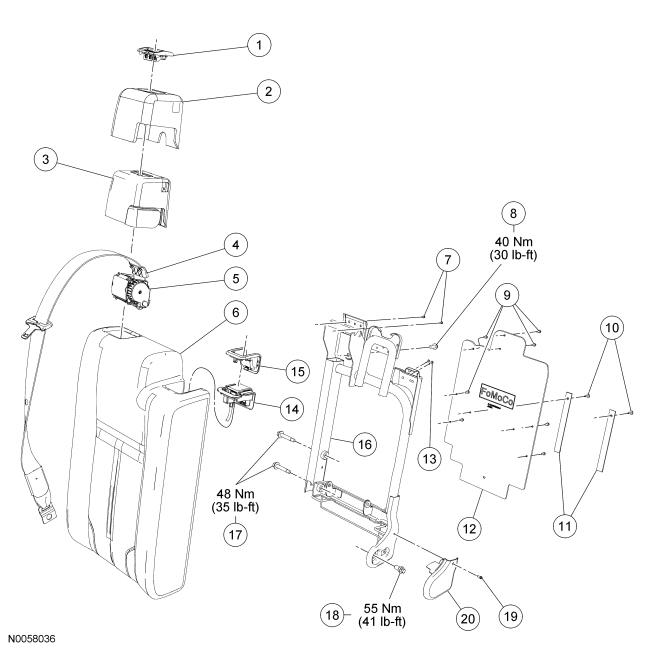

Seat Backrest - 20 Percent
| Item | Part Number | Description |
|---|---|---|
| 1 | Safety belt guide cover | |
| 2 | Foam, safety belt retractor cover | |
| 3 | Safety belt retractor cover | |
| 4 | - | Safety belt retractor guide (part of 611B64) |
| 5 | Safety belt retractor | |
| 6 | Backrest trim cover/foam pad | |
| 7 | Safety belt retractor cover screws (2 required) | |
| 8 | Safety belt retractor bolt | |
| 9 | - | Backrest support panel screws (part of 613A38) (8 required) |
| 10 | Pin-type retainers (2 required) | |
| 11 | Attaching straps (2 required) | |
| 12 | Backrest support panel | |
| 13 | - | Screw, release handle (2 required) |
| 14 | Release handle | |
| 15 | Release handle bezel | |
| 16 | Backrest frame | |
| 17 | Backrest-to-cushion bolts (2 required) | |
| 18 | Pivot bolt | |
| 19 | Screw, pivot bolt cover | |
| 20 | Pivot bolt cover | |

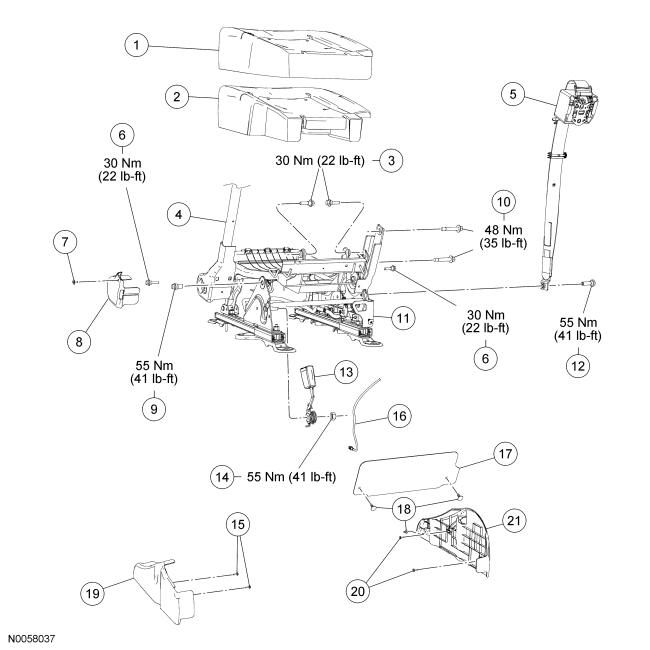

Seat Cushion - 20 Percent
| Item | Part Number | Description |
|---|---|---|
| 1 | Cushion trim cover | |
| 2 | Cushion foam pad | |
| 3 | Swivel bolts | |
| 4 | Backrest frame | |
| 5 | Safety belt retractor | |
| 6 | Seat riser-to-cushion frame bolts (2 required) | |
| 7 | Screw, LH pivot bolt cover | |
| 8 | Pivot bolt cover | |
| 9 | Pivot bolt | |
| 10 | Backrest-to-cushion bolts (2 required) | |
| 11 | Cushion frame | |
| 12 | - | Safety belt anchor bolt (part of 611B64) |
| 13 | Safety belt buckle | |
| 14 | Safety belt buckle nut | |
| 15 | LH side shield screws (2 required) | |
| 16 | - | Recliner cable |
| 17 | - | Lower panel |
| 18 | - | Pin-type retainers (3 required) |
| 19 | LH side shield | |
| 20 | RH side shield screws (2 required) | |
| 21 | RH side shield | |

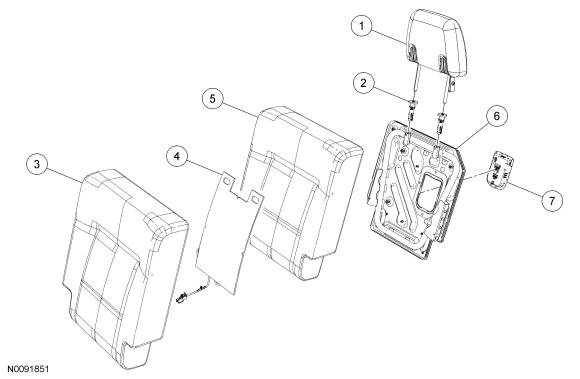

Seat Backrest - 40 Percent
NOTE:
LH seat shown, RH similar.
| Item | Part Number | Description |
|---|---|---|
| 1 | Head restraint | |
| 2 | Head restraint guide (2 required) | |
| 3 | Backrest trim cover | |
| 4 | Backrest heater mat (if equipped) | |
| 5 | Backrest foam pad | |
| 6 | - | Backrest frame (part of 600B02 frame assembly) |
| 7 | Kneeling release handle | |

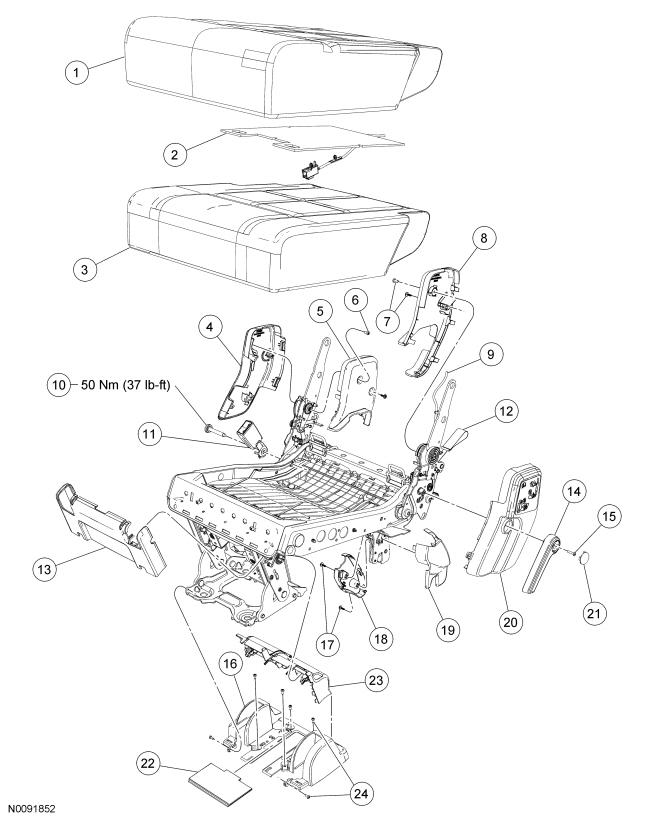

Seat Cushion - 40 Percent Seat
NOTE:
LH seat shown, RH seat similar.
| Item | Part Number | Description |
|---|---|---|
| 1 | Cushion trim cover | |
| 2 | Cushion heater mat (if equipped) | |
| 3 | Cushion foam pad | |
| 4 | Outer recliner shield, inboard | |
| 5 | Inner recliner shield, inboard | |
| 6 | Screw, inboard recliner shield (2 required) | |
| 7 | Screws, outboard recliner shield (2 required) | |
| 8 | Inner recliner shield, outboard | |
| 9 | Load floor release cable | |
| 10 | - | Bolt, safety belt buckle (part of 613D99) |
| 11 | Safety belt buckle | |
| 12 | Release strap | |
| 13 | Front upper pedestal cover | |
| 14 | Recliner handle | |
| 15 | Screw, recliner handle | |
| 16 | Lower pedestal cover | |
| 17 | Screws, latch foot cover (5 required) | |
| 18 | Latch foot inner cover (2 required) (outboard side shown) | |
| 19 | Latch foot outer cover (2 required) (outboard side shown) | |
| 20 | Outer recliner shield, outboard | |
| 21 | Recliner handle screw cover | |
| 22 | Lower pedestal screw cover | |
| 23 | Rear upper pedestal cover | |
| 24 | - | Screws, lower pedestal cover (6 required) (part of 00A25) |
