Pinpoint Test JD: Crankshaft Position (CKP) Sensor: Introduction: Notes
This pinpoint test is intended to diagnose the following:
- CKP sensor (6C315)
- harness circuits: CKP, CKP+ and CKP-
- PCM (12A650)

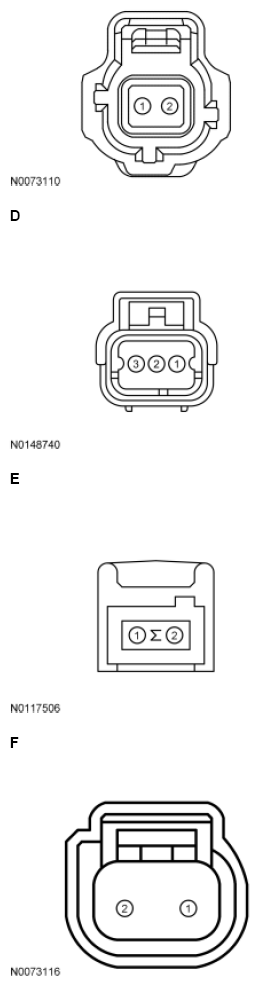

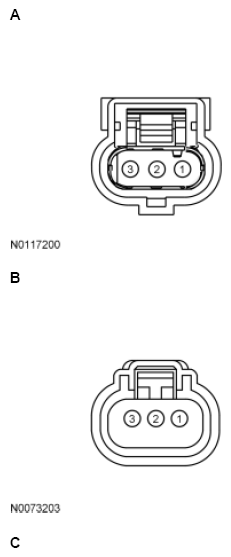

| Vehicle | Connector | Pin | Circuit |
|---|---|---|---|
| Edge 2.0L, Focus GTDI 2.0L, Fusion 2.0L, MKZ 2.0L |
A | 2 3 1 |
CKP SIGRTN VREF |
| Edge 2.7L, F-150 2.7L |
A | 2 1 3 |
CKP SIGRTN VREF |
| Escape/Kuga 1.6L | B | 3 2 1 |
CKP SIGRTN VREF |
| Escape/Kuga 2.0L, Explorer 2.0L, Focus GDI 2.0L, MKC, MKT 2.0L, Mustang 2.3L, Taurus 2.0L |
B | 2 3 1 |
CKP SIGRTN VREF |
| Escape/Kuga 2.5L, Fusion 2.5L, Transit Connect 2.5L |
C | 2 1 |
CKP- CKP+ |
| Expedition, Explorer GTDI 3.5L, F-150 GTDI 3.5L, Flex GTDI 3.5L, MKS 3.5L, MKT 3.5L, Navigator, Taurus GTDI 3.5L, Transit 3.5L |
A | 1 2 3 |
CKP SIGRTN VREF |
| Fiesta 1.0L, Fiesta GTDI 1.6L, Focus 1.0L, Fusion 1.5L, Fusion 1.6L, Transit Connect 1.6L |
D | 3 2 1 |
CKP SIGRTN VREF |
| Fiesta TiVCT 1.6L | E | 2 1 |
CKP- CKP+ |
| All other vehicles | F | 1 2 |
CKP- CKP+ |
