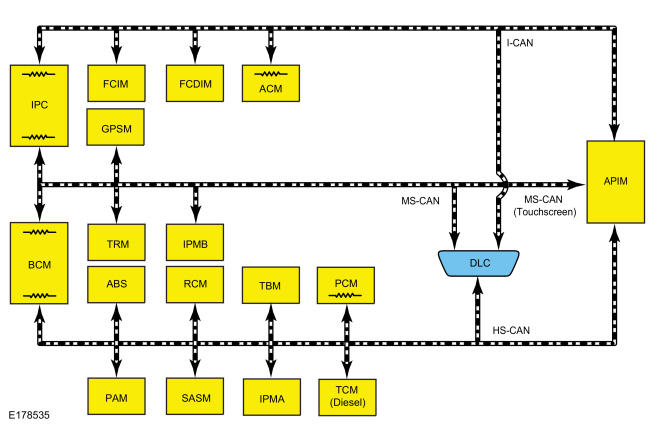

System Diagram

GFD76501Courtesy of FORD MOTOR COMPANY

Module Network Chart

Module Name Network Type
APIM (if equipped) HS-CAN
MS-CAN (Touchscreen only)
I-CAN
ABS module HS-CAN
ACM I-CAN
BCM HS-CAN
MS-CAN
FCIM (if equipped) I-CAN
FCDIM I-CAN
GPSM (if equipped) MS-CAN
IPC MS-CAN
I-CAN
IPMA (if equipped) HS-CAN
IPMB (if equipped) MS-CAN
PAM (if equipped) HS-CAN
PCM HS-CAN
RCM HS-CAN
SASM HS-CAN
TRM (if equipped) MS-CAN
TBM (if equipped) HS-CAN
TCM (diesel only) HS-CAN
