Pinpoint Test DA: Intake Air Temperature (IAT) Sensor: Introduction
This pinpoint test is intended to diagnose the following:
- IAT sensor (12A697)
- integrated mass airflow/intake air temperature (MAF/IAT) sensor (12B579)
- manifold absolute pressure and temperature (MAPT) sensor (9F479)
- harness circuits: IAT and SIGRTN
- PCM (12A650)

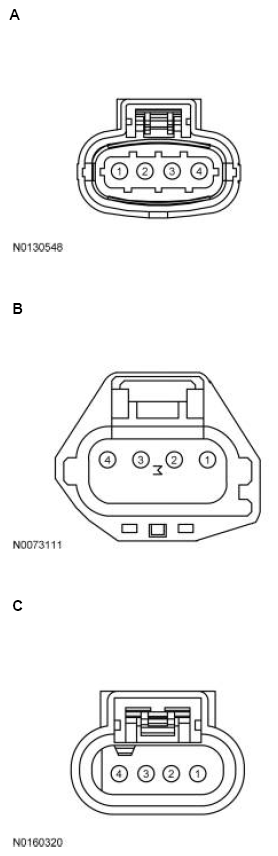

| Vehicle | Connector | Pin | Circuit |
|---|---|---|---|
| E-Series 5.4L | A | 2 1 |
SIGRTN IAT |
| E-Series 6.8L, Escape/Kuga 2.5L, Explorer TiVCT 3.5L, Explorer 3.7L, F-650/F-750, F-Series Super Duty, Fiesta, Focus GDI 2.0L, Fusion 2.5L, MKZ 3.7L, Mustang 5.0L, Mustang 5.2L, Transit, Transit Connect 2.5L |
A | 4 2 |
SIGRTN IAT |
| Escape/Kuga 2.0L, KA |
B | 1 2 |
SIGRTN IAT |
| Focus 1.0L, Fusion 2.0L |
C | 1 2 |
SIGRTN IAT |
| MKZ 2.0L | B | 2 1 |
SIGRTN IAT |
| Motorhome/Stripped Chassis/Step Van | A | 4 2 |
GND IAT |
| Mustang 3.7L | D | 4 3 |
SIGRTN IAT |
| All other vehicles | C | 2 1 |
SIGRTN IAT |

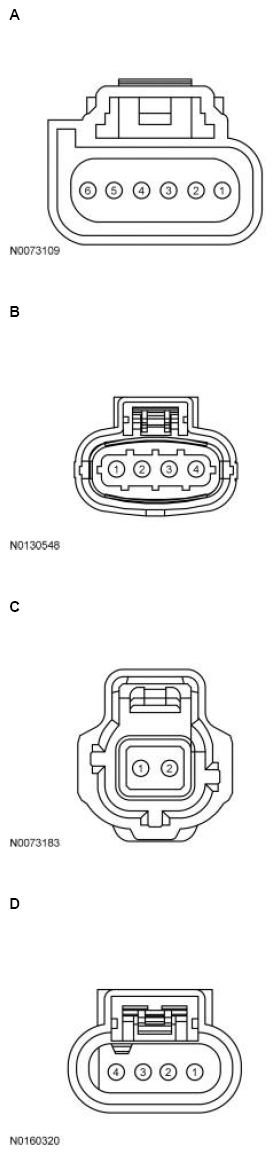

| Vehicle | Connector | Pin | Circuit |
|---|---|---|---|
| EcoSport 2.0L | B | 4 3 |
SIGRTN IAT |
| Edge 3.5L, Explorer 3.5L, Explorer 3.7L, F-150 3.5L, Flex 3.5L, MKS 3.7L, MKT 3.7L, Mustang, Taurus 3.5L, Transit 3.7L |
C | 4 3 |
SIGRTN IAT |
| All other vehicles | A | 1 2 |
SIGRTN IAT |
Powertrain Control Module (PCM) Connector
For PCM connector views or reference values, refer to REFERENCE VALUES .
| Vehicle | Connector | Pin | Circuit |
|---|---|---|---|
| E-Series 5.4L | 190-PIN | B58 B47 |
SIGRTN IAT |
| E-Series 6.8L, F-650/F-750, Motorhome/Stripped Chassis/Step Van, Mustang 5.0L, Mustang 5.2L |
198 PIN | B54 E27 |
SIGRTN IAT |
| EcoSport 2.0L Manual Transmission, EcoSport 1.6L |
80 PIN | E25 E3 |
SIGRTN IAT |
| EcoSport 2.0L Automatic Transmission | 128 PIN | E43 E18 |
SIGRTN IAT |
| Edge 3.5L, F-150 TiVCT 3.5L, F-150 5.0L, Flex TiVCT 3.5L, MKS 3.7L, MKT 3.7L, MKX 3.7L, Mustang 3.7L, Taurus TiVCT 3.5L, Taurus 3.7L, Transit 3.7L |
198 PIN | E29 E27 |
SIGRTN IAT |
| Escape/Kuga 1.6L, Escape/Kuga 2.0L, Focus 1.0L, Focus GTDI 2.0L, Focus 2.3L, Fusion 1.5L, Fusion 2.0L, MKC, MKZ 2.0L, Mustang 2.3L, Transit Connect 1.6L |
198 PIN | B19 B75 |
SIGRTN IAT |
| Escape/Kuga 2.5L, Fusion 2.5L, MKZ 3.7L |
190-PIN | B41 B47 |
SIGRTN IAT |
| Explorer TiVCT 3.5L, Explorer 3.7L |
198 PIN | E29 B27 |
SIGRTN IAT |
| F-Series Super Duty | 190-PIN | B2 B47 |
SIGRTN IAT |
| Fiesta GTDI 1.6L, Fiesta 1.0L |
198 PIN | B9 B75 |
SIGRTN IAT |
| Fiesta TiVCT 1.6L | 128 PIN | B38 E17 |
SIGRTN IAT |
| Focus GDI 2.0L | 154 PIN | E36 E10 |
SIGRTN IAT |
| KA | 128 PIN | T17 T10 |
SIGRTN IAT |
| Transit Connect 2.5L | 198 PIN | B54 B25 |
SIGRTN IAT |
| All other vehicles | 198 PIN | B18 B75 |
SIGRTN IAT |
