Pinpoint Test QA: Unable To Activate Self-Test/Network Communication Error: Introduction
This pinpoint test is intended to diagnose the following:
- unable to communicate with powertrain control module (PCM)
- unable to activate the PCM self-test
- incorrect self-test procedure
- harness circuits: ISP-R, PCMRC, PWRGND and VPWR

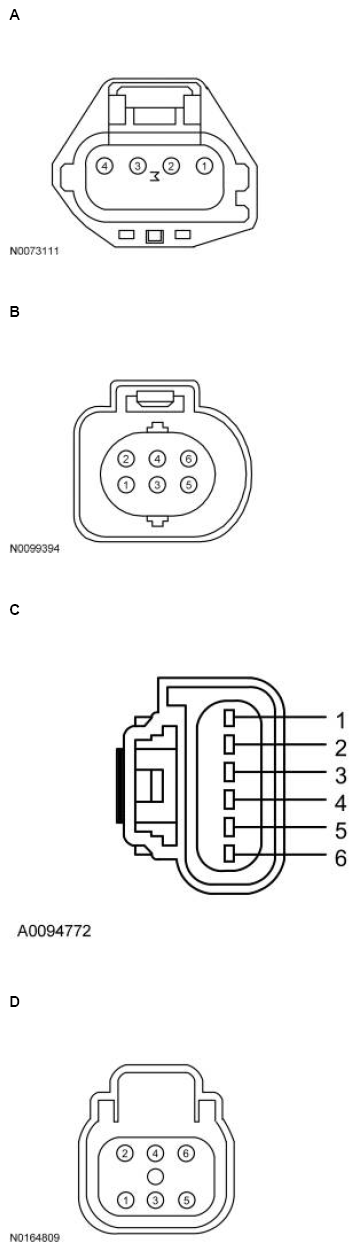

| Vehicle | Connector | Pin | Circuit |
|---|---|---|---|
| E-Series, Explorer GTDI 3.5L, F-650/F-750, F-Series Super Duty 6.8L, Flex GTDI 3.5L, MKS 3.5L, MKT 3.5L, Motorhome/Stripped Chassis/Step Van, Taurus GTDI 3.5L |
A | 3 2 |
ETCRTN ETCREF |
| EcoSport 1.6L, Escape/Kuga 1.6L, KA 1.5L, Transit Connect 1.6L |
B 6 ETCREF |
2 | ETCRTN |
| EcoSport 2.0L | C | 5 4 |
ETCRTN ETCREF |
| Fiesta 1.0L, Focus 1.0L, Fusion 1.5L, KA 1.0L |
B | 3 1 |
ETCRTN ETCREF |
| Fiesta 1.6L | D | 2 6 |
ETCRTN ETCREF |
| All other vehicles | C | 4 5 |
ETCRTN ETCREF |
Powertrain Control Module (PCM) Connector
For PCM connector views or reference values, refer to REFERENCE VALUES .
| Vehicle | Connector | Pin | Circuit |
|---|---|---|---|
| E-Series 5.4L | 190-PIN | B22, B50, B69, B70 B30, B67, B68 B38 B42 |
PWRGND VPWR PCMRC ISP-R |
| E-Series 6.8L, Edge 3.5L, Explorer TiVCT 3.5L, Explorer 3.7L, F-150 TiVCT 3.5L, F-150 5.0L, F-650/F-750, Flex TiVCT 3.5L, MKS 3.7L, MKT 3.7L, MKX 3.7L, Motorhome/Stripped Chassis/Step Van, Mustang 3.7L, Mustang 5.0L, Mustang 5.2L, Taurus TiVCT 3.5L, Taurus 3.7L, Transit 3.7L |
198 PIN | B100, B102, B103, B5 B97, B99 B20 B64 |
PWRGND VPWR PCMRC ISP-R |
| EcoSport 2.0L Manual Transmission, EcoSport 1.6L |
80 PIN | B27, B28, B9 B2 B29 B43 |
PWRGND VPWR PCMRC ISP-R |
| EcoSport 2.0L Automatic Transmission | 128 PIN | B35, B36, B47, B48, T1 B11, B12, B31 B1 B8 |
PWRGND VPWR PCMRC ISP-R |
| Escape/Kuga 2.5L, Fusion 2.5L, MKZ 3.7L |
190-PIN | B50, B69, B70 B67, B68 B38 B42 |
PWRGND VPWR PCMRC ISP-R |
| F-Series Super Duty | 190-PIN | B69, B70 B67, B68 B38 B42 |
PWRGND VPWR PCMRC ISP-R |
| Fiesta GTDI 1.6L, Fiesta 1.0L, Focus 1.0L |
198 PIN | B96, B97, B99 B101, B102, B103 B58 B48 |
PWRGND VPWR PCMRC ISP-R |
| Fiesta TiVCT 1.6L | 128 PIN | B35, B36, B47, B48 B11, B12, E13, E37 B1 B8 |
PWRGND VPWR PCMRC ISP-R |
| Focus GDI 2.0L | 154 PIN | B1, B2, B4 B5, B6 B27 B15 |
PWRGND VPWR PCMRC ISP-R |
| KA | 128 PIN | B48, E12, T23, T31, T32 B36, E24 B37 B45 |
PWRGND VPWR PCMRC ISP-R |
| Transit Connect 2.5L | 198 PIN | B100, B102, B103, B5 B97, B99 B20 B41 |
PWRGND VPWR PCMRC ISP-R |
| All other vehicles | 198 PIN | B96, B97, B98, B99 B101, B102, B103 B58 B48 |
PWRGND VPWR PCMRC ISP-R |
