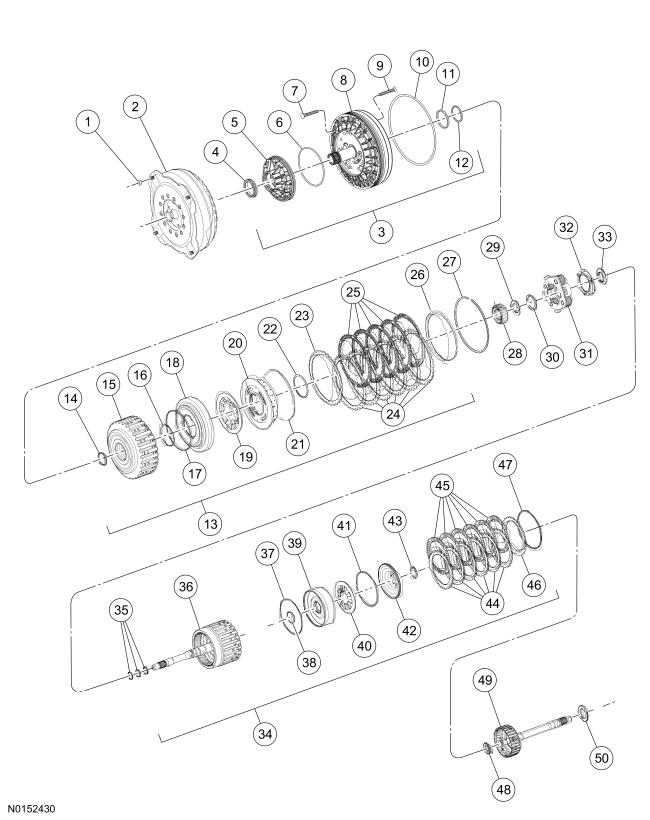

| 1 |
N800750-S437-S437 |
Flexplate-to-torque converter nut (quantity model dependent) |
| 2 |
7902 |
Torque converter (model dependent) |
| 3 |
7A103 |
Pump assembly |
| 4 |
7A248 |
Front pump oil seal |
| 5 |
- |
Pump body (part of 7A103) |
| 6 |
7A248 |
Front pump inner oil seal |
| 7 |
7N134 |
Front pump-to-case bolt (13 required) |
| 8 |
7A103 |
Front pump assembly |
| 9 |
W707871-S300-S300 |
Bolt - attaches pump to pump adapter assembly (11 required) |
| 10 |
7A248 |
Front pump outer oil seal |
| 11 |
7D019 |
Clutch support fluid seal |
| 12 |
7L323 |
Front pump support seal |
| 13 |
- |
Forward (A) clutch assembly |
| 14 |
7D014 |
Front pump selective washer |
| 15 |
7A360 |
Forward (A) clutch cylinder and hub assembly |
| 16 |
7A548 |
Forward (A) clutch inner piston seal |
| 17 |
7A548 |
Forward (A) clutch outer piston seal |
| 18 |
7A262 |
Forward (A) clutch piston |
| 19 |
7A480 |
Forward (A) clutch piston retaining spring |
| 20 |
7H360 |
Forward (A) clutch balance piston assembly |
| 21 |
7A548 |
Forward (A) clutch balance piston outer seal |
| 22 |
7H365 |
Forward (A) clutch balance piston snap ring |
| 23 |
7E085 |
Forward (A) clutch cushion spring |
| 24 |
7E314 |
Forward (A) clutch steel plates (externally splined) (quantity model dependent) |
| 25 |
7B164 |
Forward (A) clutch friction plates (internally splined) (quantity model dependent) |
| 26 |
7B066 |
Forward (A) clutch pressure plate |
| 27 |
7D483 |
Pressure plate retaining snap ring |
| 28 |
7D063 |
Front planetary sun gear (No. 1) |
| 29 |
7H375 |
Bearing (T1) |
| 30 |
- |
Front planetary carrier assembly snap ring (part of 7A398) |
| 31 |
7A398 |
Front planetary carrier assembly |
| 32 |
7L339 |
Plate transmission fluid collector |
| 33 |
7L495 |
Bearing (T2) |
| 34 |
- |
Overdrive (E) clutch assembly |
| 35 |
7G091 |
Turbine shaft seals (3 required) |
| 36 |
7F207 |
Input shaft |
| 37 |
7A548 |
Overdrive (E) clutch piston outer seal |
| 38 |
7A548 |
Overdrive (E) clutch piston inner seal |
| 39 |
7A262 |
Overdrive (E) clutch piston |
| 40 |
7B070 |
Overdrive clutch piston spring |
| 41 |
7A548 |
Balance piston outer seal |
| 42 |
7H360 |
Overdrive (E) balance piston |
| 43 |
7C122 |
Balance piston snap ring |
| 44 |
7B442 |
Overdrive (E) clutch steel plates (externally splined) |
| 45 |
7B164 |
Overdrive (E) clutch friction plates (internally splined) |
| 46 |
7B066 |
Overdrive (E) pressure plate |
| 47 |
7D483 |
Overdrive (E) clutch retaining ring |
| 48 |
7C096 |
Bearing (T3) |
| 49 |
7F351 |
Intermediate (C) clutch shaft |
| 50 |
7H375 |
Bearing (T4) |
| 51 |
7B067 |
Sun gear hub and shaft assembly |
| 52 |
7F236 |
Direct (B) clutch hub |
| 53 |
7C122 |
Direct (B) clutch cylinder retaining ring |
| 54 |
7D483 |
Direct (B) clutch pressure plate retaining ring |
| 55 |
- |

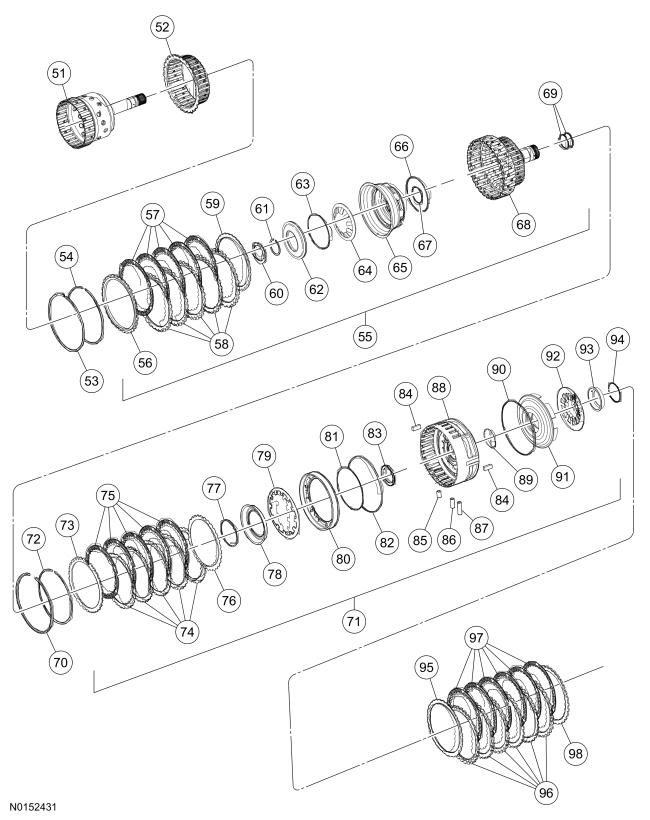

Direct (B) clutch assembly (clutch B) |
| 56 |
7B066 |
Direct (B) clutch pressure plate |
| 57 |
7B164 |
Direct (B) clutch friction plates (internally splined) (quantity model dependent) |
| 58 |
7B442 |
Direct (B) clutch steel plates (externally splined) (quantity model dependent) |
| 59 |
7E085 |
Direct (B) clutch cushion plate |
| 60 |
7C096 |
Roller bearing (T5) |
| 61 |
7A577 |
Direct (B) clutch piston retaining ring |
| 62 |
7A262 |
Direct (B) clutch balance piston |
| 63 |
7A548 |
Direct (B) clutch balance seal |
| 64 |
7B488 |
Direct (B) clutch piston return spring |
| 65 |
- |
Direct (B) clutch piston |
| 66 |
7A548 |
Direct (B) clutch piston outer seal |
| 67 |
7C099 |
Direct (B) clutch piston inner seal |
| 68 |
7F283 |
Direct (B) clutch cylinder |
| 69 |
7D020 |
Shell cylinder seals (2 required) |
| 70 |
7D483 |
Center support retaining ring |
| 71 |
- |
Center support assembly |
| 72 |
7D483 |
Intermediate (C) clutch pressure plate retaining ring |
| 73 |
7B066 |
Intermediate (C) clutch pressure plate |
| 74 |
7B442 |
Intermediate (C) clutch steel plates (externally splined) (quantity model dependent) |
| 75 |
7B164 |
Intermediate (C) clutch friction plates (internally splined) (quantity model dependent) |
| 76 |
7E085 |
Intermediate (C) clutch pressure plate spring |
| 77 |
7A577 |
Intermediate (C) clutch retaining ring |
| 78 |
7B043 |
Intermediate (C) clutch ring |
| 79 |
7A480 |
Intermediate (C) clutch piston spring |
| 80 |
7E005 |
Intermediate (C) clutch piston |
| 81 |
7F225 |
Intermediate (C) clutch piston inner seal |
| 82 |
7F224 |
Intermediate (C) clutch piston outer seal |
| 83 |
7F373 |
Bearing (T6) |
| 84 |
7B220 |
Center support keys (2 required) |
| 85 |
7G199 |
Center support feed tube seal (black) |
| 86 |
7G087 |
Center support feed tube seal (green or orange) |
| 87 |
7G084 |
Center support feed tube seal (blue) |
| 88 |
7G033 |
Center support |
| 89 |
7D404 |
Low/reverse clutch piston center seal |
| 90 |
7D403 |
Low/reverse clutch piston outer seal |
| 91 |
7A262 |
Low/reverse clutch piston |
| 92 |
7B070 |
Low/reverse clutch piston return spring |
| 93 |
7H318 |
Low/reverse clutch piston retainer |
| 94 |
7D483 |
Retainer transmission-snap ring |
| 95 |
7E085 |
Clutch disc cushion plate |
| 96 |
7B442 |
Low/reverse clutch steel plates (externally splined) |
| 97 |
7B164 |
Low/reverse clutch friction plates (internally splined) |
| 98 |
7B066 |
Low/reverse clutch pressure plate (select fit) |
| 99 |

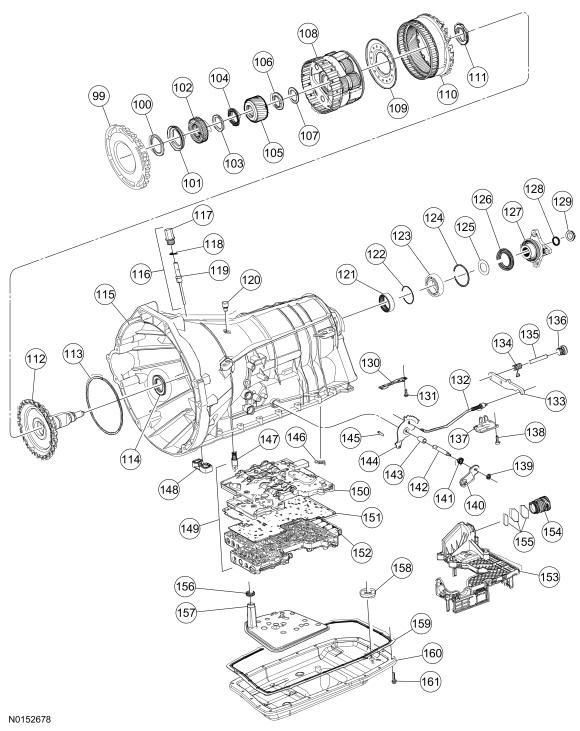

7A089 |
OWC |
| 100 |
7F405 |
Thrust gear shim (select fit) |
| 101 |
7C041 |
Thrust bearing (T7) |
| 102 |
7D063 |
Sun gear No. 2 |
| 103 |
7D235 |
Thrust bearing outer race |
| 104 |
7D234 |
Roller bearing (T8) |
| 105 |
7D063 |
Sun gear No. 3 |
| 106 |
7D234 |
Roller bearing (T9) |
| 107 |
- |
Roller bearing race (T9) |
| 108 |
7D006 |
Rear planetary carrier assembly |
| 109 |
- |
Fluid collar rear planetary plate (part of 7D006) |
| 110 |
7A153 |
Output shaft ring gear assembly |
| 111 |
7G178 |
Thrust Bearing (T10) |
| 112 |
7060 |
Output shaft park gear assembly |
| 113 |
7N194 |
Output shaft retaining ring |
| 114 |
7B368 |
Bearing (T11) |
| 115 |
7005 |
Transmission case assembly (model dependent) |
| 116 |
7A010 |
Transmission case fluid fill plug assembly |
| 117 |
7H398 |
Transmission case fluid fill plug |
| 118 |
7A010 |
Transmission case fluid fill seal |
| 119 |
7A010 |
Transmission oil level indicator |
| 120 |
7034 |
Transmission case vent assembly (model dependent) |
| 121 |
7A415 |
Output shaft bearing assembly |
| 122 |
7030 |
Output shaft bearing snap ring |
| 123 |
7R205 |
Output shaft ball bearing |
| 124 |
7030 |
Output shaft ball bearing snap ring |
| 125 |
7N135 |
Slip plane washer |
| 126 |
7052 |
Output shaft seal |
| 127 |
7A021 |
Output shaft flange (model dependent) |
| 128 |
7052 |
Output shaft flange seal |
| 129 |
7045 |
Output shaft flange retaining nut |
| 130 |
7E332 |
Manual valve detent spring |
| 131 |
W711235-S300-S300 |
Manual valve detent spring retaining screw and washer |
| 132 |
7A232 |
Park pawl actuator rod |
| 133 |
7A441 |
Park pawl |
| 134 |
7D070 |
Park pawl return spring |
| 135 |
7D071 |
Park pawl shaft |
| 136 |
7H398 |
Plug assembly transmission case housing |
| 137 |
7G101 |
Park rod actuating plate |
| 138 |
W711235-S300-S300 |
Park pawl abutment retaining screw and washer |
| 139 |
W708455-S441-S441 |
Manual control lever nut |
| 140 |
7A256 |
Manual control lever |
| 141 |
7B498 |
Manual control lever shaft seal |
| 142 |
7C493 |
Manual control lever shaft |
| 143 |
7A209 |
Manual control lever shaft spacer |
| 144 |
7A115 |
Manual valve detent lever assembly |
| 145 |
7G100 |
Manual valve detent lever retaining pin |
| 146 |
7F277 |
OWC bias spring |
| 147 |
7H322 |
Thermal bypass valve |
| 148 |
7B148 |
Front pump adapter seal |
| 149 |
7A100 |
Main control assembly |
| 150 |
- |
Main control valve body assembly (part of 7A100) |
| 151 |
7Z490 |
Main control valve body separator plate |
| 152 |
- |
Lower main control valve body (part of 7A100) |
| 153 |
7G276 |
Molded leadframe |
| 154 |
7G276 |
Bulkhead connector sleeve |
| 155 |
7A248 |
Bulkhead connector sleeve seals |
| 156 |
- |
Transmission fluid filter seal (part of 7A098) |
| 157 |
7A098 |
Transmission fluid filter |
| 158 |
- |
Transmission fluid pan magnet |
| 159 |
7A191 |
Transmission fluid pan gasket |
| 160 |
7A194 |
Transmission fluid pan |
| 161 |
W500214-S437-S437 |
Transmission fluid pan bolt |
