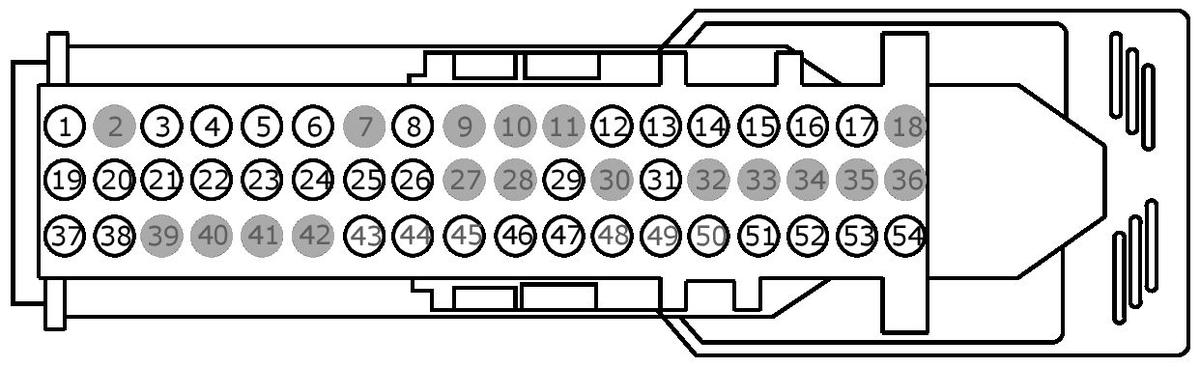

Connector End View (C2383A) - ACCESSORY PROTOCOL INTERFACE MODULE (APIM)
Connector:C2383A
Description
ACCESSORY PROTOCOL INTERFACE MODULE (APIM)
Color
BK
Harness
14401
Base Part #
part# N/A
Service Pigtail
Not Available
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | SBP06 (BN-RD) | 20 | FUSE - 6 OR CIRCUIT BREAKER | |
| 2 | * | * | Not Used | |
| 3 | VME80 (VT-GN) | 20 | CTRL MOD. - MULTIMEDIA GATEWAY MODULE # ALERT 1 (+) | |
| 4 | RME80 (BU-GY) | 20 | CTRL MOD. - MULTIMEDIA GATEWAY MODULE # ALERT 1 (-) | |
| 5 | VMM13 (BN) | 20 | MICROPHONE - PHONE/VOICE CONTROL + | Without Touchscreen |
| 6 | RMM13 (BU) | 20 | MICROPHONE - PHONE/VOICE CONTROL - | Without Touchscreen |
| 7 | * | * | Not Used | |
| 8 | LME89 (YE-BU) | 20 | CTRL MOD. - MULTIMEDIA GATEWAY MODULE # AUDIO 2 RIGHT + | Touchscreen |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | VMM13 (BN) | 20 | MICROPHONE - PHONE/VOICE CONTROL + | Touchscreen |
| 13 | RMM13 (BU) | 20 | MICROPHONE - PHONE/VOICE CONTROL - | Touchscreen |
| 14 | VMP19 (WH-GN) | 20 | CAMERA - PARKING AID REAR VIDEO + | Touchscreen |
| 15 | RMP19 (BN-VT) | 20 | CAMERA - PARKING AID REAR VIDEO - | Touchscreen |
| 16 | VDB13 (BU-GY) | 20 | CTRL MOD. - MULTIMEDIA CAN BUS HIGH | Without Touchscreen |
| 17 | VDB14 (VT-GY) | 20 | CTRL MOD. - MULTIMEDIA CAN BUS LOW | Without Touchscreen |
| 18 | * | * | Not Used | |
| 19 | VDB13 (BU-GY) | 22 | CTRL MOD. - MULTIMEDIA CAN BUS HIGH | Touchscreen |
| 20 | VDB14 (VT-GY) | 22 | CTRL MOD. - MULTIMEDIA CAN BUS LOW | Touchscreen |
| 21 | DME80 (NONE) | 20 | CTRL MOD. - MULTIMEDIA GATEWAY MODULE # ALERT 1 D | |
| 22 | DME52 (NONE) | 20 | CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO [SATELLITE DIGITAL RADIO] D | |
| 23 | VME52 (BU) | 20 | CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO [SATELLITE DIGITAL RADIO] LEFT + | Touchscreen |
| 23 | VME53 (VT-GN) | 20 | CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO [SATELLITE DIGITAL RADIO] RIGHT + | Without Touchscreen |
| 24 | RME53 (BN-WH) | 20 | CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO [SATELLITE DIGITAL RADIO] RIGHT - | Without Touchscreen |
| 24 | RME52 (GY-OG) | 20 | CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO [SATELLITE DIGITAL RADIO] LEFT - | Touchscreen |
| 25 | VME53 (VT-GN) | 20 | CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO [SATELLITE DIGITAL RADIO] RIGHT + | Touchscreen |
| 25 | VME52 (BU) | 20 | CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO [SATELLITE DIGITAL RADIO] LEFT + | Without Touchscreen |
| 26 | RME52 (GY-OG) | 20 | CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO [SATELLITE DIGITAL RADIO] LEFT - | Without Touchscreen |
| 26 | RME53 (BN-WH) | 20 | CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO [SATELLITE DIGITAL RADIO] RIGHT - | Touchscreen |
| 27 | * | * | Not Used | |
| 28 | * | * | Not Used | |
| 29 | DDM13 (NONE) | 20 | MICROPHONE - PHONE/VOICE CONTROL D | Without Touchscreen |
| 30 | * | * | Not Used | |
| 31 | DDM13 (NONE) | 20 | MICROPHONE - PHONE/VOICE CONTROL D | Touchscreen |
| 32 | * | * | Not Used | |
| 33 | * | * | Not Used | |
| 34 | * | * | Not Used | |
| 35 | * | * | Not Used | |
| 36 | * | * | Not Used | |
| 37 | GD135 (BK-GY) | 20 | GROUND - COWL SIDE/PILLAR A LEFT # 3RD POINT (6L2T) | |
| 38 | RME89 (WH-BU) | 20 | CTRL MOD. - MEDIA CONNECTIVITY GROUND | Touchscreen |
| 38 | GD135 (BK-GY) | 20 | GROUND - COWL SIDE/PILLAR A LEFT # 3RD POINT (6L2T) | Without Touchscreen |
| 39 | * | * | Not Used | |
| 40 | * | * | Not Used | |
| 41 | * | * | Not Used | |
| 42 | * | * | Not Used | |
| 43 | * | * | Not Used | |
| 44 | * | * | Not Used | |
| 45 | * | * | Not Used | |
| 46 | VME14 (GY-YE) | 22 | SWITCH - REDUNDANT AUDIO + | Touchscreen |
| 47 | RME24 (BU-WH) | 22 | CTRL MOD. - AUDIO # SWITCH REDUNDANT AUDIO | Touchscreen |
| 48 | * | * | Not Used | |
| 49 | * | * | Not Used | |
| 50 | * | * | Not Used | |
| 51 | VME58 (YE-VT) | 22 | CTRL MOD. - AUDIO # OUTPUT LEFT 2 + | Touchscreen |
| 52 | VME59 (YE-OG) | 22 | CTRL MOD. - AUDIO # OUTPUT RIGHT 2 + | Touchscreen |
| 53 | VDB04 (WH-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 54 | VDB05 (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW |
