| 1 |

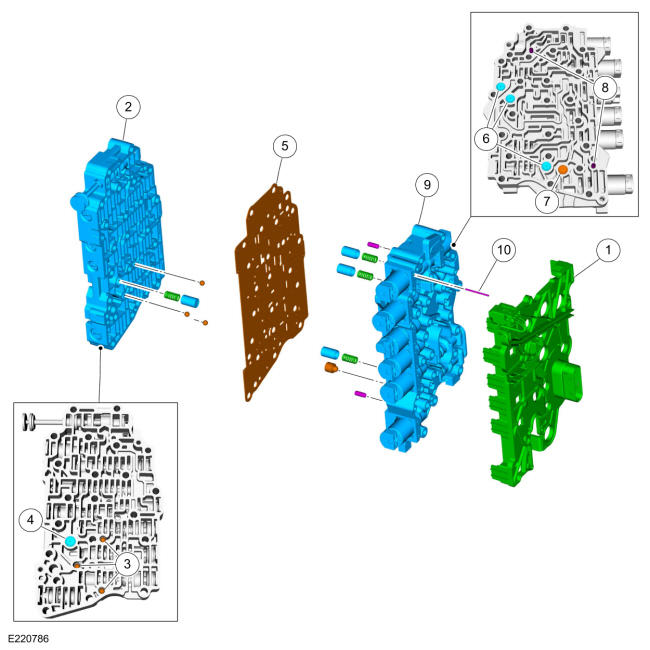

Transmission internal wiring harness frame |
| 2 |
Main control valve body |
| 3 |
Check balls (3 required) |
| 4 |
Solenoid damper SSA |
| 5 |
Solenoid body-to-valve body separator plate |
| 6 |
Damper pistons and springs (3 required) |
| 7 |
Elastomeric damper |
| 8 |
Dowel pins (2 required) |
| 9 |
Solenoid body |
| 10 |
Solenoid retaining pin (14 required) |
| 11 |

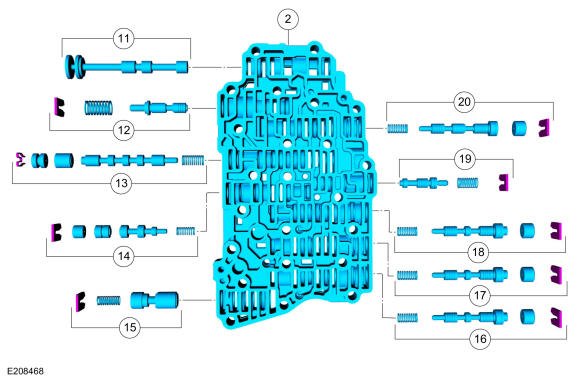

Manual valve |
| 12 |
Solenoid pressure regulator valve assembly |
| 13 |
Clutch bypass valve |
| 14 |
TCC regulator valve |
| 15 |
Control pressure regulator |
| 16 |
Direct (3, 5, R) clutch regulator valve |
| 17 |
Intermediate (2, 6) clutch regulator valve |
| 18 |
Forward (1, 2, 3, 4) clutch regulator valve |
| 19 |
Forward (1, 2, 3, 4) clutch latch valve |
| 20 |
Low reverse/overdrive (4, 5, 6) clutch regulator valve |
| 21 |

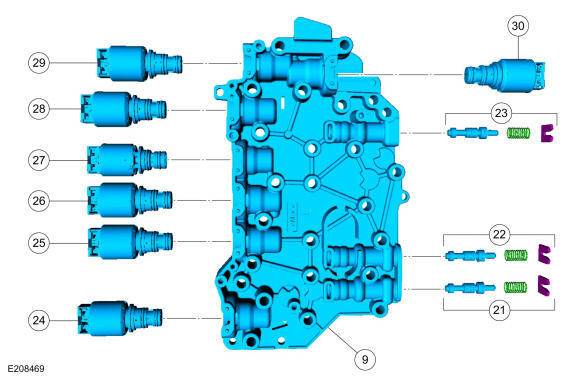

Direct (3, 5, R) clutch latch valve |
| 22 |
Intermediate (2, 6) clutch latch valve |
| 23 |
Low reverse/overdrive (4, 5, 6) clutch latch valve |
| 24 |
LPC solenoid |
| 25 |
SSC |
| 26 |
TCC solenoid |
| 27 |
SSE ON/OFF solenoid |
| 28 |
SSA |
| 29 |
SSB |
| 30 |
SSD |
