Seat Exploded View, Rear
WARNING: This page is about a different car, the 2016 Lincoln MKS. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
For information on Ford Color Coded Illustrations refer to COLOR-CODING - FORD
.

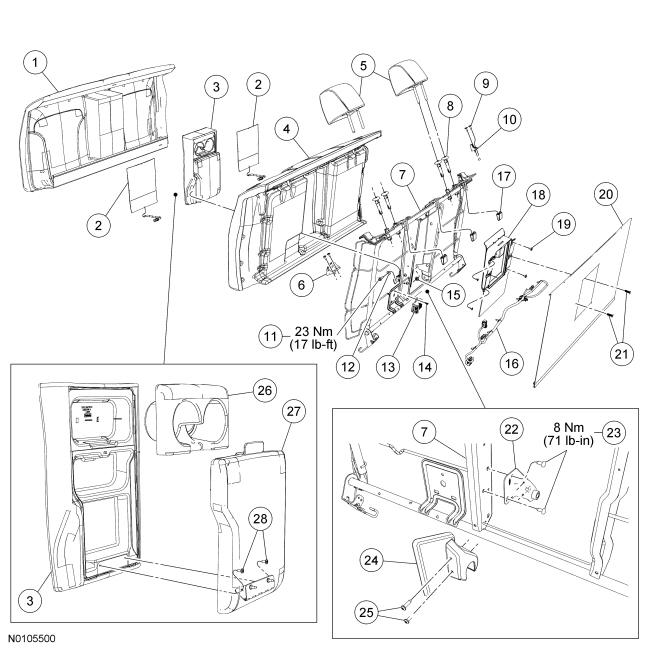

Seat - Exploded View, Rear
| Item | Part Number | Description |
|---|---|---|
| 1 | 66600 | Backrest trim cover |
| 2 | 14D696 | RH and LH backrest heater mats |
| 3 | 67112 | Armrest assembly |
| 4 | 66800 | Backrest foam pad |
| 5 | 611A08 | RH and LH head restraints |
| 6 | 613D11 | LH safety belt guide |
| 7 | 613A38 | Backrest frame |
| 8 | 610A18 | Head restraint guide sleeve (4 required) |
| 9 | W505021 | Safety belt guide screw (4 required) |
| 10 | 613D10 | RH safety belt guide |
| 11 | 605C12 | Armrest bolt |
| 12 | 45068 | Wave washer |
| 13 | 14C724 | Heated seat module |
| 14 | W710752 | Scrivet |
| 15 | 264A50 | Armrest grommet |
| 16 | 19K315 | Wire harness |
| 17 | 613G36 | Backrest frame upper retainer cover (3 required) |
| 18 | 668B10 | Door panel |
| 19 | W711206 | Door panel screw (4 required) |
| 20 | - | Close-out trim cover (part of 66600) |
| 21 | N811404 | Pin-type retainers |
| 22 | 67121 | Armrest bracket |
| 23 | W504756 | Armrest bracket screws |
| 24 | 67202 | Armrest bracket cover |
| 25 | W710836 | Armrest bracket cover screws |
| 26 | 13562 | Cup holder |
| 27 | 06024 | Armrest cover |
| 28 | W790065 | Armrest hinge screws (2 required) |

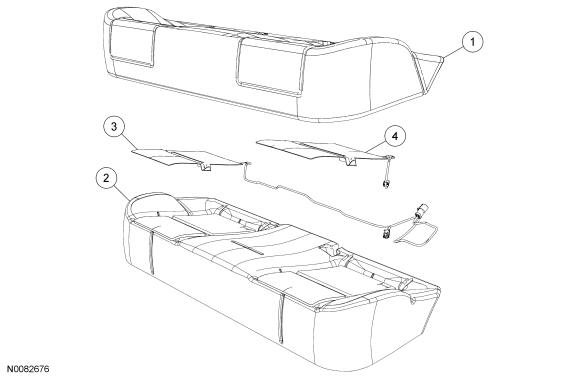

| Item | Part Number | Description |
|---|---|---|
| 1 | 63804 | Cushion trim cover |
| 2 | 600A88 | Cushion foam pad |
| 3 | 14D698 | RH cushion heater mat |
| 4 | 14D699 | LH cushion heater mat |
