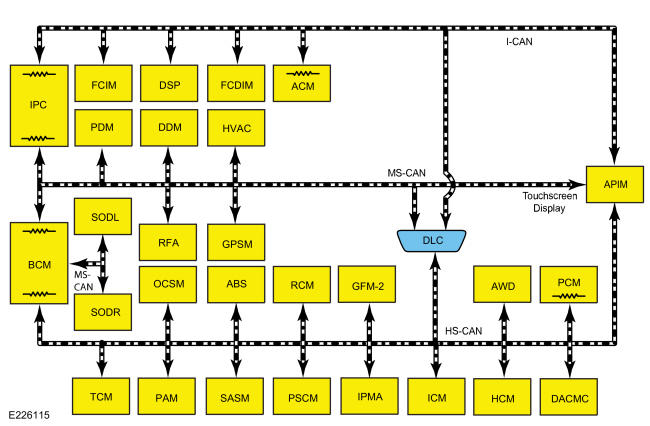

System Diagram
WARNING: This page is about a different variant/trim than selected.
| Item | Description |
|---|---|
| 1 | DLC |
| 2 | APIM |
| 3 | IPC |
| 4 | BCM |
| 5 | Audio DSP |
| 6 | IPMA |
| 7 | OCSM |
| 8 | DDM |
| 9 | PAM |
| 10 | FCIM |
| 11 | RFA |
| 12 | PCM |
| 13 | PDM |
| 14 | TCM |
| 15 | FCDIM |
| 16 | HVAC module |
| 17 | GPSM |
| 18 | ABS module |
| 19 | SASM |
| 20 | ACM |
| 21 | RCM |
| 22 | PSCM |
| 23 | ICM (Focus ST, RS) |
| 24 | SODL |
| 25 | SODR |
| 26 | DACMC (Focus RS) |
| 27 | AWD module (Focus RS) |
| 28 | HCM (Focus ST, RS) |
| 29 | GFM2 (Focus RS) |
Module Network Chart
| Module Name | Network Type | Terminating Module |
|---|---|---|
| APIM (if equipped) | HS-CAN | No |
| MS-CAN (Sony® audio system) | No | |
| I-CAN | No | |
| AWD module (Focus RS) | HS-CAN | No |
| ABS module | HS-CAN | No |
| ACM | I-CAN | Yes |
| DSP (if equipped) | I-CAN | No |
| BCM | HS-CAN | Yes |
| MS-CAN | Yes | |
| DACMC (Focus RS) | HS-CAN | No |
| DDM (if equipped) | MS-CAN | No |
| FCIM (if equipped with touchscreen) | I-CAN | No |
| FCDIM | I-CAN | No |
| GFM2 (Focus RS) | HS-CAN | No |
| GPSM (except North America with touchscreen) | MS-CAN | No |
| HCM (Focus ST, RS) | HS-CAN | No |
| HVAC module | MS-CAN | No |
| IPC | MS-CAN | Yes |
| I-CAN | Yes | |
| ICM (Focus ST, RS) | HS-CAN | No |
| IPMA (if equipped) | HS-CAN | No |
| OCSM | HS-CAN | No |
| PAM (if equipped) | HS-CAN | No |
| PSCM | HS-CAN | No |
| PCM | HS-CAN | Yes |
| PDM (if equipped) | MS-CAN | No |
| RFA module (if equipped) | MS-CAN | No |
| RCM | HS-CAN | No |
| SODL (if equipped) | MS-CAN | No |
| SODR (if equipped) | MS-CAN | No |
| SASM | HS-CAN | No |
| TCM (if equipped) | HS-CAN | No |
