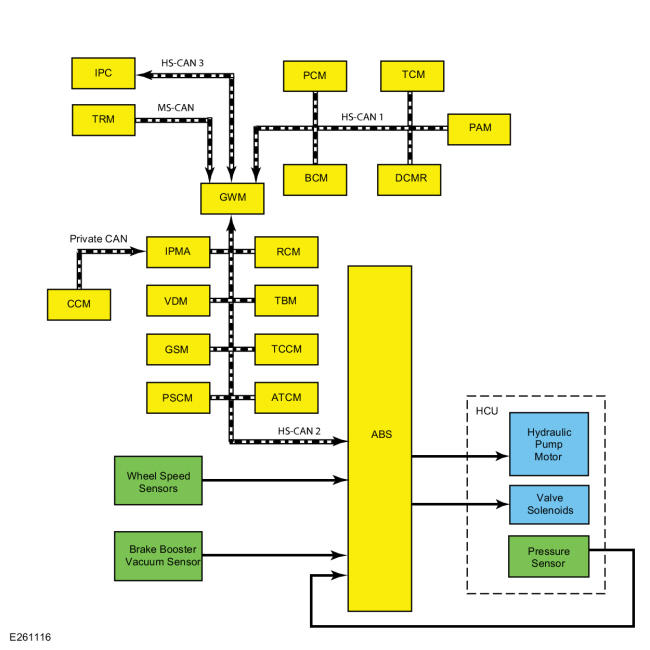

System Diagram
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Description |
|---|---|
| 1 | Hydraulic pressure sensor |
| 2 | HCU |
| 3 | Private CAN |
| 4 | Hydraulic pump motor |
| 5 | Brake booster vacuum sensor |
| 6 | ABS module |
| 7 | Hydraulic valve solenoids |
| 8 | GWM |
| 9 | RCM |
| 10 | PCM |
| 11 | BCM |
| 12 | IPMA |
| 13 | IPC |
| 14 | VDM |
| 15 | Wheel speed sensors |
| 16 | TBM |
| 17 | CCM |
| 18 | TCM |
| 19 | PAM |
| 20 | DCMR |
| 21 | PSCM |
| 22 | ATCM |
| 23 | GSM |
| 24 | TCCM |
| 25 | TRM |
