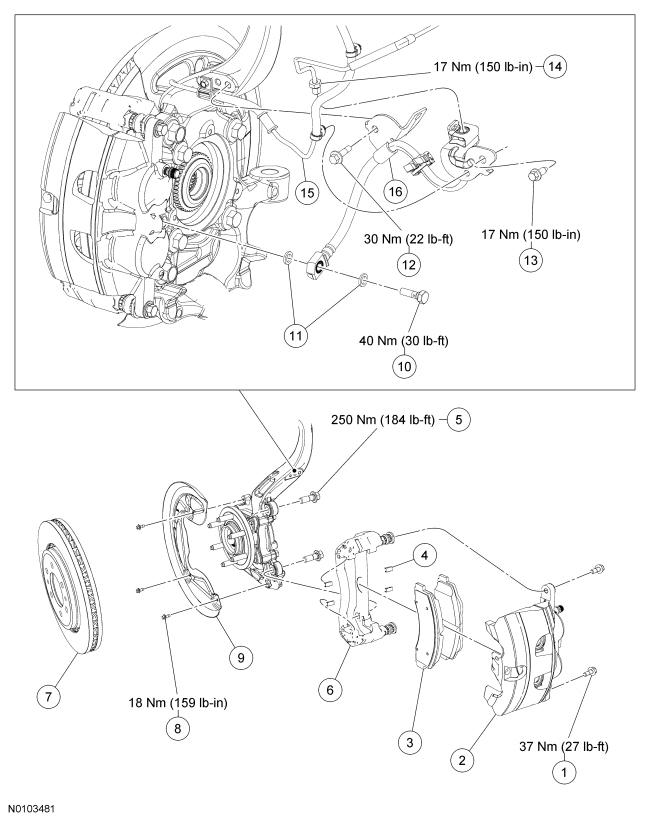

Front Disc Brake System - Exploded View
WARNING: This page is about a different car, the 2017 Lincoln Navigator and 2017 Ford Expedition. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
Rear Wheel Drive (RWD) shown, Four-Wheel Drive (4WD) similar.
| Item | Part Number | Description |
|---|---|---|
| 1 | - | Brake caliper guide pin bolt (part of kit 2C150) |
| 2 | 2B120 RH/ 2B121 LH RH/ 2B121 LH | Brake caliper |
| 3 | 2001 | Brake disc pad (2 required) |
| 4 | - | Spring clip (part of 2C321) (2 required) |
| 5 | W714743 | Brake caliper anchor plate bolt (2 required) |
| 6 | 2B292 | Brake caliper anchor plate |
| 7 | 1125 | Brake disc |
| 8 | W505252 | Brake disc shield bolt (3 required) |
| 9 | 2K004 RH/ 2K005 LH RH/ 2K005 LH | Brake disc shield |
| 10 | 385116 | Brake caliper flow bolt |
| 11 | 388949 | Copper washers |
| 12 | W506423 | Brake flexible hose bracket-to-wheel knuckle bolt |
| 13 | W712215 | Brake flexible hose bracket-to-frame bolt |
| 14 | - | Brake tube fitting (part of 2263 RH/ 2264 LH) |
| 15 | 2C204 | Wheel speed sensor harness |
| 16 | 2078 | Brake flexible hose |
