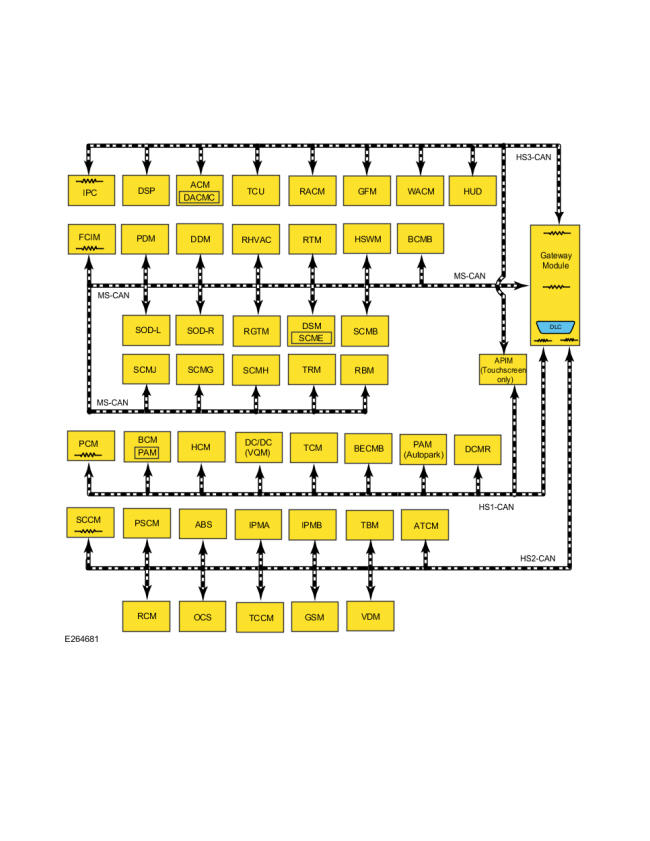

System Diagram
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
For vehicles equipped with pre-collision assist, the CCM does not communicate directly on the HS-CAN2. The CCM communicates with the IPMA on a private CAN, and the IPMA communicates on the HS-CAN2. For description and diagnostic information, refer to CRUISE CONTROL - VEHICLES WITH: ADAPTIVE CRUISE CONTROL
.
| Item | Description |
|---|---|
| 1 | IPC |
| 2 | DDM |
| 3 | PDM |
| 4 | Audio DSP |
| 5 | RHVAC |
| 6 | ACM |
| 7 | PCM |
| 8 | SODL |
| 9 | SODR |
| 10 | FCIM |
| 11 | RTM |
| 12 | APIM (Touchscreen only) |
| 13 | PSCM |
| 14 | IPMA |
| 15 | RCM |
| 16 | HUD module |
| 17 | SCCM |
| 18 | ABS module |
| 19 | TBM |
| 20 | BCM |
| 21 | PAM |
| 22 | DSM |
| 23 | GWM |
| 24 | SCMH |
| 25 | DCMR |
| 26 | SCME |
| 27 | HCM |
| 28 | TCU |
| 29 | RACM |
| 30 | DLC |
| 31 | TCCM |
| 32 | GSM |
| 33 | DCDC (Voltage Quality Module [VQM]) |
| 34 | SCMG |
| 35 | SCMJ |
| 36 | TCM |
| 37 | BECMB |
| 38 | VDM |
| 39 | ATCM |
| 40 | OCS |
| 41 | IPMB |
| 42 | GFM |
| 43 | DACMC |
| 44 | PAM (Autopark) |
| 45 | HSWM |
| 46 | SCMB |
| 47 | BCMB |
| 48 | RGTM |
| 49 | WACM |
| 50 | TRM |
| 51 | RBM |
Module Network Chart
| Module Name | Network Type | Terminating Module |
|---|---|---|
| APIM | HS-CAN1 | No |
| HS-CAN3 | No | |
| ATCM | HS-CAN2 | No |
| ABS module | HS-CAN2 | No |
| ACM | HS-CAN3 | No |
| Audio DSP | HS-CAN3 | No |
| BECMB (North America) | HS-CAN1 | No |
| BCM | HS-CAN1 | No |
| BCMB (memory steering column and pedals) | MS-CAN | No |
| DACMC (if equipped) (integrated with ACM) | HS-CAN3 | No |
| DCMR (electronic limited slip differential) (if equipped) | HS-CAN1 | No |
| DCDC (Voltage Quality Module [VQM]) | HS-CAN1 | No |
| DDM | MS-CAN | No |
| DSM (if equipped) | MS-CAN | No |
| FCIM | MS-CAN | Yes |
| GFM (remote CD module) (if equipped) | HS-CAN3 | No |
| GWM | HS-CAN1 | Yes |
| HS-CAN2 | Yes | |
| HS-CAN3 | Yes | |
| MS-CAN | Yes | |
| GSM | HS-CAN2 | No |
| HCM | HS-CAN1 | No |
| HUD module (if equipped) | HS-CAN3 | No |
| HSWM (if equipped) | MS-CAN | No |
| IPC | HS-CAN3 | Yes |
| IPMA (if equipped) | HS-CAN2 | No |
| IPMB | HS-CAN2 | No |
| OCS | HS-CAN2 | No |
| PAM (without active park assist) (integrated with BCM) (if equipped) | HS-CAN1 | No |
| PAM (with active park assist, if equipped)) | HS-CAN1 | No |
| PSCM | HS-CAN2 | No |
| PCM | HS-CAN1 | Yes |
| PDM | MS-CAN | No |
| RBM (if equipped) | MS-CAN | No |
| RACM | HS-CAN3 | No |
| RGTM (if equipped) | MS-CAN | No |
| RHVAC | MS-CAN | No |
| RTM | MS-CAN | No |
| RCM | HS-CAN2 | No |
| SODL (if equipped) | MS-CAN | No |
| SODR (if equipped) | MS-CAN | No |
| SCMB (if equipped) | MS-CAN | No |
| SCME (if equipped) (integrated with DSM) | MS-CAN | No |
| SCMG (if equipped) | MS-CAN | No |
| SCMH (if equipped) | MS-CAN | No |
| SCMJ (if equipped) | MS-CAN | No |
| SCCM | HS-CAN2 | Yes |
| TCU (if equipped) | HS-CAN3 | No |
| TBM (if equipped) | HS-CAN2 | No |
| TRM | MS-CAN | No |
| TCCM (if equipped) | HS-CAN2 | No |
| TCM | HS-CAN1 | No |
| VDM (if equipped) | HS-CAN2 | No |
| WACM (if equipped) | HS-CAN3 | No |
