Electronic Engine Controls - Component Location

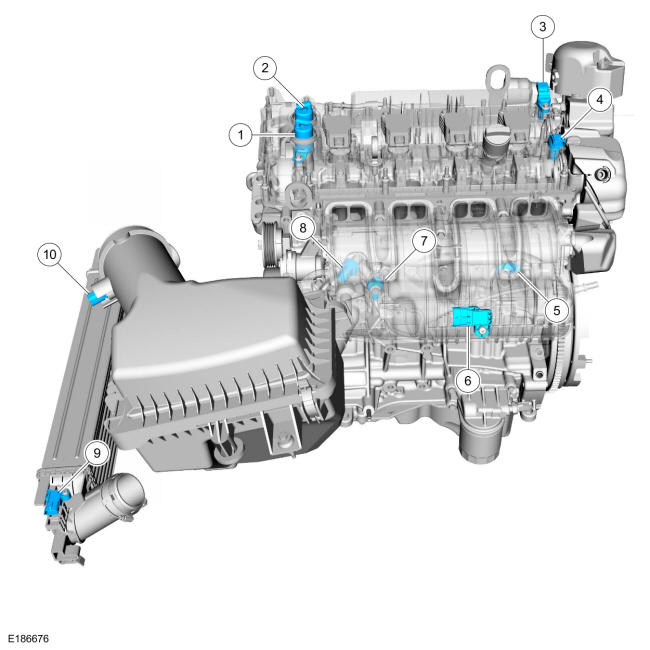

Electronic Engine Controls- LH
| Item | Description |
|---|---|
| 1 | Intake VCT oil control solenoid |
| 2 | Exhaust VCT oil control solenoid |
| 3 | Exhaust CMP sensor |
| 4 | Intake CMP sensor |
| 5 | Rear KS |
| 6 | MAPT sensor |
| 7 | Front KS |
| 8 | FRP sensor |
| 9 | Turbocharger boost pressure sensor |
| 10 | IAT sensor |

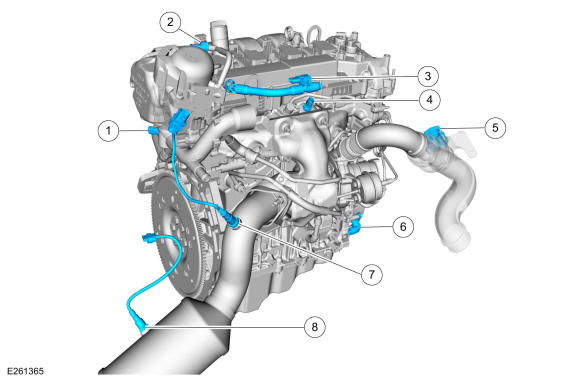

Electronic Engine Controls - RH
| Item | Description |
|---|---|
| 1 | ECT sensor |
| 2 | Fuel pressure sensor |
| 3 | Crankcase pressure sensor |
| 4 | CHT 2 (CHT2) sensor |
| 5 | TC bypass valve |
| 6 | CKP sensor |
| 7 | HO2S |
| 8 | Catalyst monitor sensor |

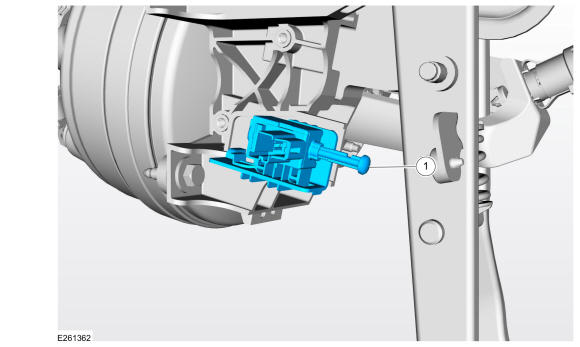

Clutch Pedal Position (CPP) switch
| Item | Description |
|---|---|
| 1 | CPP switch |

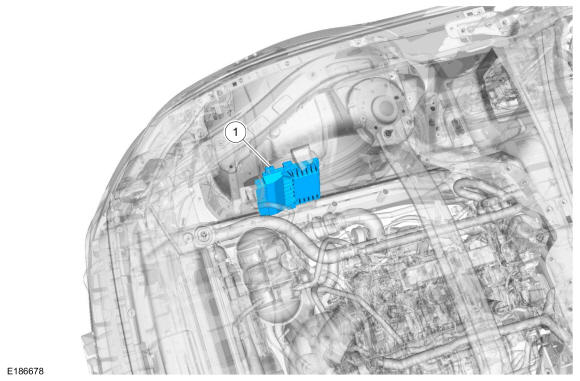

Powertrain Control Module (PCM)
| Item | Description |
|---|---|
| 1 | PCM |

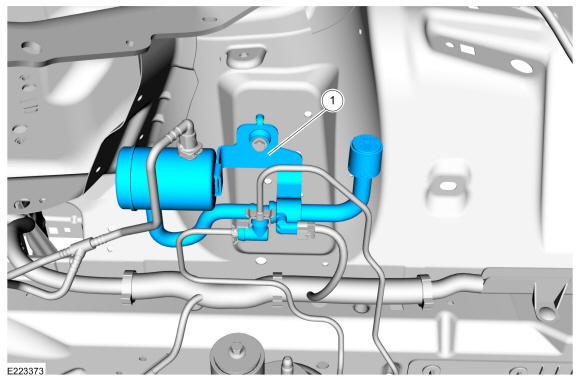

Engine Mount Control Solenoid
| Item | Description |
|---|---|
| 1 | Engine mount control solenoid |
