Electronic Engine Controls - Component Location

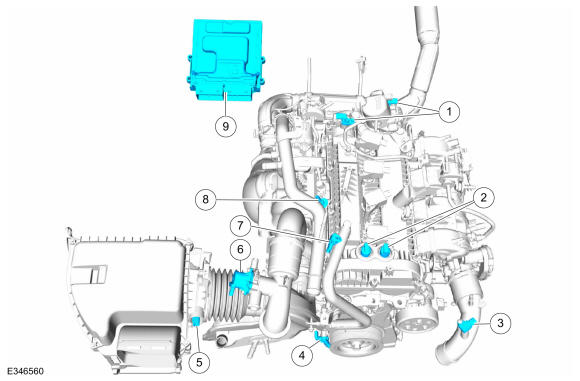

Electronic Engine Controls- Front
| Item | Description |
|---|---|
| 1 | CMP sensors |
| 2 | Variable Camshaft Timing VCT Oil Control Solenoids |
| 3 | Turbocharger Boost Pressure Sensor |
| 4 | CKP sensor |
| 5 | IAT sensor |
| 6 | Turbocharger Bypass Valve |
| 7 | Crankcase pressure sensor |
| 8 | Cylinder Head Temperature 2 (CHT2) sensor |
| 9 | PCM |

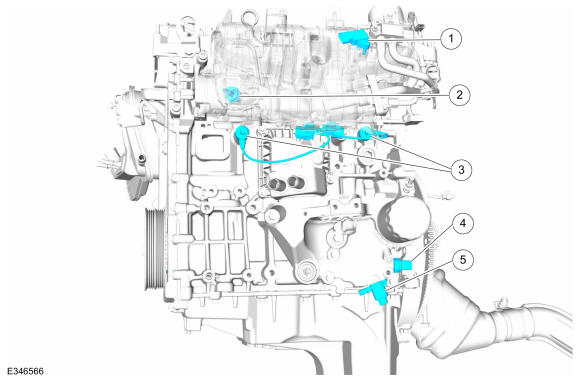

Electronic Engine Controls - LH side
| Item | Description |
|---|---|
| 1 | MAPT sensor |
| 2 | FRP sensor |
| 3 | KS sensors |
| 4 | EOP sensor |
| 5 | Oil Pressure Control Solenoid |

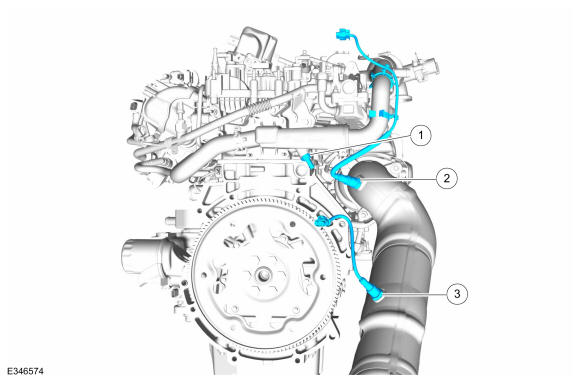

Electronic engine Controls - Rear of engine
| Item | Description |
|---|---|
| 1 | ECT sensor |
| 2 | HO2S (HO2S) sensor |
| 3 | Catalyst Monitor sensor |
