Electronic Engine Controls - Component Location

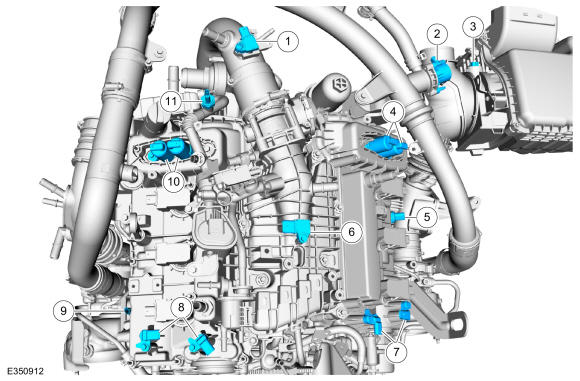

Electronic Engine Controls- Upper
| Item | Description |
|---|---|
| 1 | Turbocharger Boost Pressure (TCBP) and Charger Air Cooler Temperature (CACT) Sensor |
| 2 | Turbocharger bypass valve |
| 3 | IAT sensor |
| 4 | Right hand VCT oil control solenoids |
| 5 | EOP sensor |
| 6 | MAPT sensor |
| 7 | Right hand CMP sensors |
| 8 | Left hand CMP sensors |
| 9 | CHT 2 (CHT2) sensor |
| 10 | Left hand VCT oil control solenoids |
| 11 | Exhaust Pressure sensor |

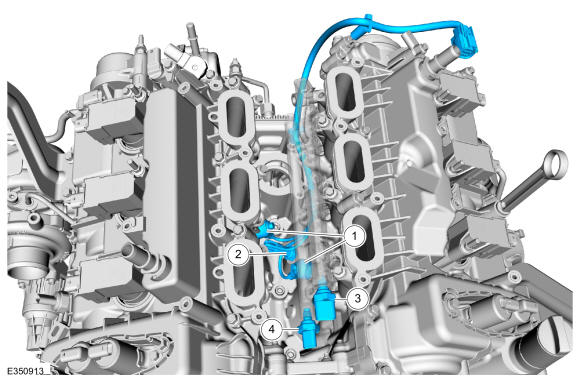

Electronic Engine Controls- Top
| Item | Description |
|---|---|
| 1 | KS |
| 2 | ECT sensor |
| 3 | Fuel Rail Pressure and Temperature sensor |
| 4 | FRP sensor |
Electronic Engine Controls- Front
| Item | Description |
|---|---|
| 1 | Oil Pressure Control Solenoid |

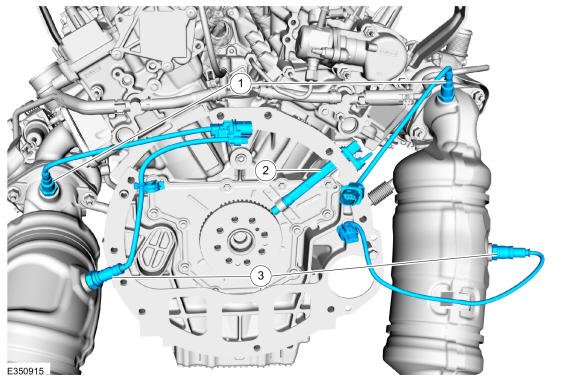

Electronic Engine Controls - Rear
| Item | Description |
|---|---|
| 1 | HO2S |
| 2 | CKP sensor |
| 3 | Catalyst monitor sensors |

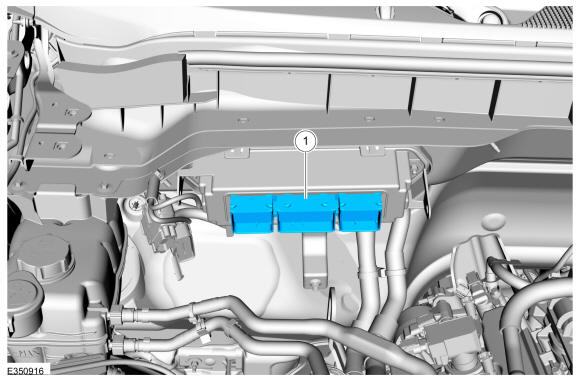

Powertrain Control Module (PCM)
| Item | Description |
|---|---|
| 1 | PCM |
