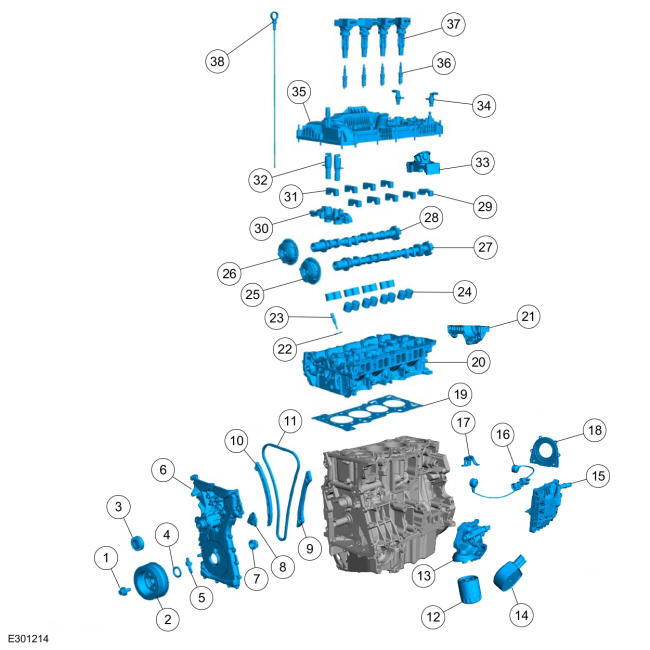

Exploded View Of Engine -- Front and Upper Components
WARNING: This page is about a different variant/trim than selected.
| Item | Part Number | Description |
|---|---|---|
| 1 | 6K340 | Crankshaft pulley bolt |
| 2 | 6316 | Crankshaft damper |
| 3 | 19A216 | Accessory drive belt idler pulley |
| 4 | 6700 | Crankshaft front seal |
| 5 | 6C315 | Crankshaft Position (CKP) sensor |
| 6 | 6019 | Engine front cover |
| 7 | 6306 | Crankshaft sprocket |
| 8 | 6K254 | Timing chain tensioner |
| 9 | 6K297 | Timing chain guide |
| 10 | 6K255 | Timing chain tensioner arm |
| 11 | 6268 | Timing chain |
| 12 | 6714 | Oil filter |
| 13 | 6881 | Oil filter adapter |
| 14 | 6A642 | Oil cooler |
| 15 | 6A785 | Crankcase vent oil separator |
| 16 | 12A699 | Knock sensor (KS) (2 required) |
| 17 | 8K574 | Coolant hose bracket |
| 18 | 6K318 | Crankshaft rear oil seal |
| 19 | 6051 | Head gasket |
| 20 | 6049 | Cylinder head |
| 21 | 6P036 | Cylinder head cover assembly |
| 22 | 9A462 | Cylinder head temperature (CHT) sensor heat shield |
| 23 | 6G004 | CHT sensor |
| 24 | 6500 | Valve tappet (16 required) |
| 25 | 6C524 | Intake variable camshaft timing (VCT) unit |
| 26 | 6C525 | Exhaust variable camshaft timing (VCT) unit |
| 27 | 6A271 | Camshaft (intake) |
| 28 | 6A272 | Camshaft (exhaust) |
| 29 | -- | Intake camshaft rear bearing cap (part of 6049) |
| 30 | -- | Camshaft front bearing cap (part of 6049) |
| 31 | -- | Camshaft bearing cap (part of 6049) (8 required) |
| 32 | 6B297 | Variable camshaft timing (VCT) oil control solenoid (2 required) |
| 33 | 9A413 | High-pressure fuel pump drive unit |
| 34 | 12K073 | Camshaft position (CMP) sensor (2 required) |
| 35 | 6K271 | Valve cover |
| 36 | 12405 | Spark plug (4 required) |
| 37 | 12A366 | Ignition coil-on-plugs (4 required) |
| 38 | 6750 | Oil indicator |
