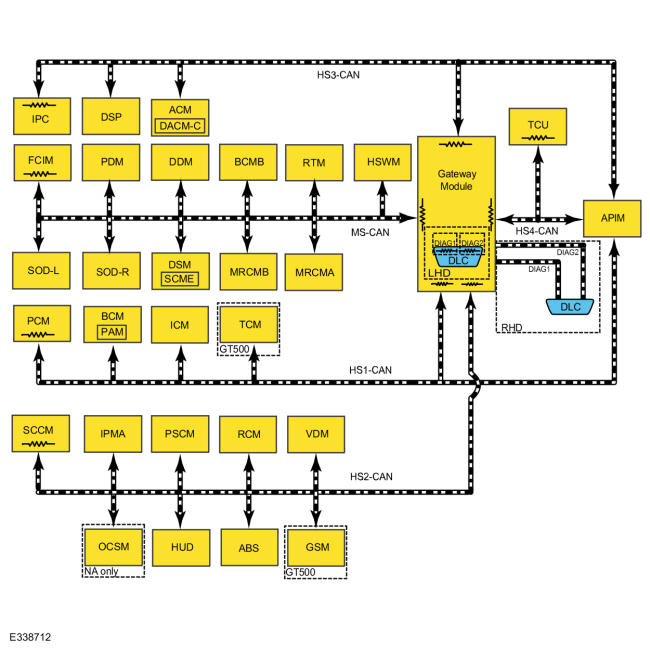

System Diagram
NOTE:
For vehicles equipped with adaptive cruise control and pre-collision assist, the CCM does not communicate directly on the HS-CAN2. The CCM communicates with the IPMA on a private CAN, and the IPMA communicates on the HS-CAN2. For description and diagnostic information, refer to CRUISE CONTROL
Module Network Chart
| Module Name | Network Type | Terminating Module |
|---|---|---|
| APIM (if equipped) | HS-CAN1 | No |
| HS-CAN3 | No | |
| HS-CAN4 | No | |
| ABS module | HS-CAN2 | No |
| ACM | HS-CAN3 | No |
| DSP (if equipped) | HS-CAN3 | No |
| BCM | HS-CAN1 | No |
| BCMB | MS-CAN | No |
| DACMC (integrated with ACM) | HS-CAN3 | No |
| DDM (if equipped) | MS-CAN | No |
| DSM (if equipped) | MS-CAN | No |
| FCIM | MS-CAN | Yes |
| GSM | HS-CAN2 | No |
| GWM | HS-CAN1 | Yes |
| HS-CAN2 | Yes | |
| HS-CAN3 | Yes | |
| HS-CAN4 | Yes | |
| MS-CAN | Yes | |
| HSWM (if equipped) | MS-CAN | No |
| HUD module (if equipped) | HS-CAN2 | No |
| ICM (if equipped) | HS-CAN1 | No |
| IPC | HS-CAN3 | Yes |
| IPMA (if equipped) | HS-CAN2 | No |
| MRCMA (if equipped) | MS-CAN | No |
| MRCMB (if equipped) | MS-CAN | No |
| OCSM | HS-CAN2 | No |
| PAM (integrated with BCM) | HS-CAN1 | No |
| PSCM | HS-CAN2 | No |
| PCM | HS-CAN1 | Yes |
| PDM (if equipped) | MS-CAN | No |
| RTM | MS-CAN | No |
| RCM | HS-CAN2 | No |
| SCME (integrated with DSM) (if equipped) | MS-CAN | No |
| SODL (if equipped) | MS-CAN | No |
| SODR (if equipped) | MS-CAN | No |
| SCCM | HS-CAN2 | Yes |
| TCM | HS-CAN1 | No |
| TCU | HS-CAN4 | Yes |
| VDM (if equipped) | HS-CAN2 | No |
