Climate Control System - Vehicles With: Electronic Manual Temperature Control (EMTC) - Component Location

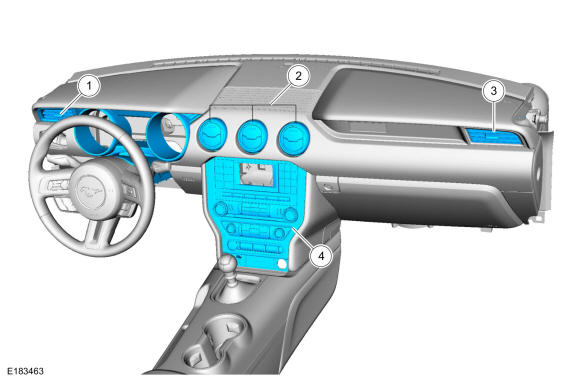

| Item | Description |
|---|---|
| 1 | Driver side register |
| 2 | Center registers |
| 3 | Passenger side register |
| 4 | FCIM |

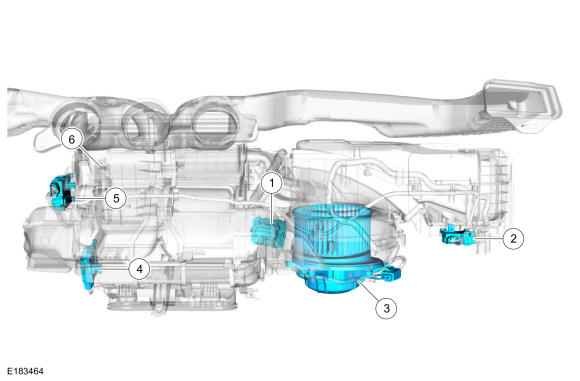

| Item | Description |
|---|---|
| 1 | Blower motor speed control |
| 2 | Air inlet door actuator |
| 3 | Blower motor |
| 4 | Driver side temperature door actuator |
| 5 | Air distribution door actuator |
| 6 | Evaporator temperature sensor |
| Item | Description |
|---|---|
| 1 | Climate control housing |
| 2 | Thermostatic expansion valve |
| 3 | Evaporator outlet line |
| 4 | Condenser outlet line |
| 5 | A/C compressor inlet line |
| 6 | A/C compressor |
| 7 | A/C compressor outlet line |
| 8 | A/C pressure transducer |
| 9 | Condenser |
| 10 | Receiver drier |
