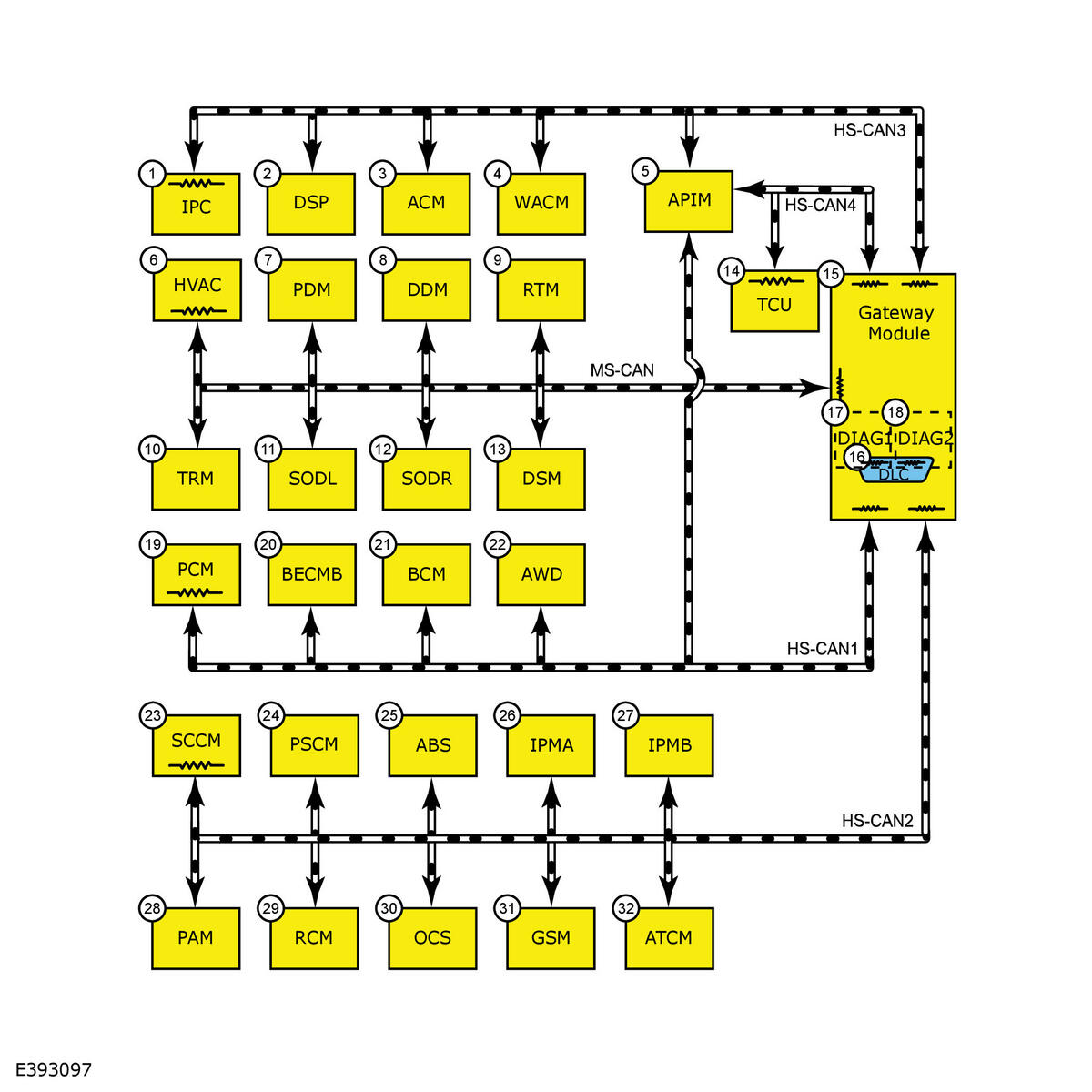

System Diagram
WARNING: This page is about a different car, the 2024 Ford Bronco Sport. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
Modules that communicate on a private Controller Area Network (CAN) are diagnosed in the module's home section and are not included in this article.
| Item | Description |
|---|---|
| 1 | IPC |
| 2 | DSP |
| 3 | ACM |
| 4 | WACM |
| 5 | APIM |
| 6 | HVAC module |
| 7 | PDM |
| 8 | DDM |
| 9 | RTM |
| 10 | TRM |
| 11 | SODL |
| 12 | SODR |
| 13 | DSM |
| 14 | TCU |
| 15 | GWM |
| 16 | DLC |
| 17 | DIAG1 |
| 18 | DIAG2 |
| 19 | PCM |
| 20 | BECMB |
| 21 | BCM |
| 22 | AWD module |
| 23 | SCCM |
| 24 | PSCM |
| 25 | ABS module |
| 26 | IPMA |
| 27 | IPMB |
| 28 | PAM |
| 29 | RCM |
| 30 | OCS module |
| 31 | GSM |
| 32 | ATCM |
Module Network Chart
| Module Name | Network Type | Terminating Module |
|---|---|---|
| ABS module | HS-CAN2 | No |
| ACM | HS-CAN3 | No |
| APIM | HS-CAN1 | No |
| HS-CAN3 | No | |
| HS-CAN4 | No | |
| ATCM | HS-CAN2 | No |
| AWD module | HS-CAN1 | No |
| BCM | HS-CAN1 | No |
| BECMB | HS-CAN1 | No |
| DDM (if equipped) | MS-CAN | No |
| DSM (if equipped) | MS-CAN | No |
| DSP (if equipped) | HS-CAN3 | No |
| GSM (if equipped) | HS-CAN2 | No |
| GWM | HS-CAN1 | Yes |
| HS-CAN2 | Yes | |
| HS-CAN3 | Yes | |
| HS-CAN4 | Yes | |
| MS-CAN | Yes | |
| HVAC module | MS-CAN | Yes |
| IPC | HS-CAN3 | Yes |
| IPMA | HS-CAN2 | No |
| IPMB (if equipped) | HS-CAN2 | No |
| OCS module | HS-CAN2 | No |
| PAM (if equipped) | HS-CAN2 | No |
| PCM | HS-CAN1 | Yes |
| PDM (if equipped) | MS-CAN | No |
| PSCM | HS-CAN2 | No |
| RCM | HS-CAN2 | No |
| RTM | MS-CAN | No |
| SCCM | HS-CAN2 | Yes |
| SODL | MS-CAN | No |
| SODR | MS-CAN | No |
| TCU (if equipped) | HS-CAN4 | Yes |
| TRM (if equipped) | MS-CAN | No |
| WACM (if equipped) | HS-CAN3 | No |
