Connector End View C225A - Power Steering Control Module (PSCM)
WARNING: This page is about a different car, the 2024 Ford Maverick. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C225A | POWER STEERING CONTROL MODULE (PSCM) | 14401 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 3M5T-14474-DAA | Not Available | |
| 3M5T-14474-DBA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CBB22 (GN-OG) | 22 | FUSE - 22 OR CIRCUIT BREAKER | 3M5T-14474-DAA | ||||
| 2 | VDB25 (GN-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) HIGH | 3M5T-14474-DBA | ||||
| 3 | VDB26 (GY-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) LOW | 3M5T-14474-DBA | ||||

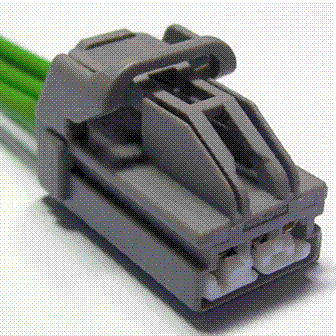

Available Pigtail Kits
Pigtail Kit Part Number
: WPT-1147
Service Part Number:
3U2Z-14S411-BHAB
Gauge:
16
Pin material:
Silver
Cavities:
3
Vehicle Uses:
Motor - Rear Window Wiper Motor - Seat Recline Refrigerator
