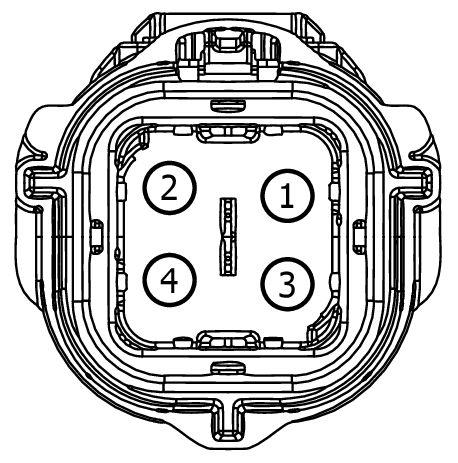

Connector End View C1457D - Direct Current/Direct Current (DC/DC) Converter Control Module
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1457D | DIRECT CURRENT/DIRECT CURRENT (DC/DC) CONVERTER CONTROL MODULE | 14B322 | part# N/A | Not Available |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number |
|---|---|---|---|---|---|
| 1 | HYB52 (OG) | 12 | CHARGER - BATTERY HIGH VOLTAGE NEGATIVE | N/A | |
| 2 | HYT03 (OG) | 12 | CTRL MOD. - HYBRID TRANSAXLE # HIGH VOLTAGE POS (HV+) | N/A | |
| 3 | HYT02 (OG) | 12 | CTRL MOD. - HYBRID TRANSAXLE # DC/DC NEG (-) | N/A | |
| 4 | HYB51 (OG) | 12 | CHARGER - BATTERY HIGH VOLTAGE POSITIVE | N/A |
