Installation Procedure
WARNING: This page is about a different car, the 2022 Cadillac CT5. However, it is still accessible from the selected car via links, so may be relevant.

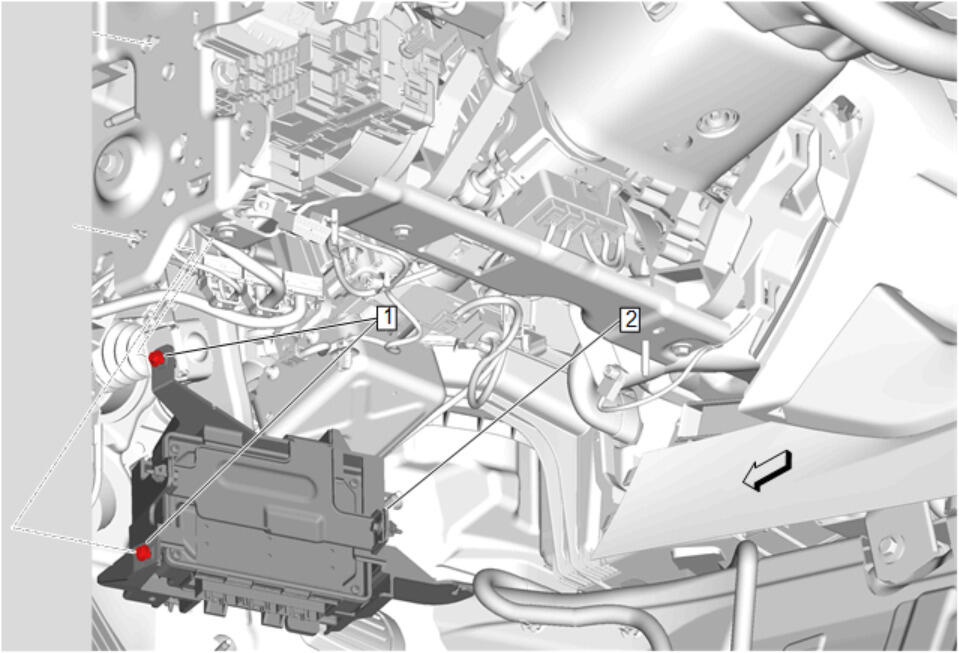

Serial Data Gateway Bracket (2) - Install
- Serial Data Gateway Module Bracket Bolt (1) - Tighten [2x] 2.5 N.m (22 lb in)
- Connect and position the wiring harness.

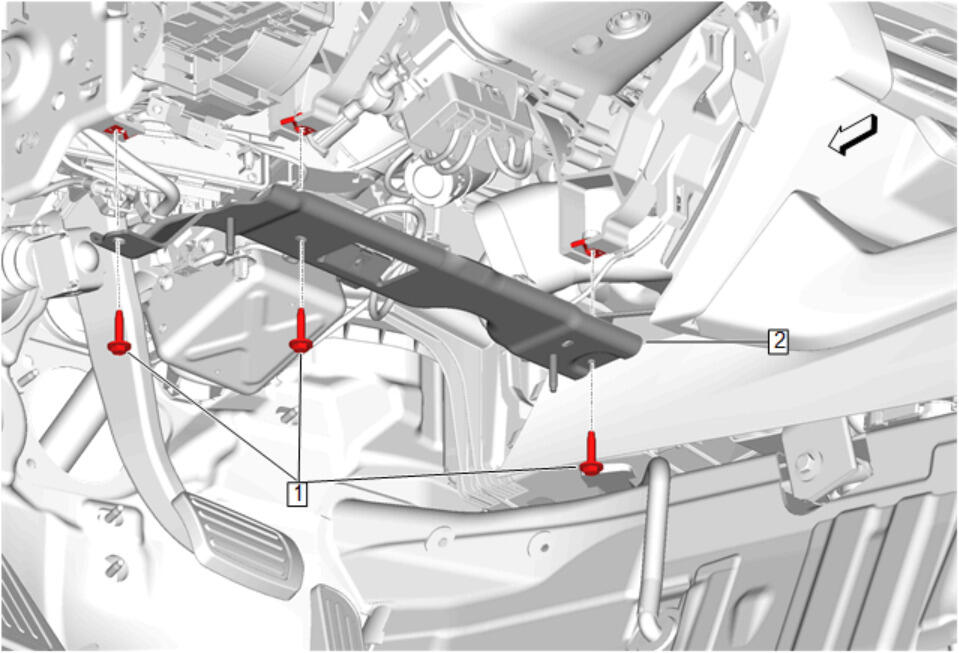

Instrument Panel Knee Bolster Deflector (2) - Install
- Instrument Panel Tie Bar Brace Bolt (1) - Install and tighten [3x] 9 N.m (80 lb in)

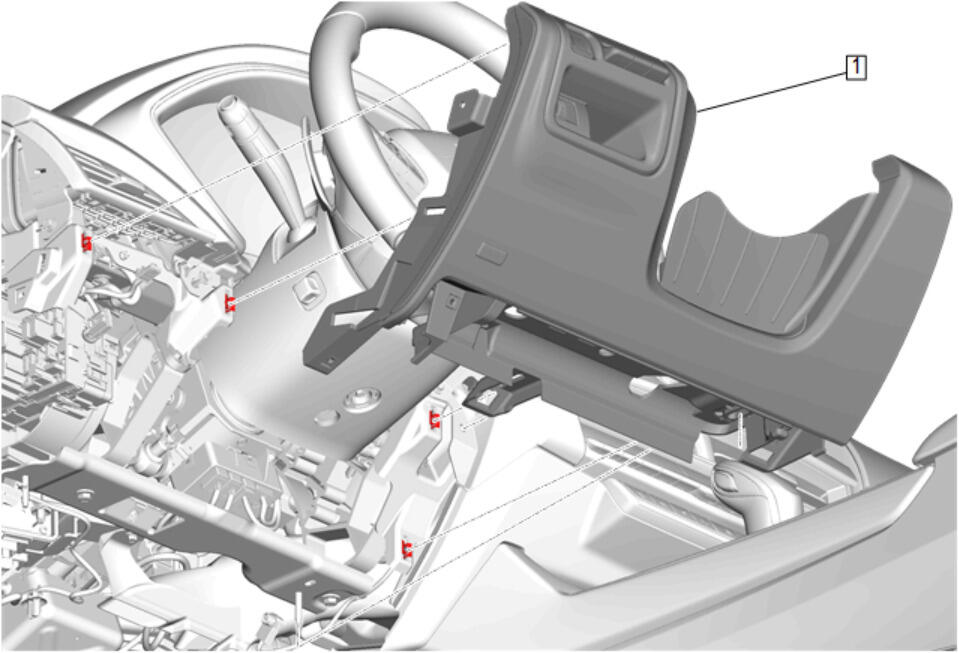

Instrument Panel Knee Bolster (1) - Install - Instrument Panel Knee Bolster Replacement
Instrument Panel Lower Trim Panel Insulator - Left Side (1) - Install - Instrument Panel Lower Trim Panel Insulator Replacement - Left Side

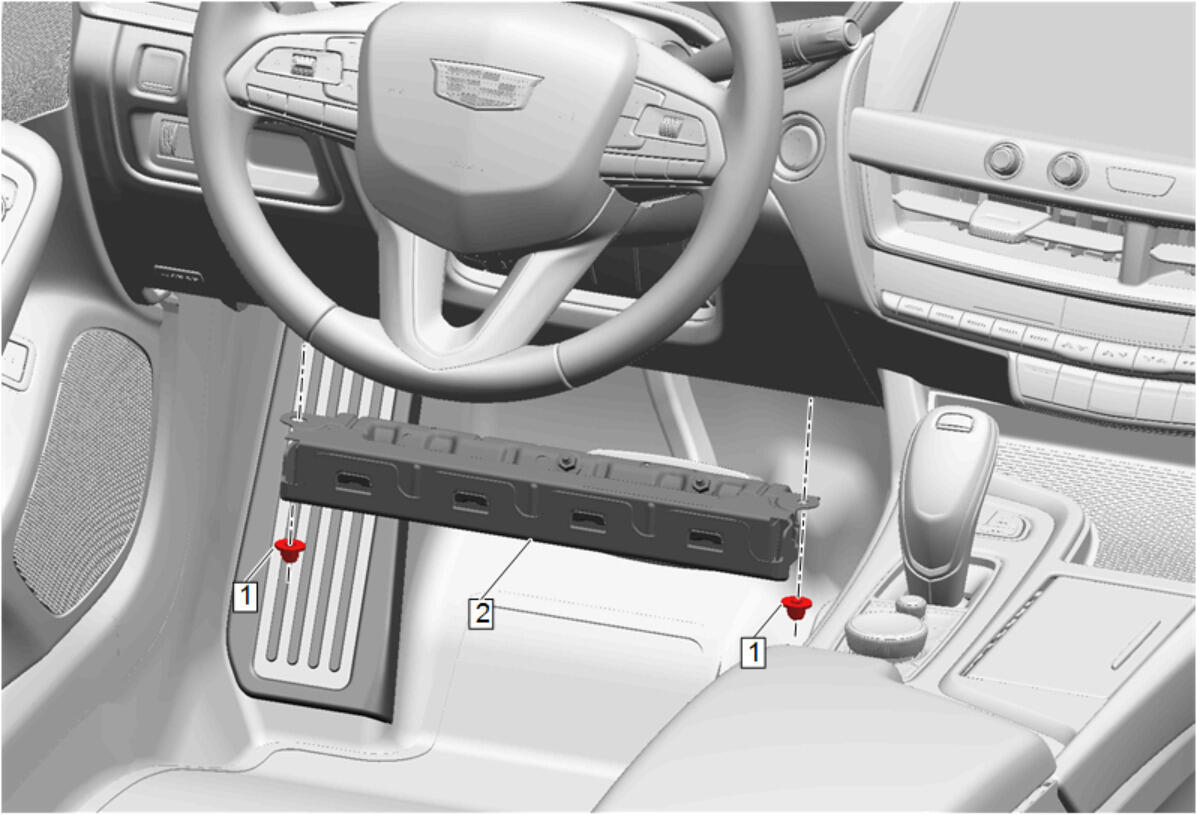

Instrument Panel Lower Airbag - Driver Side (2) - Install - Instrument Panel Lower Airbag Replacement - Driver Side

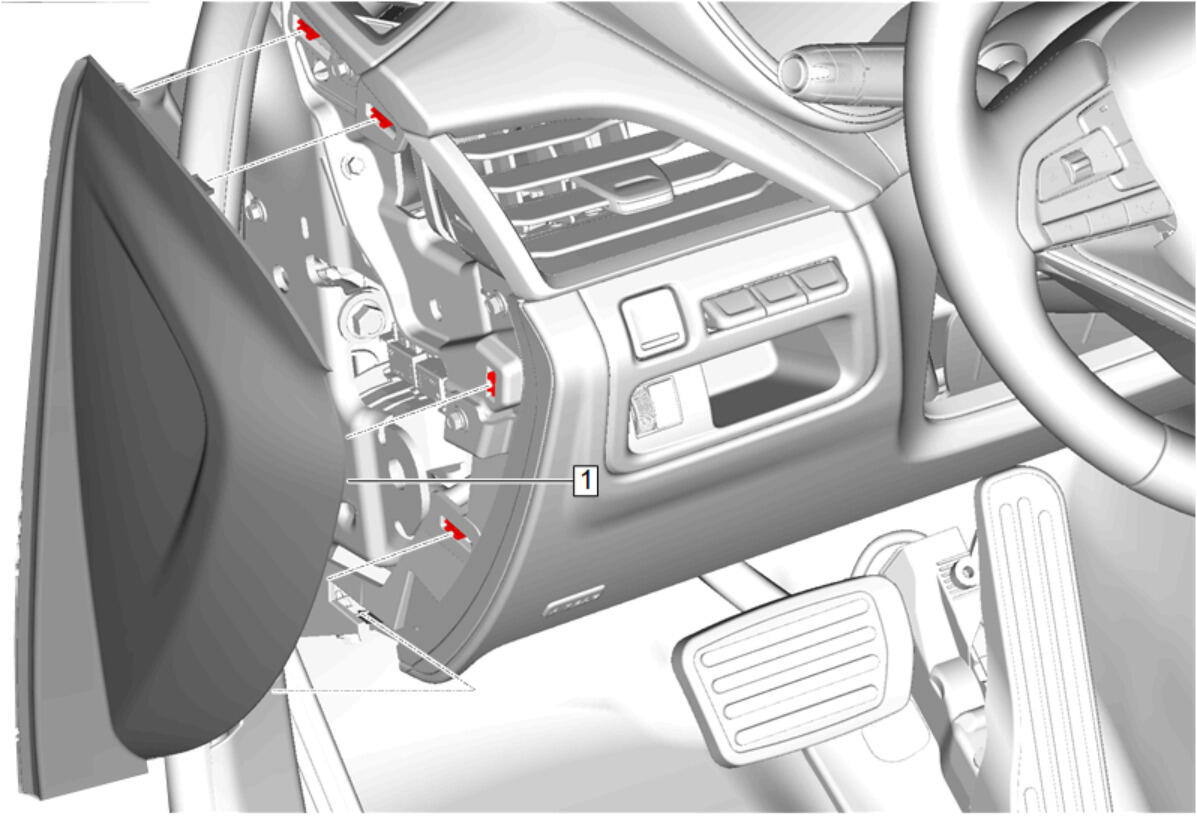

Instrument Panel Outer Trim Cover (1) - Install - Instrument Panel Outer Trim Cover Replacement
CAUTION:
Refer to Fastener Caution .
CAUTION:
Refer to Fastener Caution .
