Repair Procedures: Inspection: [Audio/Bluetooth/Voice]
| Switch |
Connector Terminal |
Resistance (±1%) |
| SEND |
2-6 |
430 Ω |
| END |
1.11 kΩ |
| SEEK UP |
2.11 kΩ |
| SEEK DOWN |
4.51 kΩ |
| Mode |
3-6 |
2.2 kΩ |
| MUTE |
2.88 kΩ |
| Voice |
3.88 kΩ |

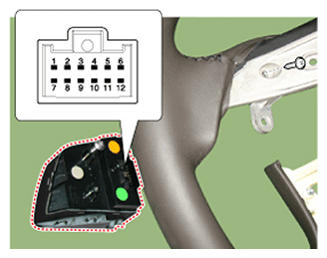

2. Check for resistance between terminals in each switch position (RH).
Courtesy of HYUNDAI MOTOR AMERICA
