Components (1)
WARNING: This page is about a different car, the 2017 Genesis G80. However, it is still accessible from the selected car via links, so may be relevant.

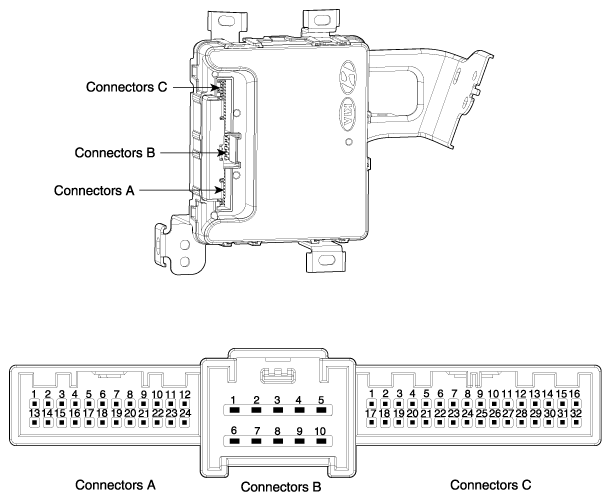

| No | Connector A | Connector B | Connector C |
|---|---|---|---|
| 1 | Immobilizer antenna GND | B + | IGN2 input |
| 2 | Bumper antenna GND | - | - |
| 3 | Trunk antenna GND | ESCL GRN | ESCL enable output |
| 4 | Indoor antenna 2 GND | - | Assist door button input |
| 5 | Driver's door antenna GND | GND | SSB_switch1 input |
| 6 | Indoor antenna 1 GND | B+POWER | EMS CAN |
| 7 | Door antenna assist GND | - | RPM signal input |
| 8 | SSB_LED OFF output | ESCL BAT | Wheel speed input |
| 9 | SSB_LED ACC output | - | Start Feedback signal input |
| 10 | SSB_LED IGN output | GND | Brake switch signal input (Normal Open) |
| 11 | SSB LED POWER | P signal input (AT specification) | |
| 12 | - | ESCL unlock signal input | |
| 13 | Immobilizer antenna power | - | |
| 14 | Bumper antenna power | - | |
| 15 | Trunk antenna power | - | |
| 16 | Indoor antenna 2 power | SSB switch 2 input | |
| 17 | Driver's door antenna power | - | |
| 18 | Indoor antenna 1 power | - | |
| 19 | Assist door antenna power | B CAN LOW | |
| 20 | IGN2 relay output | B CAN HIGH | |
| 21 | IGN2 relay output | Driver's door switch input | |
| 22 | ACC relay output | - | |
| 23 | SSB LED GND | ESCL CAN | |
| 24 | Starter relay output | - | |
| 25 | - | ||
| 26 | ACC | ||
| 27 | IGN2 |
