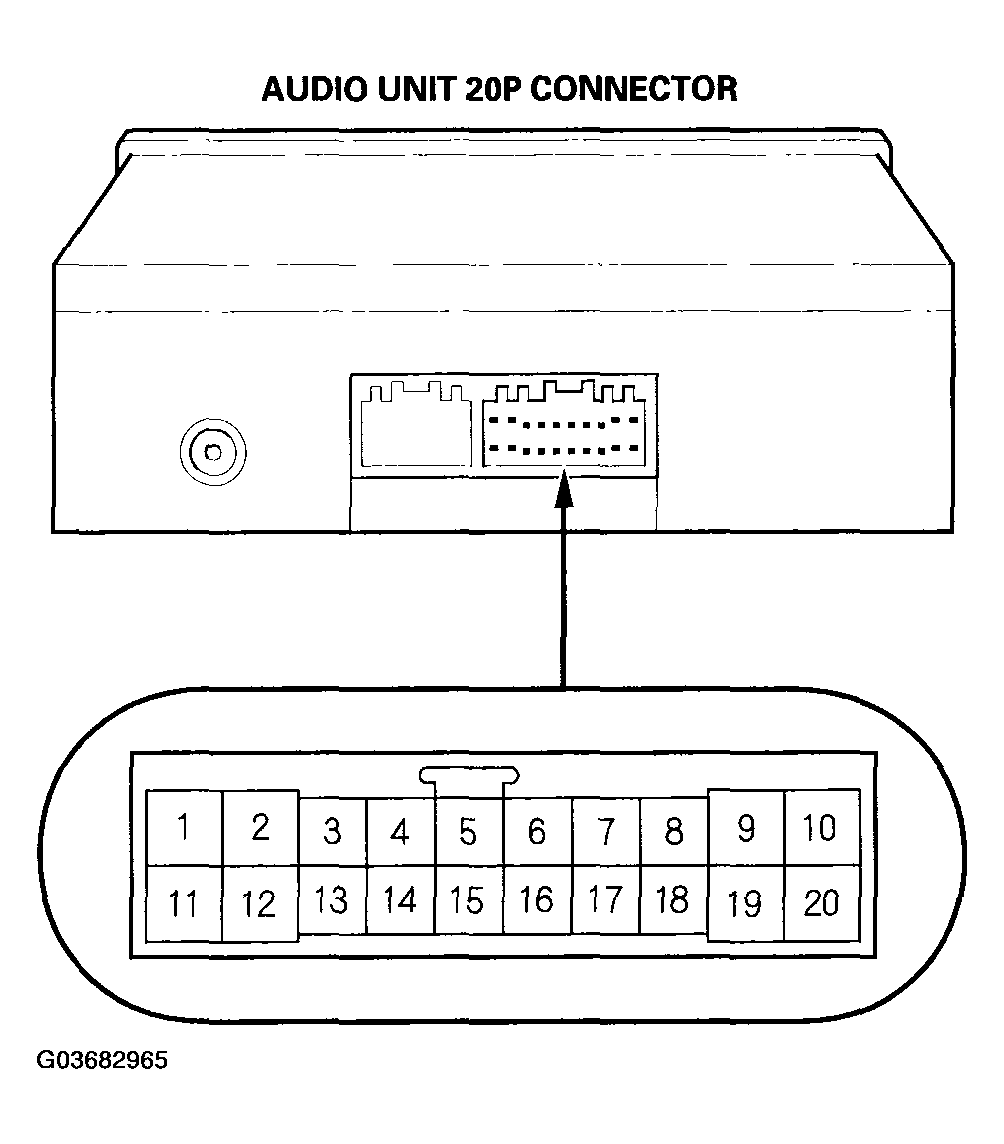

Audio Unit Connector Inputs and Outputs
AUDIO UNIT INPUT AND OUTPUT CONNECTORS DESCRIPTION
| Cavity | Wire | Connects to |
|---|---|---|
| 1 | WHT/GRN | Antenna |
| 2 | YEL/RED | ACC (Main stereo power supply) |
| 3 | - | Not used |
| 4 | - | Not used |
| 5 | PNK | Right rear speaker (+) (Optional: '00-03 models) |
| 6 | BLU/WHT | Left rear speaker (+) (Optional: '00-03 models) |
| 7 | GRN/YEL | Passenger's door speaker (+) |
| 8 | GRN/BLK | Driver's door speaker (+) |
| 9 | RED/BLK | Lights-on signal |
| 10 | WHT | Constant power |
| 11 | - | Not used |
| 12 | - | Not used |
| 13 | - | Not used |
| 14 | - | Not used |
| 15 | BLU/YEL | Right rear speaker (-) (Optional: '00-03 models) |
| 16 | BLU/BLK | Left rear speaker (-) (Optional: '00-03 models) |
| 17 | GRY/RED | Passenger's door speaker (-) |
| 18 | LT GRN | Driver's door speaker (-) |
| 19 | RED | Dash lights brightness controller |
| 20 | BLK | Ground (G403) |
