- CHECK CAN BUS LINE FOR DISCONNECTION (STEERING ANGLE SENSOR SUB BUS LINE)
- Turn the ignition switch to the LOCK position.

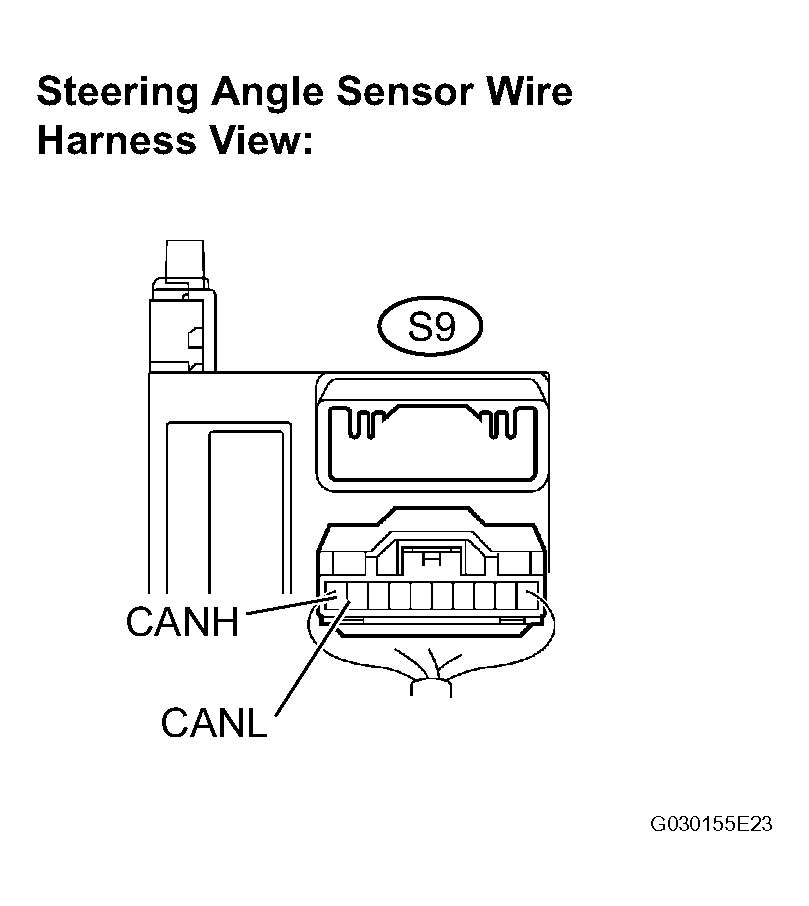

- Disconnect the steering angle sensor connector (S9).
- Measure the resistance according to the value(s) in TESTER CONNECTION SPECIFIED VALUE .
Standard resistance
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
TESTER CONNECTION SPECIFIED VALUETester Connection Condition Specified Value S9-10 (CANH) - S9-9 (CANL) - Ignition switch OFF
- Stop light switch OFF
54 to 69 ohms
NG: REPAIR OR REPLACE STEERING ANGLE SENSOR SUB BUS LINE OR CONNECTOR (CAN-H, CAN-L)
OK: Go to next step
- CHECK WIRE HARNESS (IG1, ESS)

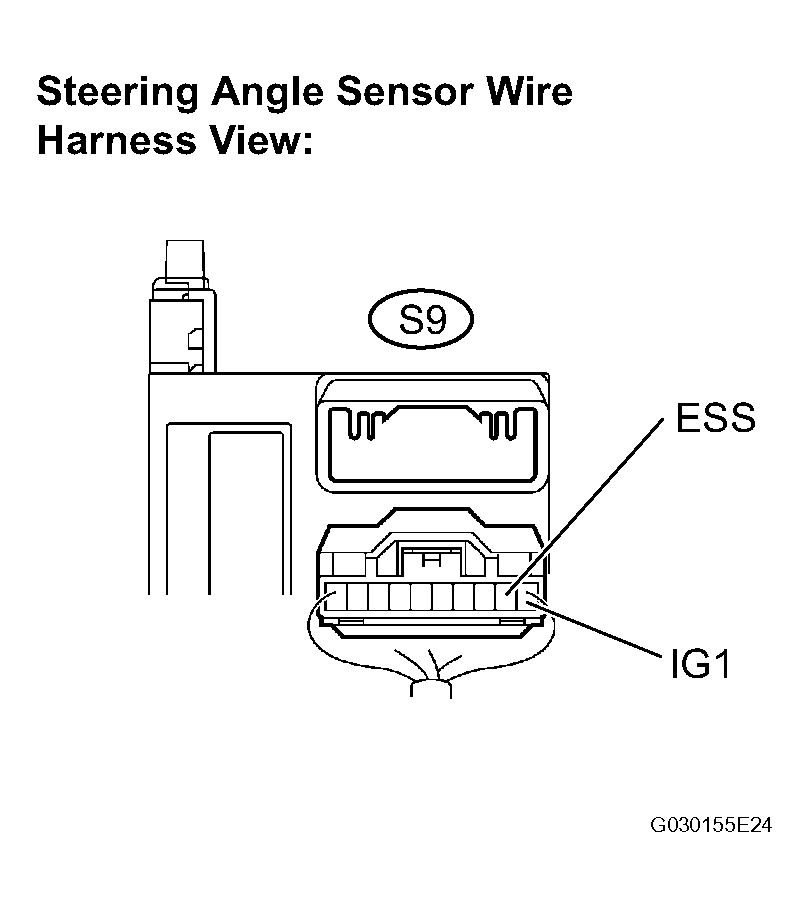

- Measure the resistance according to the value(s) in TESTER CONNECTION SPECIFIED VALUE .
Standard resistance
TESTER CONNECTION SPECIFIED VALUETester Connection Condition Specified Value S9-2 (ESS) - Body ground Always Below 1 ohms - Measure the voltage according to the value(s) in TESTER CONNECTION SPECIFIED VALUE .
Standard voltage
TESTER CONNECTION SPECIFIED VALUETester Connection Condition Specified Value S9-1 (IG) - Body ground - Ignition switch ON
- Stop light switch OFF
10 to 14 V
NG: REPAIR OR REPLACE WIRE HARNESS OR CONNECTOR
OK: REPLACE STEERING ANGLE SENSOR
- Measure the resistance according to the value(s) in TESTER CONNECTION SPECIFIED VALUE .
