XM Receiver Connector for Inputs and Outputs (Without AcuraLink)
WARNING: This page is about a different car, the 2009 Acura MDX, 2008 Acura MDX, and 2007 Acura MDX. However, it is still accessible from the selected car via links, so may be relevant.
When replacing an XM receiver connector, match the wires to the cavities listed in the following tables.

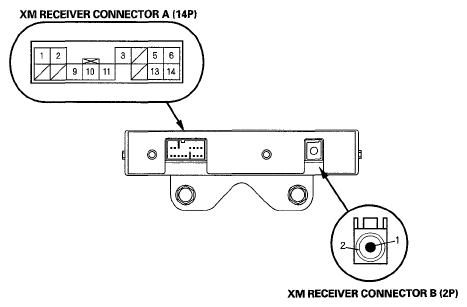

XM RECEIVER CONNECTOR A (14P) (without AcuraLink)
XM RECEIVER A (14P) CONNECTOR TERMINAL REFERENCE
| Cavity | Wire | Connects to | ||
|---|---|---|---|---|
| A1 | WHT | XM receiver (+B) | ||
| A2 | RED | XM receiver (ACC) | ||
| A3 | BRN(1) | Audio unit, Navigation unit, Navigation display unit (GANET BUS SH) | ||
| A5 | RED | Audio unit (GANET AUDIO R+) | ||
| A6 | BLK | Audio unit (GANET AUDIO L+) | ||
| A9 | GRN | Audio unit, Navigation unit, Navigation display unit (GANET BUS+) | ||
| A10 | RED | Audio unit, Navigation unit, Navigation display unit (GANET BUS-) | ||
| A11 | BLK | Ground (G606) | ||
| A13 | WHT | Audio unit (GANET AUDIO R-) | ||
| A14 | GRN | Audio unit (GANET AUDIO L-) | ||
|
||||
