Audio Unit Connector for Inputs and Outputs
WARNING: This page is about a different car, the 2008 Honda Pilot, 2007 Honda Pilot, and 2006 Honda Pilot. However, it is still accessible from the selected car via links, so may be relevant.
When replacing an audio unit connector, match the wires to the cavities listed in CONNECTOR TERMINAL REFERENCE TABLE .

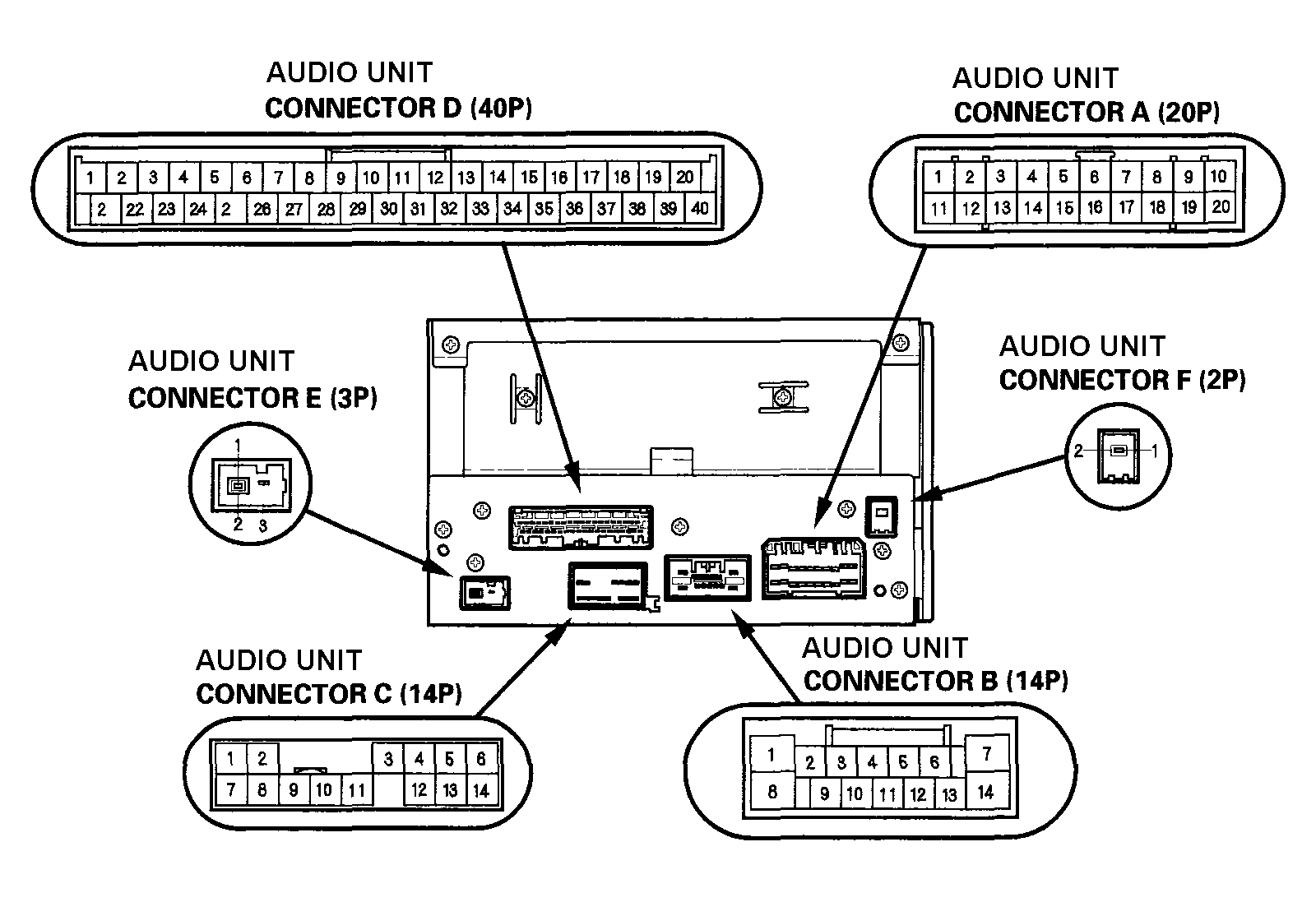

Except LX model

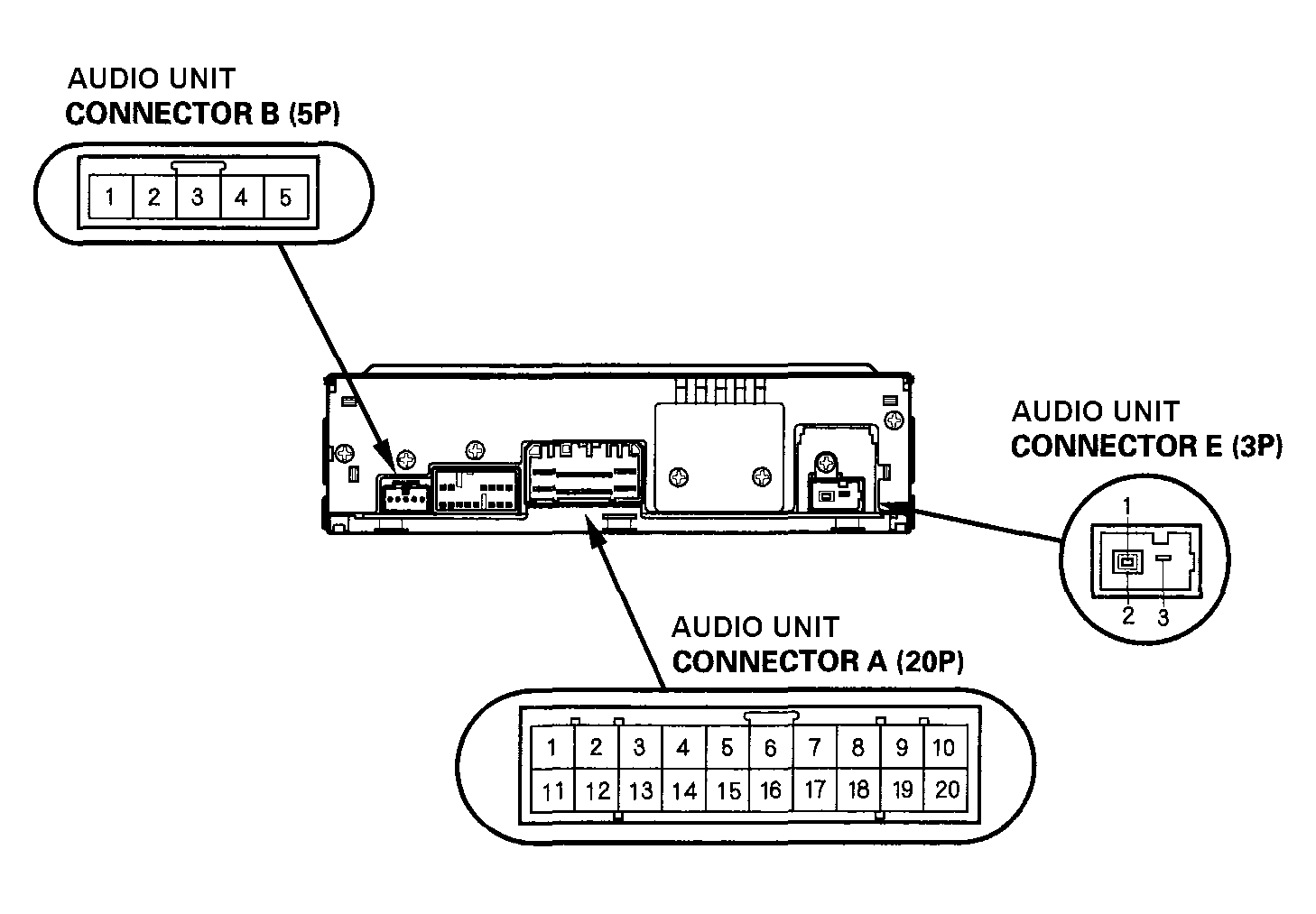

LX model
AUDIO UNIT CONNECTOR A
| Cavity | Wire | Connect to | ||||||
|---|---|---|---|---|---|---|---|---|
| A1 | -- | Not used | ||||||
| A2 | WHT/RED | ACC (main stereo power supply) (ACC) | ||||||
| A3 | GRN/RED | Radio remote switch (REMOTE CTRL) | ||||||
| A4 | BLU(1) | Passenger's multiplex control unit (SCTY+) | ||||||
| GRN/WHT(2) | Navigation display unit (SCTY+) | |||||||
| BRN/WHT(3) | DVD player unit (SCTY DVD) | |||||||
| A5 | RED/YEL | Right rear speaker (RR R SPKR+) | ||||||
| A6 | BLU/YEL | Left rear speaker (RR L SPKR+) | ||||||
| A7 | RED/GRN | Passenger's door speaker, Right tweeter (FR AS SPKR+) | ||||||
| A8 | BLU/GRN | Driver's door speaker, Left tweeter (FR DR SPKR+) | ||||||
| A9 | RED/BLK | Lights-on signal (ILL+) | ||||||
| A10 | WHT | Constant power (+B) | ||||||
| A11 | BRN | Radio remote switch (REMOTE GND) | ||||||
| A12 | PUR | Navigation system (RG GND) | ||||||
| A13 | LT GRN | Navigation system (RG L+) | ||||||
| A14 | -- | Not used | ||||||
| A15 | BRN/WHT | Right rear speaker (RR R SPKR-) | ||||||
| A16 | GRY/WHT | Left rear speaker (RR L SPKR-) | ||||||
| A17 | BRN/BLK | Passenger's door speaker, Right tweeter (FR AS SPKR-) | ||||||
| A18 | GRY/BLK | Driver's door speaker, Left tweeter (FR DR SPKR-) | ||||||
| A19 | RED | Dash lights brightness controller (ILL-) | ||||||
| A20 | BLK | Ground (G504) | ||||||
|
||||||||
Except LX models
AUDIO UNIT CONNECTOR B
| Cavity | Wire | Connect to |
|---|---|---|
| B1 | WHT/GRN | Subwoofer (RR WOOFER+) |
| B2 | BLK | Active noise control unit (ANC FR+) |
| B3 | GRN | Active noise control unit (ANC FR-) |
| B4 | GRY/YEL | Active noise control unit (ANC RR+) |
| B5 | WHT | Active noise control unit (ANC RR-) |
| B6 | RED/BLK | Active noise control unit (ANC CHK2) |
| B7 | -- | Not used |
| B8 | BLK/WHT | Subwoofer (RR WOOFER-) |
LX model
AUDIO UNIT CONNECTOR B
| Cavity | Wire | Connect to |
|---|---|---|
| B1 | BLK | Active noise control unit (ANC FR+) |
| B2 | GRN | Active noise control unit (ANC FR-) |
| B3 | GRY/YEL | Active noise control unit (ANC RR+) |
| B4 | WHT | Active noise control unit (ANC RR-) |
| B5 | RED/BLK | Active noise control unit (ANC CHK2) |
With XM
AUDIO CONNECTOR C
| Cavity | Wire | Connect to |
|---|---|---|
| C1 | RED/BLU | XM receiver (+B GA-NET) |
| C2 | LT GRN/RED | XM receiver (SAT SYS ACC) |
| C3 | LT BLU* | XM receiver (AUDIO BUS SHIELD) |
| C4 | GRY | XM receiver (SAT SHIELD) |
| C5 | WHT | XM receiver (SAT R+) |
| C6 | RED | XM receiver (SAT L+) |
| C7 | -- | Not used |
| C8 | -- | Not used |
| C9 | RED/BLU | XM receiver (ECU BUS+) |
| C10 | RED/WHT | XM receiver (ECU BUS-) |
| C11 | GRY/BLU | XM receiver (GA-NET GND) |
| C12 | -- | Not used |
| C13 | BLK | XM receiver (SAT R-) |
| C14 | GRN | XM receiver (SAT L-) |
With rear entertainment system
AUDIO CONNECTOR D
| Cavity | Wire | Connect to | ||
|---|---|---|---|---|
| D1 | BRN | DVD player unit (DVD COMM1) |
||
| D2 | GRY/ORN(1) | DVD player unit (R/L SHIELD) | ||
| D3 | ORN/BLU | DVD player unit (R/L GND) | ||
| D4 | ORN | DVD player unit (L CH) | ||
| D5 | BLU/GRN | DVD player unit (R CH) | ||
| D6 | GRY/PNK | DVD player unit (DVD SHIELD) |
||
| D7 | PNK | DVD player unit (DVD GND) | ||
| D8 | BLU | DVD player unit (DVD) | ||
| D9 | BRN(1) | Rear controller and screen (RR BUS SHIELD) | ||
| D10 | RED/BLU | Rear controller and screen (RR BUS-) | ||
| D11 | RED/WHT | Rear controller and screen (RR BUS+) | ||
| D12 | RED | Auxiliary jack assembly (HP R/L OUT GND) | ||
| D13 | BRN/WHT(1) | Auxiliary jack assembly (HP R/L OUT SHIELD) | ||
| D14 | WHT | Auxiliary jack assembly (HP ROUT) | ||
| D15 | BLK | Auxiliary jack assembly (HP LOUT) | ||
| D16 | YEL/RED | Rear controller and screen (RR SYSTEM ACC) | ||
| D17 | -- | Not used | ||
| D18 | PNK | Rear controller and screen (RR NTSC GND) | ||
| D19 | BRN/BLK(1) | Rear controller and screen (RR NTSC SHIELD) | ||
| D20 | BLU | Rear controller and screen (RR NTSC) | ||
| D21 | WHT | Rear controller and screen (HP R/L GND) | ||
| D22 | BRN(1) | Rear controller and screen (HP R/L SHIELD) | ||
| D23 | BRN | Rear controller and screen (HP L) | ||
| D24 | GRN/BLU | Rear controller and screen (HP R) | ||
| D25 | WHT | Auxiliary jack assembly (VIDEO1 GND) | ||
| D26 | GRY/YEL(1) | Auxiliary jack assembly (VIDEO1 SHIELD) | ||
| D27 | BLK | Auxiliary jack assembly (VIDEO1) | ||
| D28 | WHT/RED | Auxiliary jack assembly (CONN CHECK) | ||
| D29 | BRN | Auxiliary jack assembly (R/L GND) | ||
| D30 | GRY/ORN(1) | Auxiliary jack assembly (R/L SHIELD) | ||
| D31 | GRN/BLU | Auxiliary jack assembly (RCH) | ||
| D32 | WHT | Auxiliary jack assembly (LCH) | ||
| D33 | -- | Not used | ||
| D34 | -- | Not used | ||
| D35 | -- | Not used | ||
| D36 | -- | Not used | ||
| D37 | -- | Not used | ||
| D38 | BRN/WHT(1) | DVD player unit (DVD COMM SHIELD) | ||
| D39 | GRN/BLU | DVD player unit (DVD COMM GND) | ||
| D40 | WHT | DVD player unit (DVD COMM2) | ||
|
||||
AUDIO CONNECTOR E
| Cavity | Wire | Connect to |
|---|---|---|
| E1 | -- | Antenna module (SIG) |
| E2 | -- | Antenna module (SH (AM/FM)) |
| E3 | -- | Antenna module (SWD +B) |
With rear entertainment system
AUDIO CONNECTOR F
| Cavity | Wire | Connect to |
|---|---|---|
| F1 | -- | DVD player unit (DIGITAL SIG) |
| F2 | -- | DVD player unit (DIGITAL SHIELD) |
