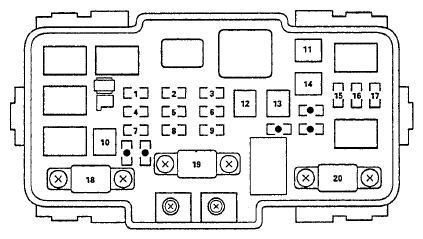

Fuse-to-Components Index
•: Spare fuse
| Fuse Number | Fuse Name | Amps | See | Component or Circuit Protected |
|---|---|---|---|---|
| 1 | CONDENSER FAN | 30A | POWER DISTRIBUTION | A/C Condenser Fan Relay, A/C Compressor Clutch Relay |
| 2 | SMALL LIGHT | 15A | POWER DISTRIBUTION | Taillight Relay |
| 3 | INTERIOR LIGHT | 7.5A | POWER DISTRIBUTION | Front Ceiling Light, Front Individual Map Lights (EX, SC), Ignition Key Switch/Key Light, Rear Ceiling Light |
| 4 | COOLING FAN | 20A | POWER DISTRIBUTION | Radiator Fan Relay |
| 5 | HAZARD | 15A | UNDER-HOOD FUSE/RELAY BOX - FUSES 5, 7, 8, 10 AND 18 | Hazard Warning Switch, Trailer Lighting Control Unit Connector (Option) |
| 6 | Fl ECU | 15A | POWER DISTRIBUTION , UNDER-DASH FUSE/RELAY BOX - FUSES 3 AND 4 | Combination Light Switch, DRL Control Unit, Headlight Relay, Multiplex Control Unit, PGM-FI Main Relay, Security Control Unit Connector (Option) |
| 7 | HORN, STOP | 15A | UNDER-HOOD FUSE/RELAY BOX - FUSES 5, 7, 8, 10 AND 18 | Brake Pedal Position Switch, Horn Relay |
| 8 | DBW | 15A | UNDER-HOOD FUSE/RELAY BOX - FUSES 5, 7, 8, 10 AND 18 | Throttle Actuator Control Module Relay |
| 9 | BACK UP | 10A | UNDER-HOOD FUSE/RELAY BOX - FUSE 9 | Audio Unit (except Navigation), Audio-Navigation Unit (Navigation), DLC, Gauge Control Module, Imoes Unit, Immobilizer Control Unit-Receiver, Keyless Receiver Unit, Multiplex Control Unit, Security Control Unit Connector (Option), USB Adapter Unit (Navigation), XM Receiver (EX, SC) |
| 10 | VSA MOTOR | 30A | UNDER-HOOD FUSE/RELAY BOX - FUSES 5, 7, 8, 10 AND 18 | VSA Modulator-Control Unit |
| 11 | REAR DEFROSTER | 20A | UNDER-HOOD FUSE/RELAY BOX - FUSES 11, 12, 13, 14 AND 16 AND UNDER-DASH FUSE/RELAY BOX - FUSES 2, 5, 15 AND 16 | Rear Window Defogger Relay |
| 12 | HEATER MOTOR | 40A | UNDER-HOOD FUSE/RELAY BOX - FUSES 11, 12, 13, 14 AND 16 AND UNDER-DASH FUSE/RELAY BOX - FUSES 2, 5, 15 AND 16 | Blower Motor Relay |
| 13 | POWER WINDOW | 40A | UNDER-HOOD FUSE/RELAY BOX - FUSES 11, 12, 13, 14 AND 16 AND UNDER-DASH FUSE/RELAY BOX - FUSES 2, 5, 15 AND 16 | Nos. 7 and 23 fuses (in the Under-dash Fuse/Relay Box), Power Window Relay |
| 14 | (OP1) | 40A | UNDER-HOOD FUSE/RELAY BOX - FUSES 11, 12, 13, 14 AND 16 AND UNDER-DASH FUSE/RELAY BOX - FUSES 2, 5, 15 AND 16 | Nos. 2, 3, 5, 15, and 16 Fuses (in the Under-dash Fuse/Relay Box) |
| 15 | L HEAD LIGHT | 15A | UNDER-HOOD FUSE/RELAY BOX - FUSES 15 AND 17 | Combination Light Switch, Gauge Control Module, Left Headlight |
| 16 | DOOR LOCK | 15A | UNDER-HOOD FUSE/RELAY BOX - FUSES 11, 12, 13, 14 AND 16 AND UNDER-DASH FUSE/RELAY BOX - FUSES 2, 5, 15 AND 16 | Multiplex Control Unit |
| 17 | R HEAD LIGHT | 15A | UNDER-HOOD FUSE/RELAY BOX - FUSES 15 AND 17 | Right Headlight |
| 18 | VSA F/S | 30A | UNDER-HOOD FUSE/RELAY BOX - FUSES 5, 7, 8, 10 AND 18 | VSA Modulator-Control Unit |
| 19 | BATTERY | 100A | POWER DISTRIBUTION | Alternator, Battery, ELD Unit, Starter, Starter Solenoid |
| 20 | IG1 | 50A | UNDER-HOOD FUSE/RELAY BOX - FUSE 20, IGNITION SWITCH AND UNDER-DASH FUSE/RELAY BOX - FUSES 11 AND 21 | Ignition Switch (BAT) |
