Transmission Range Switch (A/T) (View 197)
BLK
Left side of engine compartment
On transmission range switch sub-harness (A/T)

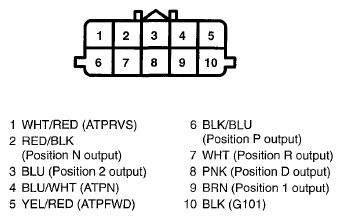

Fig 1: Transmission Range Switch (A/T) Connector Terminal (View 197)
