Navigation Switch Panel (Navigation) (View 248)
GRN
Behind Interface Dial
On Dashboard Wire Harness

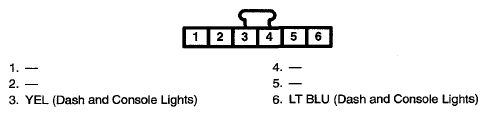

Fig 1: Navigation Switch Panel (Navigation) Connector Terminal (View 248)
