USB Adapter Control Unit (Navigation) (View 381)
Under Center Console
Connector A
WHT
On Dashboard Wire Harness

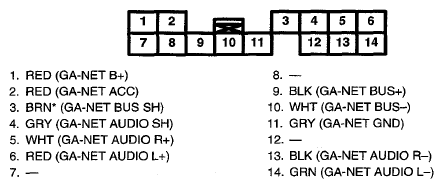

Fig 1: USB Adapter Control Unit (Navigation) Connector A Terminal (View 381)
Connector B
GRY
On USB Main Harness

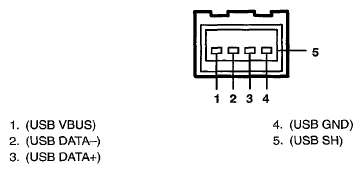

Fig 2: USB Adapter Control Unit (Navigation) Connector B Terminal (View 381)
