| Ring Terminals |
| G1 |
28 |
|
BATTERY GROUND CABLE |
| G2 |
3 |
|
ENGINE GROUND CABLE |
| G3 |
41 |
|
TRANSMISSION GROUND CABLE |
| G4 |
130 |
|
PCU WIRE HARNESS |
| G5 |
123 |
|
PCU WIRE HARNESS |
| G101 |
15 |
|
ENGINE WIRE HARNESS (ENGINE SECTION) |
| G202 |
162 |
|
RIGHT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| G203 |
2 |
|
RIGHT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| G401 |
159 |
|
LEFT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| G402 |
71 |
|
LEFT ENGINE COMPARTMENT WIRE HARNESS (DASH BRANCH) |
| G403 |
70 |
|
LEFT ENGINE COMPARTMENT WIRE HARNESS (DASH BRANCH) |
| G404 |
160 |
|
LEFT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| G501 |
65 |
|
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) |
| G502 |
81 |
|
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (WITHOUT NAVIGATION)
and
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (NAVIGATION) |
| G503 |
80 |
|
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (WITHOUT NAVIGATION)
and
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (NAVIGATION) |
| G504 |
106 |
|
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (WITHOUT NAVIGATION)
and
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (NAVIGATION) |
| G551 ('11) |
52 |
|
CABLE REEL SUB-HARNESS |
| G601 |
112 |
|
FLOOR WIRE HARNESS (RIGHT BRANCH) |
| G602 |
111 |
|
FLOOR WIRE HARNESS (LEFT BRANCH) |
| G701 |
137 |
|
DRIVER'S SIDE WIRE HARNESS |
| G702 |
129 |
|
DRIVER'S SIDE WIRE HARNESS |
| G801 |
133 |
|
HATCH WIRE HARNESS |
| G851 |
136 |
|
|
| G901 |
125 |
|
PCU WIRE HARNESS |
| S1 (Thermal Joint) |
16 |
|
ENGINE WIRE HARNESS (ENGINE SECTION) |
| S2 (Thermal Joint) |
16 |
|
ENGINE WIRE HARNESS (ENGINE SECTION) |
| S3 (Thermal Joint) |
16 |
|
ENGINE WIRE HARNESS (ENGINE SECTION) |
| S4 (Thermal Joint) |
16 |
|
ENGINE WIRE HARNESS (ENGINE SECTION) |
| S5 (Thermal Joint) |
69 |
|
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) |
| S6 (Thermal Joint) |
69 |
|
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) |
| S7 (Thermal Joint) |
59 |
|
|
| |
Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (NAVIGATION) |
| |
without Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (WITHOUT NAVIGATION) |
| S8 (Thermal Joint) |
59 |
|
|
| |
Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (NAVIGATION) |
| |
without Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (WITHOUT NAVIGATION) |
| S9 (Thermal Joint) |
72 |
|
|
| |
Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (NAVIGATION) |
| |
without Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (WITHOUT NAVIGATION) |
| S10 (Thermal Joint) |
72 |
|
|
| |
Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (NAVIGATION) |
| |
without Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (WITHOUT NAVIGATION) |
| S11 (Thermal Joint) |
72 |
|
|
| |
Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (NAVIGATION) |
| |
without Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (WITHOUT NAVIGATION) |
| T1 |
35 |
|
STARTER CABLE |
| T2 |
36 |
|
IMA MOTOR POWER CABLE (ENGINE COMPARTMENT BRANCH) |
| T3 |
36 |
|
LEFT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| T4 |
36 |
|
LEFT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| T5 |
36 |
|
LEFT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| T6 |
24 |
|
STARTER CABLE |
| T7 |
3 |
|
ENGINE GROUND CABLE |
| T8 |
23 |
|
TRANSMISSION GROUND CABLE |
| T9 |
64 |
|
LEFT ENGINE COMPARTMENT WIRE HARNESS (DASH BRANCH) |
| T10 |
123 |
|
PCU WIRE HARNESS |
| T11 |
123 |
|
PCU WIRE HARNESS |
| T12 |
123 |
|
PCU WIRE HARNESS |
| T13 |
123 |
|
PCU WIRE HARNESS |
| T14 |
18 |
|
IMA MOTOR POWER CABLE (ENGINE COMPARTMENT BRANCH) |
| T15 |
18 |
|
IMA MOTOR POWER CABLE (ENGINE COMPARTMENT BRANCH) |
| T16 |
18 |
|
IMA MOTOR POWER CABLE (ENGINE COMPARTMENT BRANCH) |
| T17 |
119 |
|
PCU WIRE HARNESS |
| T18 |
42 |
|
|
| (+) |
|
|
STARTER CABLE |
| (-) |
|
|
BATTERY GROUND CABLE |

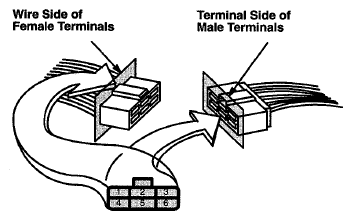

| In-line Connectors |
| C101 |
21 |
109 |
ENGINE WIRE HARNESS (ENGINE SECTION) |
| C102 |
39 |
159 |
ENGINE WIRE HARNESS (ENGINE SECTION)
and
LEFT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |

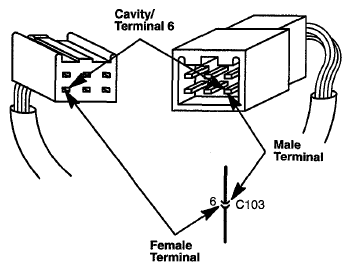

| C103 |
39 |
191 |
ENGINE WIRE HARNESS (ENGINE SECTION)
and
LEFT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| C104 (Junction Connector) |
17 |
205 |
ENGINE WIRE HARNESS (ENGINE SECTION) |
| C105 (Junction Connector) |
17 |
206 |
ENGINE WIRE HARNESS (ENGINE SECTION) |
| C106 |
25 |
170 |
ENGINE WIRE HARNESS (TRANSMISSION SECTION) |
| C201 |
95 |
195 |
RIGHT ENGINE COMPARTMENT WIRE HARNESS (DASH BRANCH)
and
DASHBOARD WIRE HARNESS (VIEW OF PASSENGER'S SIDE) |
| C202 |
95 |
131 |
RIGHT ENGINE COMPARTMENT WIRE HARNESS (DASH BRANCH)
and
DASHBOARD WIRE HARNESS (VIEW OF PASSENGER'S SIDE) |
| C301 |
43 |
132 |
LEFT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| C302 |
63 |
201 |
LEFT ENGINE COMPARTMENT WIRE HARNESS (DASH BRANCH)
and
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) |
| C303 |
63 |
133 |
LEFT ENGINE COMPARTMENT WIRE HARNESS (DASH BRANCH)
and
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) |
| C304 |
66 |
192 |
RIGHT ENGINE COMPARTMENT WIRE HARNESS (DASH BRANCH)
and
LEFT ENGINE COMPARTMENT WIRE HARNESS (DASH BRANCH) |
| C305 |
66 |
196 |
LEFT ENGINE COMPARTMENT WIRE HARNESS (DASH BRANCH)
and
DRIVER'S SIDE WIRE HARNESS |
| C306 (Junction Connector) |
67 |
179 |
LEFT ENGINE COMPARTMENT WIRE HARNESS (DASH BRANCH) |
| C307 (Junction Connector) |
67 |
180 |
LEFT ENGINE COMPARTMENT WIRE HARNESS (DASH BRANCH) |
| C401 (Navigation) |
63 |
134 |
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE)
and
ROOF WIRE HARNESS |
| C402 |
63 |
193 |
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE)
and
DRIVER'S SIDE WIRE HARNESS |
| C403 |
63 |
198 |
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE)
and
DRIVER'S DOOR WIRE HARNESS |
| C404 |
491 |
82 |
|
| |
Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (NAVIGATION)
and
A/C WIRE HARNESS |
| |
without Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (WITHOUT NAVIGATION)
and
A/C WIRE HARNESS |
| C405 |
91 |
197 |
|
| |
Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (NAVIGATION)
and
A/C WIRE HARNESS |
| |
without Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (WITHOUT NAVIGATION)
and
A/C WIRE HARNESS |
| C406 (USB Adapter) |
82 |
181 |
|
| |
Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (NAVIGATION)
and
USB UNIT SUB-HARNESS (USB ADAPTER) |
| |
without Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (WITHOUT NAVIGATION)
and
USB UNIT SUB-HARNESS (USB ADAPTER) |
| C407 |
108 |
204 |
|
| |
Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (NAVIGATION)
and
FLOOR WIRE HARNESS (RIGHT BRANCH) |
| |
without Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (WITHOUT NAVIGATION)
and
FLOOR WIRE HARNESS (RIGHT BRANCH) |
| C408 (Junction Connector) |
73 |
182 |
|
| |
Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (NAVIGATION) |
| |
without Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (WITHOUT NAVIGATION) |
| C409 (Junction Connector) |
73 |
183 |
|
| |
Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (NAVIGATION) |
| |
without Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (WITHOUT NAVIGATION) |
| C410 (Junction Connector) (VSA) |
73 |
184 |
|
| |
Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (NAVIGATION) |
| |
without Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (WITHOUT NAVIGATION) |
| C411 |
95 |
199 |
DASHBOARD WIRE HARNESS (VIEW OF PASSENGER'S SIDE)
and
FRONT PASSENGER'S DOOR WIRE HARNESS |
| C501 |
116 |
135 |
FLOOR WIRE HARNESS (RIGHT BRANCH)
and
DRIVER'S SIDE WIRE HARNESS |
| C502 |
109 |
185 |
FLOOR WIRE HARNESS (RIGHT BRANCH)
and
RIGHT REAR DOOR WIRE HARNESS |
| C503 |
100 |
136 |
FLOOR WIRE HARNESS (RIGHT BRANCH)
and
ODS UNIT HARNESS |
| C504 |
98 |
110 |
FLOOR WIRE HARNESS (LEFT BRANCH)
and
DRIVER'S SEAT POSITION SENSOR SUB-HARNESS |
| C601 |
61 |
137 |
DRIVER'S SIDE WIRE HARNESS
and
DRIVER'S DOOR WIRE HARNESS |
| C602 |
129 |
186 |
DRIVER'S SIDE WIRE HARNESS
and
HATCH WIRE HARNESS |
| C603 |
131 |
202 |
DRIVER'S SIDE WIRE HARNESS
and
PCU WIRE HARNESS |
| C604('10) |
131 |
111 |
DRIVER'S SIDE WIRE HARNESS
and
PCU WIRE HARNESS |
| C605 |
109 |
187 |
DRIVER'S SIDE WIRE HARNESS
and
LEFT REAR DOOR WIRE HARNESS |
| C701 |
121 |
138 |
PCU WIRE HARNESS |
| C702 |
121 |
208 |
PCU WIRE HARNESS |
| C703 (Junction Connector) |
121 |
188 |
PCU WIRE HARNESS |
| C801 |
151 |
189 |
HATCH WIRE HARNESS |
| Component Connectors |
| A/C Compressor |
164 |
83 |
LEFT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| A/C Compressor Clutch Relay |
30 |
215 |
LEFT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| A/C Condenser Fan Diode |
30 |
215 |
LEFT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| A/C Condenser Fan Motor |
10 |
15 |
LEFT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| A/C Condenser Fan Relay |
30 |
215 |
LEFT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| A/C Pressure Sensor |
4 |
84 |
LEFT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| A/F Sensor |
19 |
112 |
ENGINE WIRE HARNESS (ENGINE SECTION) |
| A/T Gear Position Indicator Panel Light/Park Pin Switch/Shift Lock Solenoid |
108 |
153 |
|
| |
Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (NAVIGATION) |
| |
without Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (WITHOUT NAVIGATION) |
| ABS Modulator-Control Unit (ABS) |
1 |
210 |
RIGHT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| Accessory Power Socket |
79 |
16 |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (WITHOUT NAVIGATION)
and
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (NAVIGATION) |
| Air Mix Control Motor |
91 |
160 |
A/C WIRE HARNESS |
| AM/FM Antenna |
136 |
85 |
|
| Antenna Lead Connector |
89 |
86 |
|
| APP Sensor |
75 |
152 |
LEFT ENGINE COMPARTMENT WIRE HARNESS (DASH BRANCH) |
| Audio Remote Switch (Audio Remote Switch) |
51 |
|
CABLE REEL SUB-HARNESS |
| Audio Unit (without Navigation) |
|
212 |
|
| |
DX |
168 |
|
| |
|
Connector A |
|
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (WITHOUT NAVIGATION) |
| |
|
Connector B |
|
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (WITHOUT NAVIGATION) |
| |
|
Connector E (USB Adapter) |
|
|
| |
|
Connector G |
|
|
| |
LX, EX |
85 |
|
| |
|
Connector A |
|
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (WITHOUT NAVIGATION) |
| |
|
Connector E (USB Adapter) |
|
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (WITHOUT NAVIGATION) |
| |
|
Connector G |
|
|
| Audio-Navigation Unit (Navigation) |
86 |
213 |
|
| |
Connector A |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (NAVIGATION) |
| |
Connector B |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (NAVIGATION) |
| |
Connector C |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (NAVIGATION) |
| |
Connector D |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (NAVIGATION) |
| |
Connector E |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (NAVIGATION) |
| |
Connector G |
|
| |
Connector H |
|
| Automatic Dimming Inside Mirror (Honda Accessory) |
|
243 |
|
| Automatic Dimming Inside Mirror In-line Fuse (Honda Accessory) |
|
235 |
|
| Auxiliary Jack Assembly (Auxiliary Jack Assembly) |
79 |
139 |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (WITHOUT NAVIGATION)
and
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (NAVIGATION) |
| Auxiliary Under-hood Fuse/Relay Box |
29 |
214 |
|
| Auxiliary Under-hood Relay Box |
29 |
215 |
|
| Battery Current Sensor |
127 |
234 |
|
| Battery Module Temperature Sensor 1 |
|
230 |
|
| Component Connectors |
| Battery Module Temperature Sensor 2 |
|
231 |
|
| Battery Module Temperature Sensor 3 |
|
232 |
|
| Battery Terminal Fuse Box |
28 |
|
|
| Blower Motor |
97 |
17 |
A/C WIRE HARNESS |
| Blower Power Transistor |
97 |
113 |
A/C WIRE HARNESS |
| Brake Booster Pressure Sensor A |
22 |
87 |
LEFT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| Brake Booster Pressure Sensor B |
22 |
88 |
LEFT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| Brake Fluid Level Switch |
38 |
18 |
LEFT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| Brake Pedal Position Switch |
68 |
114 |
LEFT ENGINE COMPARTMENT WIRE HARNESS (DASH BRANCH) |
| Bypass Contactor/High Voltage Contactor |
127 |
233 |
|
| Cable Reel |
|
216 |
|
| |
Connector A |
54 |
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) |
| |
Connector B |
54 |
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) |
| |
Connector C |
52 |
CABLE REEL SUB-HARNESS |
| Cargo Area Light |
128 |
19 |
DRIVER'S SIDE WIRE HARNESS |
| Ceiling Light |
150 |
89 |
ROOF WIRE HARNESS |
| CKP Sensor |
165 |
90 |
ENGINE WIRE HARNESS (ENGINE SECTION) |
| Climate Control Unit |
87 |
217 |
|
| |
Navigation |
|
| |
|
Connector A |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (NAVIGATION) |
| |
|
Connector B |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (NAVIGATION) |
| |
without Navigation |
|
| |
|
Connector A |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (WITHOUT NAVIGATION) |
| |
|
Connector B |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (WITHOUT NAVIGATION) |
| CMP Sensor |
20 |
91 |
ENGINE WIRE HARNESS (ENGINE SECTION) |
| Combination Light Switch |
54 |
176 |
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) |
| Cruise Control Combination Switch (Cruise Control) |
51 |
|
CABLE REEL SUB-HARNESS |
| CVT Clutch Pressure Control Solenoid Valve |
|
20 |
ENGINE WIRE HARNESS (TRANSMISSION SECTION) |
| CVT Drive Pulley Pressure Control Solenoid Valve |
|
21 |
ENGINE WIRE HARNESS (TRANSMISSION SECTION) |
| CVT Driven Pulley Pressure Control Solenoid Valve |
|
22 |
ENGINE WIRE HARNESS (TRANSMISSION SECTION) |
| CVT Input Shaft (Drive Pulley) Speed Sensor |
25 |
92 |
ENGINE WIRE HARNESS (TRANSMISSION SECTION) |
| CVT Output Shaft (Driven Pulley) Speed Sensor |
26 |
93 |
ENGINE WIRE HARNESS (TRANSMISSION SECTION) |
| DC-DC Converter |
124 |
115 |
PCU WIRE HARNESS |
| DLC |
77 |
194 |
|
| |
Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (NAVIGATION) |
| |
without Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (WITHOUT NAVIGATION) |
| Driver's Airbag First and Second Inflators |
49 |
116 |
|
| Driver's Door Lock Actuator/Knob Switch/Key Cylinder Switch |
142 |
172 |
DRIVER'S DOOR WIRE HARNESS |
| Driver's Door Speaker |
140 |
23 |
DRIVER'S DOOR WIRE HARNESS |
| Driver's Door Switch |
109 |
1 |
DRIVER'S SIDE WIRE HARNESS |
| Driver's Power Window Motor |
143 |
154 |
DRIVER'S DOOR WIRE HARNESS |
| Driver's Seat Belt Buckle Switch |
98 |
24 |
FLOOR WIRE HARNESS (LEFT BRANCH) |
| Driver's Seat Belt Tensioner |
110 |
117 |
FLOOR WIRE HARNESS (LEFT BRANCH) |
| Driver's Seat Position Sensor |
99 |
25 |
DRIVER'S SEAT POSITION SENSOR SUB-HARNESS |
| Driver's Side Airbag Inflator |
98 |
26 |
FLOOR WIRE HARNESS (LEFT BRANCH) |
| ECON Switch |
45 |
140 |
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) |
| ECT Sensor 1 |
18 |
27 |
ENGINE WIRE HARNESS (ENGINE SECTION) |
| ECT Sensor 2 |
164 |
28 |
LEFT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| EGR Valve and EGR Valve Position Sensor |
5 |
141 |
ENGINE WIRE HARNESS (ENGINE SECTION) |
| EPS Control Unit |
76 |
218 |
|
| |
Connector A |
LEFT ENGINE COMPARTMENT WIRE HARNESS (DASH BRANCH) |
| |
Connector B |
LEFT ENGINE COMPARTMENT WIRE HARNESS (DASH BRANCH) |
| |
Connector C |
LEFT ENGINE COMPARTMENT WIRE HARNESS (DASH BRANCH) |
| EPS Motor |
42 |
29 |
LEFT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| EPS Torque Sensor |
42 |
94 |
|
| EVAP Canister Purge Valve |
14 |
30 |
ENGINE WIRE HARNESS (ENGINE SECTION) |
| EVAP Canister Vent Shut Valve |
167 |
31 |
DRIVER'S SIDE WIRE HARNESS |
| Evaporator Temperature Sensor |
92 |
32 |
RIGHT ENGINE COMPARTMENT WIRE HARNESS (DASH BRANCH) |
| Exhaust Side Ignition Coil No. 1 |
8 |
95 |
ENGINE WIRE HARNESS (ENGINE SECTION) |
| Exhaust Side Ignition Coil No. 2 |
8 |
95 |
ENGINE WIRE HARNESS (ENGINE SECTION) |
| Exhaust Side Ignition Coil No. 3 |
8 |
95 |
ENGINE WIRE HARNESS (ENGINE SECTION) |
| Exhaust Side Ignition Coil No. 4 |
8 |
95 |
ENGINE WIRE HARNESS (ENGINE SECTION) |
| Fan Control Relay |
31 |
214 |
LEFT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| Fog Light Connector 1 (Option Connector) (Honda Accessory) |
66 |
96 |
LEFT ENGINE COMPARTMENT WIRE HARNESS (DASH BRANCH) |
| Fog Light Connector 2 (Option Connector) (Honda Accessory) |
38 |
3 |
LEFT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| Fog Light Diode (Honda Accessory) |
|
236 |
|
| Fog Light In-line Connector (Honda Accessory) |
|
241 |
|
| Fog Light Relay (Honda Accessory) |
|
246 |
|
| Fog Light Switch (Honda Accessory) |
|
242 |
|
| Front Passenger's Airbag Cut-off Indicator |
78 |
118 |
|
| |
Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (NAVIGATION) |
| |
without Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (WITHOUT NAVIGATION) |
| Front Passenger's Airbag First and Second Inflators |
93 |
119 |
DASHBOARD WIRE HARNESS (VIEW OF PASSENGER'S SIDE) |
| Front Passenger's Door Lock Actuator/Knob Switch |
142 |
173 |
FRONT PASSENGER'S DOOR WIRE HARNESS |
| Front Passenger's Door Speaker |
140 |
33 |
FRONT PASSENGER'S DOOR WIRE HARNESS |
| Front Passenger's Door Switch |
109 |
4 |
FLOOR WIRE HARNESS (RIGHT BRANCH) |
| Front Passenger's Power Window Motor |
143 |
34 |
FRONT PASSENGER'S DOOR WIRE HARNESS |
| Front Passenger's Power Window Switch |
144 |
165 |
FRONT PASSENGER'S DOOR WIRE HARNESS |
| Front Passenger's Seat Belt Buckle Switch |
100 |
35 |
FLOOR WIRE HARNESS (RIGHT BRANCH) |
| Front Passenger's Seat Belt Tensioner |
110 |
120 |
FLOOR WIRE HARNESS (RIGHT BRANCH) |
| Front Passenger's Side Airbag Inflator |
100 |
36 |
FLOOR WIRE HARNESS (RIGHT BRANCH) |
| Front Passenger's Weight Sensor (Front Inner Side) |
102 |
97 |
ODS UNIT HARNESS |
| Front Passenger's Weight Sensor (Front Outer Side) |
101 |
98 |
ODS UNIT HARNESS |
| Front Passenger's Weight Sensor (Rear Inner Side) |
102 |
99 |
ODS UNIT HARNESS |
| Front Passenger's Weight Sensor (Rear Outer Side) |
101 |
100 |
ODS UNIT HARNESS |
| Fuse 1 (Auxiliary Under-hood Fuse/Relay Box) |
31 |
214 |
|
| Fuse 2 (Auxiliary Under-hood Fuse/Relay Box) |
31 |
214 |
|
| FTP Sensor |
167 |
101 |
DRIVER'S SIDE WIRE HARNESS |
| Fuel Tank Unit |
118 |
121 |
FLOOR WIRE HARNESS (RIGHT BRANCH) |
| Gauge Control Module |
47 |
209 |
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) |
| Glove Box Light (Glove Box Light) |
90 |
37 |
DASHBOARD WIRE HARNESS (VIEW OF PASSENGER'S SIDE) |
| GPS Antenna (Navigation) |
60 |
|
|
| HandsFreeLink Control Unit |
|
|
|
| |
Honda Accessory |
|
245 |
|
| |
Navigation |
96 |
207 |
DASHBOARD WIRE HARNESS (VIEW OF PASSENGER'S SIDE) |
| HandsFreeLink Switch (Honda Accessory) |
|
244 |
|
| Hatch Latch Switch |
153 |
38 |
HATCH WIRE HARNESS |
| Hatch Outer Handle Switch |
154 |
39 |
HATCH WIRE HARNESS |
| Hatch Release Actuator |
153 |
40 |
HATCH WIRE HARNESS |
| Hatch Release Actuator Relay |
58 |
142 |
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) |
| Hazard Warning Switch |
78 |
143 |
|
| |
Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (NAVIGATION) |
| |
without Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (WITHOUT NAVIGATION) |
| Headlight High Beam On Relay (Honda Accessory) |
|
247 |
|
| Headlight Low Beam On Relay (Honda Accessory) |
|
246 |
|
| HFL +B Fuse (Honda Accessory) |
|
237 |
|
| HFL IG2 Fuse (Honda Accessory) |
|
238 |
|
| HFL-Navigation Microphone (Navigation) |
149 |
102 |
ROOF WIRE HARNESS |
| HFL-Voice Control Switch (Navigation) |
52 |
144 |
CABLE REEL SUB-HARNESS |
| High Mount Brake Light |
155 |
41 |
HATCH WIRE HARNESS |
| Horn |
160 |
5 |
LEFT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| Horn Switch |
49 |
6 |
CABLE REEL SUB-HARNESS |
| Humidity/In-car Temperature Sensor |
48 |
122 |
|
| |
Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (NAVIGATION) |
| |
without Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (WITHOUT NAVIGATION) |
| Idle Stop Switch |
68 |
42 |
LEFT ENGINE COMPARTMENT WIRE HARNESS (DASH BRANCH) |
| Ignition Switch |
56 |
161 |
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) |
| IMA Motor Rotor Position Sensor |
21 |
155 |
ENGINE WIRE HARNESS (ENGINE SECTION) |
| Immobilizer-Keyless Control Unit |
56 |
162 |
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) |
| Individual Map Lights (Individual Map Lights) |
149 |
103 |
ROOF WIRE HARNESS |
| Inhibitor Solenoid |
|
43 |
ENGINE WIRE HARNESS (TRANSMISSION SECTION) |
| Injector No. 1 |
6 |
44 |
ENGINE WIRE HARNESS (ENGINE SECTION) |
| Injector No. 2 |
6 |
44 |
ENGINE WIRE HARNESS (ENGINE SECTION) |
| Injector No. 3 |
6 |
44 |
ENGINE WIRE HARNESS (ENGINE SECTION) |
| Injector No. 4 |
6 |
44 |
ENGINE WIRE HARNESS (ENGINE SECTION) |
| Intake Side Ignition Coil No. 1 |
7 |
104 |
ENGINE WIRE HARNESS (ENGINE SECTION) |
| Intake Side Ignition Coil No. 2 |
7 |
104 |
ENGINE WIRE HARNESS (ENGINE SECTION) |
| Intake Side Ignition Coil No. 3 |
7 |
104 |
ENGINE WIRE HARNESS (ENGINE SECTION) |
| Intake Side Ignition Coil No. 4 |
7 |
104 |
ENGINE WIRE HARNESS (ENGINE SECTION) |
| IPU Module Fan |
135 |
123 |
DRIVER'S SIDE WIRE HARNESS |
| Junction Board Connector |
122 |
177 |
PCU WIRE HARNESS |
| Knock Sensor |
9 |
7 |
ENGINE WIRE HARNESS (ENGINE SECTION) |
| Left Fog Light (Honda Accessory) |
|
239 |
|
| Left Front Impact Sensor |
159 |
45 |
LEFT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| Left Front Parking Light |
34 |
46 |
LEFT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| Left Front Side Marker Light |
34 |
47 |
LEFT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| Left Front Turn Signal Light |
158 |
48 |
LEFT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| Left Front Wheel Speed Sensor |
40 |
49 |
LEFT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| Left Headlight Connector A |
33 |
219 |
LEFT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| Left Headlight Connector B |
33 |
219 |
LEFT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| Left License Plate Light |
154 |
50 |
HATCH WIRE HARNESS |
| Left Power Mirror |
141 |
220 |
DRIVER'S DOOR WIRE HARNESS |
| Left Rear Door Lock Actuator/Knob Switch |
147 |
174 |
LEFT REAR DOOR WIRE HARNESS |
| Left Rear Door Speaker |
146 |
51 |
LEFT REAR DOOR WIRE HARNESS |
| Left Rear Door Switch |
113 |
8 |
DRIVER'S SIDE WIRE HARNESS |
| Left Rear Power Window Motor |
148 |
52 |
LEFT REAR DOOR WIRE HARNESS |
| Left Rear Power Window Switch |
145 |
166 |
LEFT REAR DOOR WIRE HARNESS |
| Left Rear Wheel Speed Sensor |
166 |
53 |
DRIVER'S SIDE WIRE HARNESS |
| Left Side Curtain Airbag Inflator |
132 |
54 |
DRIVER'S SIDE WIRE HARNESS |
| Left Side Impact Sensor (1st) |
110 |
124 |
FLOOR WIRE HARNESS (LEFT BRANCH) |
| Left Side Impact Sensor (2nd) |
114 |
55 |
DRIVER'S SIDE WIRE HARNESS |
| Left Side Turn Signal Light (Side Turn Signals) |
138 |
56 |
|
| Left Taillight Assembly |
134 |
145 |
DRIVER'S SIDE WIRE HARNESS |
| Left Tweeter (Tweeters) |
44 |
57 |
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) |
| Lower Rear Window Defogger |
|
2 |
|
| |
Connector A |
151 |
HATCH WIRE HARNESS |
| |
Connector B |
156 |
HATCH WIRE HARNESS |
| MAF/IAT Sensor |
11 |
146 |
ENGINE WIRE HARNESS (ENGINE SECTION) |
| MAP Sensor |
14 |
105 |
ENGINE WIRE HARNESS (ENGINE SECTION) |
| MCM |
126 |
221 |
|
| |
Connector A |
PCU WIRE HARNESS |
| Connector B |
PCU WIRE HARNESS |
| Connector C |
PCU WIRE HARNESS |
| Connector D (Not Used) |
| Connector E |
| MCM Relay 1 |
120 |
222 |
PCU WIRE HARNESS |
| MCM Relay 2 |
120 |
222 |
PCU WIRE HARNESS |
| Mode Control Motor |
92 |
163 |
A/C WIRE HARNESS |
| MPI Module |
124 |
178 |
PCU WIRE HARNESS |
| Multi-Information Switch |
|
|
|
| |
Cruise Control |
52 |
156 |
CABLE REEL SUB-HARNESS |
| without Cruise Control |
50 |
CABLE REEL SUB-HARNESS |
| Noise Reduction Condenser |
115 |
58 |
DRIVER'S SIDE WIRE HARNESS |
| ODS Unit |
103 |
223 |
|
| |
Connector A |
| Connector B |
| Connector C |
| Connector D |
ODS UNIT HARNESS |
| Oil Pressure Switch |
9 |
9 |
ENGINE WIRE HARNESS (ENGINE SECTION) |
| Outside Air Temperature Sensor |
161 |
59 |
RIGHT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| Paddle Shifter - (Downshift Switch) (Paddle Shifters) |
53 |
61 |
CABLE REEL SUB-HARNESS |
| Paddle Shifter + (Upshift Switch) (Paddle Shifters) |
53 |
60 |
CABLE REEL SUB-HARNESS |
| Parking Brake Switch |
107 |
10 |
FLOOR WIRE HARNESS (RIGHT BRANCH) |
| PCM |
37 |
224 |
|
| |
Connector A |
LEFT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| Connector B |
ENGINE WIRE HARNESS (ENGINE SECTION) |
| Connector C |
ENGINE WIRE HARNESS (ENGINE SECTION) |
| PGM-FI Main Relay 2 |
31 |
214 |
LEFT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| Phase Motor Current Sensor |
124 |
171 |
PCU WIRE HARNESS |
| Power Mirror Switch |
45 |
190 |
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) |
| Power Window Master Switch |
139 |
203 |
DRIVER'S DOOR WIRE HARNESS |
| Radiator Fan Diode |
30 |
215 |
LEFT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| Radiator Fan Motor |
32 |
62 |
LEFT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| Radiator Fan Relay |
30 |
215 |
LEFT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| Rear Safing Sensor |
117 |
125 |
FLOOR WIRE HARNESS (RIGHT BRANCH) |
| Rear Window |
157 |
11 |
|
| Rear Window Wiper Motor |
152 |
126 |
HATCH WIRE HARNESS |
| Recirculation Control Motor |
94 |
164 |
A/C WIRE HARNESS |
| Right Fog Light (Honda Accessory) |
|
240 |
|
| Right Front Impact Sensor |
162 |
63 |
RIGHT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| Right Front Parking Light |
34 |
64 |
RIGHT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| Right Front Side Marker Light |
34 |
65 |
RIGHT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| Right Front Turn Signal Light |
158 |
66 |
RIGHT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| Right Front Wheel Speed Sensor |
40 |
67 |
RIGHT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| Right Headlight Connector A |
33 |
225 |
RIGHT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| Right Headlight Connector B |
33 |
225 |
RIGHT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| Right License Plate Light |
154 |
68 |
HATCH WIRE HARNESS |
| Right Power Mirror |
141 |
226 |
FRONT PASSENGER'S DOOR WIRE HARNESS |
| Right Rear Door Lock Actuator/Knob Switch |
147 |
175 |
RIGHT REAR DOOR WIRE HARNESS |
| Right Rear Door Speaker |
146 |
69 |
RIGHT REAR DOOR WIRE HARNESS |
| Right Rear Door Switch |
113 |
13 |
FLOOR WIRE HARNESS (RIGHT BRANCH) |
| Right Rear Power Window Motor |
148 |
70 |
RIGHT REAR DOOR WIRE HARNESS |
| Right Rear Power Window Switch |
145 |
167 |
RIGHT REAR DOOR WIRE HARNESS |
| Right Rear Wheel Speed Sensor |
166 |
71 |
FLOOR WIRE HARNESS (RIGHT BRANCH) |
| Right Side Curtain Airbag Inflator |
132 |
72 |
FLOOR WIRE HARNESS (RIGHT BRANCH) |
| Right Side Impact Sensor (1st) |
110 |
127 |
FLOOR WIRE HARNESS (RIGHT BRANCH) |
| Right Side Impact Sensor (2nd) |
114 |
73 |
FLOOR WIRE HARNESS (RIGHT BRANCH) |
| Right Side Turn Signal Light (Side Turn Signals) |
138 |
74 |
|
| Right Taillight Assembly |
134 |
147 |
DRIVER'S SIDE WIRE HARNESS |
| Right Tweeter (Tweeters) |
44 |
75 |
DASHBOARD WIRE HARNESS (VIEW OF PASSENGER'S SIDE) |
| Rocker Arm Oil Control Solenoid A |
12 |
76 |
ENGINE WIRE HARNESS (TRANSMISSION SECTION) |
| Rocker Arm Oil Control Solenoid B |
12 |
77 |
ENGINE WIRE HARNESS (TRANSMISSION SECTION) |
| Rocker Arm Oil Pressure Sensor A |
13 |
106 |
ENGINE WIRE HARNESS (TRANSMISSION SECTION) |
| Rocker Arm Oil Pressure Sensor B |
13 |
107 |
ENGINE WIRE HARNESS (TRANSMISSION SECTION) |
| Secondary HO2S |
19 |
128 |
ENGINE WIRE HARNESS (ENGINE SECTION) |
| Security Hood Switch (Security) |
10 |
78 |
LEFT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| SRS Unit |
83 |
227 |
|
| |
Connector A |
|
| |
Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (NAVIGATION) |
| without Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (WITHOUT NAVIGATION) |
| Connector B |
FLOOR WIRE HARNESS (RIGHT BRANCH) |
| Starter |
24 |
|
|
| Starter Solenoid |
24 |
14 |
ENGINE WIRE HARNESS (ENGINE SECTION) |
| Steering Angle Sensor (VSA) |
57 |
148 |
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) |
| Steering Gearbox Connector |
42 |
129 |
LEFT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| Steering Lock Assembly |
56 |
157 |
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) |
| Sunlight Sensor |
88 |
79 |
DASHBOARD WIRE HARNESS (VIEW OF PASSENGER'S SIDE) |
| TP Sensor/Throttle Actuator |
15 |
158 |
ENGINE WIRE HARNESS (ENGINE SECTION) |
| TPMS Control Unit (TPMS) |
74 |
200 |
|
| |
Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (NAVIGATION) |
| without Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (WITHOUT NAVIGATION) |
| Transmission Range Switch |
26 |
168 |
ENGINE WIRE HARNESS (TRANSMISSION SECTION) |
| Under-dash Fuse/Relay Box |
62 |
228 |
|
| |
Connector A |
RIGHT ENGINE COMPARTMENT WIRE HARNESS (DASH BRANCH) |
| Connector B |
LEFT ENGINE COMPARTMENT WIRE HARNESS (DASH BRANCH) |
| Connector C |
DRIVER'S SIDE WIRE HARNESS |
| Connector E |
DRIVER'S DOOR WIRE HARNESS |
| Connector F |
DRIVER'S DOOR WIRE HARNESS |
| Connector G |
ROOF WIRE HARNESS |
| Connector H (Option Connector) |
| Connector K |
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) |
| Connector M |
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) |
| Connector N |
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) |
| Connector P |
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) |
| Connector Q |
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) |
| Connector R (Not Used) |
| Connector S |
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) |
| Connector T |
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) |
| Connector W |
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) |
| Connector X |
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) |
| Connector Y (ELD Unit) |
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) |
| Upper Rear Window Defogger |
|
12 |
|
| |
Connector A |
152 |
HATCH WIRE HARNESS |
| Connector B |
156 |
HATCH WIRE HARNESS |
| USB Adapter Unit (USB Adapter) |
105 |
229 |
|
| |
Factory |
|
| |
Connector A |
USB UNIT SUB-HARNESS (USB ADAPTER) |
| Connector B |
| Honda Accessory |
| |
Connector A |
| Connector B |
| USB Port (USB Adapter) |
104 |
149 |
|
| USB Port In-line Connector (Honda Accessory) |
|
248 |
|
| Vehicle Speed Sensor |
27 |
108 |
ENGINE WIRE HARNESS (TRANSMISSION SECTION) |
| VSA Modulator-Control Unit (VSA) |
1 |
211 |
RIGHT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| VSA OFF Switch (VSA) |
46 |
150 |
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) |
| Washer Fluid Level Switch (Canada) |
|
80 |
RIGHT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| Washer Motor |
163 |
81 |
RIGHT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| Windshield Wiper Motor |
43 |
151 |
LEFT ENGINE COMPARTMENT WIRE HARNESS (ENGINE COMPARTMENT BRANCH) |
| Wiper/Washer Switch |
55 |
169 |
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) |
| XM Receiver (Honda Accessory) |
|
249 |
|
| |
Connector A |
| Connector B |
| Yaw Rate-Lateral Acceleration Sensor (VSA) |
84 |
130 |
|
| |
Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (NAVIGATION) |
| without Navigation |
DASHBOARD WIRE HARNESS (VIEW OF MIDDLE SECTION) (WITHOUT NAVIGATION) |
