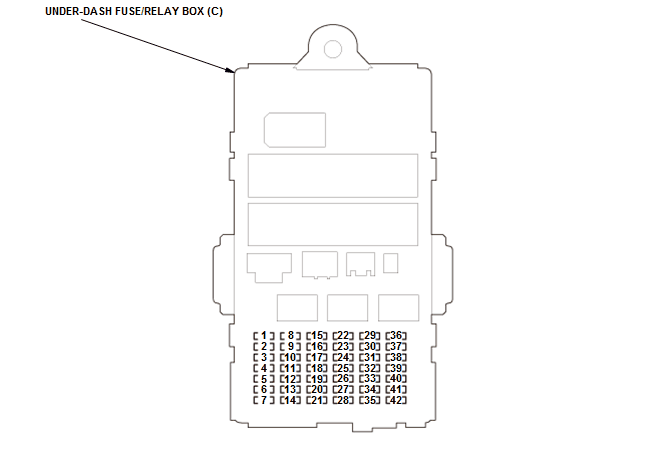

Under-Dash Fuse/Relay Box (C)
Under-Dash Fuse/Relay Box (C) Legend
| Fuse Number | Amps | Component(s) or Circuit(s) Protected |
|---|---|---|
| C1 | 20 A | No. C4 and No. C5 fuses (via power door lock relay circuit (unlock) (built into the under-dash fuse/relay box)), No. C6 fuse (via power door lock relay circuit (DR unlock) (built into the under-dash fuse/relay box))*10 , No. C7, No. C12, and No. C13 fuses (via power door lock relay circuit (lock) (built into the under-dash fuse/relay box)), Tailgate release actuator (via tailgate release actuator relay circuit (built into the under-dash fuse/relay box))*2 |
| C2 | ------ | Not used |
| C3 | 10 A | Electric steering lock (+B SMART)*2*11 , Engine start/stop switch*2 , Keyless access control unit (+B SMART)*2 |
| C4 | 15 A | Front passenger's door lock actuator*19 , Right rear door lock actuator*19 |
| C5 | 15 A | Driver's door lock actuator*9 , Left rear door lock actuator*19 , Tailgate lock actuator*1 |
| C6 | 10 A | Driver's door lock actuator*10 |
| C7 | 10 A | Driver's door lock actuator*10 |
| C8 | 20 A | Power window master switch (+B P/W DR) |
| C9 | 20 A | Front Passenger's power window switch, Power window master switch (+B P/W AS) |
| C10 | 20 A | Left rear power window switch, Power window master switch (+B P/W RR L) |
| C11 | 20 A | Power window master switch (+B P/W RR R), Right rear power window switch |
| C12 | 15 A | Front passenger's door lock actuator*19 , Right rear door lock actuator*19 |
| C13 | 15 A | Driver's door lock actuator*9 , Left rear door lock actuator*19 , Tailgate lock actuator*1 |
| C14 | ------ | Not used |
| C15 | 10 A | MICU (+B R H/L HI) |
| C16 | ------ | Not used |
| C17 | ------ | Not used |
| C18 | 20 A | Moonroof control unit/motor (+B SUNROOF)*12 |
| C19 | 20 A | Driver's seat heater (via seat heater relays)*13 , Rear seat heater (via seat heater relays)*13 |
| C20 | ------ | Not used |
| C21 | ------ | Not used |
| C22 | 15 A | Rear window washer motor relay circuit (built into the under-dash fuse/relay box), Windshield/rear window washer motor (via rear window washer motor relay circuit and windshield washer motor relay circuit (built into the under-dash fuse/relay box)), Windshield washer motor relay circuit (built into the under-dash fuse/relay box) |
| C23 | 10 A | Rear window wiper motor (via rear wiper motor relay)*2 |
| C24 | 7.5 A | A/C compressor clutch relay, A/C switch*3 , Blower motor relay, Climate control unit (IG2 A/C)*4 , Driver's seat heater switch*13 , Front passenger's seat heater switch*13 , Left power mirror actuator (via power mirror switch), Power mirror switch, Radiator fan relay, Rear window defogger relay, Rear window defogger switch, Right power mirror actuator (via power mirror switch) |
| C25 | ------ | Not used |
| C26 | 7.5 A | Starter cut relay 1*2 , Starter cut relay 2*2 |
| C27 | 7.5 A | ABS modulator-control unit (IG1 VSA/ABS), EPS control unit (IG1 VSA/ABS), Steering angle sensor, VSA modulator-control unit (IG1 VSA/ABS)*14 |
| C28 | 10 A | SRS unit (VB) |
| C29 | 10 A | MICU (+B L H/L HI) |
| C30 | 10 A | EVAP canister purge valve, MAF sensor, PCM (BKSWNC) (via brake pedal position switch), Reverse lockout solenoid*5 , Secondary HO2S (sensor 2) |
| C31 | ------ | Not used |
| C32 | 15 A | Electric steering lock (IG1 FUEL PUMP)*2*11 , Fuel pump (via PGM-FI main relay 2), Immobilizer-keyless control unit (IG1 FUEL PUMP)*1 , Keyless access control unit (IG1 FUEL PUMP)*2 , PCM (IG1 FUEL PUMP) |
| C33 | 7.5 A | Front passenger's airbag cutoff indicator*15 , Front passenger's airbag ON/OFF indicator*16 , Front passenger's weight sensor unit (POW SWS)*15 |
| C34 | 7.5 A | Audio unit (BACK LT) (via reverse relay circuit (built into the under-dash fuse/relay box))*7 , Gauge control module (IG1 METER), Left back-up light (via back-up light switch)*5 , Left back-up light (via reverse relay circuit (built into the under-dash fuse/relay box))*6 , MICU (BACK LT) (via reverse relay circuit (built into the under-dash fuse/relay box))*6 , MICU (IG1 METER), Reverse relay circuit (built into the under-dash fuse/relay box)*6 , Right back-up light (via back-up light switch)*5 , Right back-up light (via reverse relay circuit (built into the under-dash fuse/relay box))*6 , Shift lock solenoid*6 |
| C35 | 7.5 A | PCM (IG1 MISS SOL)*6 |
| C36 | 20 A | Front accessory power socket |
| C37 | 7.5 A | Audio unit (ACC)*17 , Audio-navigation unit (ACC)*18 , Console accessory power socket relay*8 , MICU (ACC) |
| C38 | 7.5 A | Key interlock solenoid*1 |
| C39 | 10 A | Moonroof control unit/motor (IG1 OPTION)*12 |
| C40 | 10 A | Rear window wiper motor*1 , Rear wiper motor relay*2 , Windshield wiper motor relay*2 |
| C41 | ------ | Not used |
| C42 | ------ | Not used |
*1: Without keyless access system
*2: With keyless access system
*3: Without climate control
*4: With climate control
*5: M/T
*6: CVT
*7: Without color audio
*8: With center console armrest
*9: Without selectable unlock
*10: With selectable unlock
*11: With electric steering lock
*12: With moonroof
*13: With seat heater
*14: With VSA system
*15: USA and Canada models
*16: Mexico models
*17: Without navigation
*18: With navigation
*19: With security
