Audio Unit Connector For Inputs And Outputs
| Connector Index |
|---|
| Audio Unit Connector A (24P) |
| Audio Unit Connector B (24P) |
| Audio Unit Connector C (32P) |
| Audio Unit Connector E (16P) |
| Audio Unit Connector F (5P) |
| Audio Unit Connector G (5P) |
| Audio Unit Connector H (3P) |
| Audio Unit Connector J (3P) |
| Audio Unit Connector K (2P) |
| Audio Unit Connector L (2P) |
| Audio Unit Connector N (2P) |

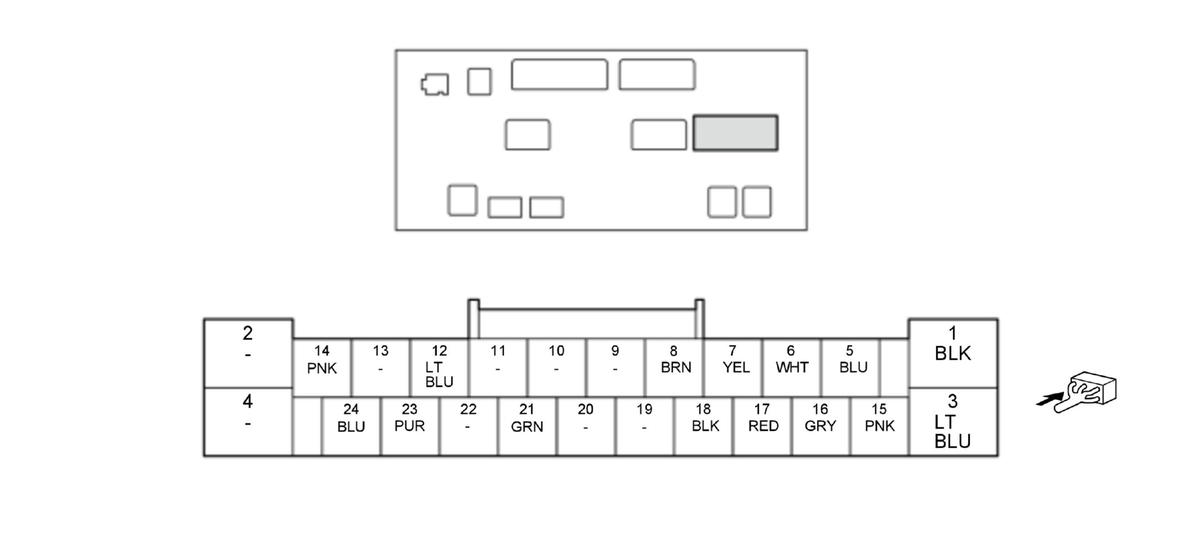

AUDIO UNIT CONNECTOR A (24P) (female terminals)
AUDIO UNIT CONNECTOR A (24P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| A1 | GND | Ground for audio unit (G302) |
| A2 | Not used | --- |
| A3 | +B AUDIO | Continuous power source |
| A4 | Not used | --- |
| A5 | RL SPKR+ | Outputs sound signal for left rear door speaker and left rear tweeter |
| A6 | RL SPKR- | Outputs sound signal for left rear door speaker and left rear tweeter |
| A7 | RR SPKR+ | Outputs sound signal for right rear door speaker and right rear tweeter |
| A8 | RR SPKR- | Outputs sound signal for right rear door speaker and right rear tweeter |
| A9 | Not used | --- |
| A10 | Not used | --- |
| A11 | Not used | --- |
| A12 | K LINE | Detects scan tool signal (serial data) |
| A13 | Not used | --- |
| A14 | B-CAN_H | B-CAN bus communication signal |
| A15 | FL SPKR+ | Outputs sound signal for driver's door speaker and left front tweeter |
| A16 | FL SPKR- | Outputs sound signal for driver's door speaker and left front tweeter |
| A17 | FR SPKR+ | Outputs sound signal for front passenger's door speaker and right front tweeter |
| A18 | FR SPKR- | Outputs sound signal for front passenger's door speaker and right front tweeter |
| A19 | Not used | --- |
| A20 | Not used | --- |
| A21 | SWD+B | Outputs signal for active noise cancellation unit switching on/off |
| A22 | Not used | --- |
| A23 | ACC | Power source for accessories |
| A24 | B-CAN_L | B-CAN bus communication signal |

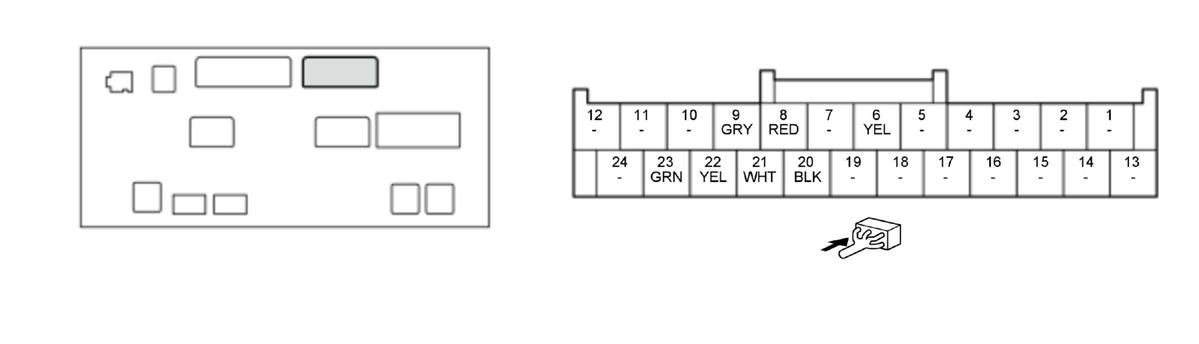

AUDIO UNIT CONNECTOR B (24P) (female terminals)
AUDIO UNIT CONNECTOR B (24P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| B1 | Not used | --- |
| B2 | Not used | --- |
| B3 | Not used | --- |
| B4 | Not used | --- |
| B5 | Not used | --- |
| B6 | LANEWATCH SW | Detects LaneWatch on/off signal from LaneWatch switch |
| B7 | Not used | --- |
| B8 | LWC CAM VCC | Power source for LaneWatch camera |
| B9 | SH LWC CAM | Shield for terminals No. 8, No. 20, No. 21, No. 22, and No. 23 |
| B10 | Not used | --- |
| B11 | Not used | --- |
| B12 | Not used | --- |
| B13 | Not used | --- |
| B14 | Not used | --- |
| B15 | Not used | --- |
| B16 | Not used | --- |
| B17 | Not used | --- |
| B18 | Not used | --- |
| B19 | Not used | --- |
| B20 | LWC CAM VID | Inputs video signal from LaneWatch camera |
| B21 | LWC CAM VGND | Ground for LaneWatch camera |
| B22 | UNIT TO LWC | Communication signal for LaneWatch camera |
| B23 | LWC TO UNIT | Communication signal for LaneWatch camera |
| B24 | Not used | --- |

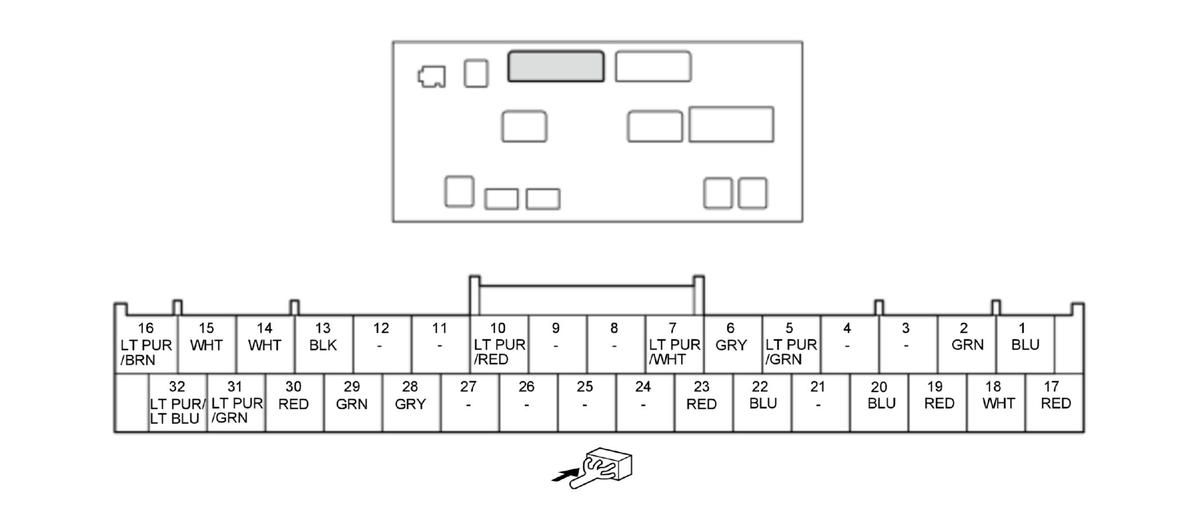

AUDIO UNIT CONNECTOR C (32P) (female terminals)
AUDIO UNIT CONNECTOR C (32P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| C1 | ANC R+ | Inputs noise cancelling signal from active noise cancellation unit |
| C2 | ANC R- | Inputs noise cancelling signal from active noise cancellation unit |
| C3 | Not used | --- |
| C4 | Not used | --- |
| C5 | HFT MUTE | Outputs HFL microphone directivity switching signal |
| C6 | SH MIC | Shield for terminals No. 22 and No. 23 |
| C7 | MIC PWR | Power source for HFL microphone |
| C8 | Not used | --- |
| C9 | Not used | --- |
| C10 | IG1 OPTION | IG1 power source |
| C11 | Not used | --- |
| C12 | Not used | --- |
| C13 | CAMERA VCC | Power source for rearview camera |
| C14 | CAMERA GND | Ground for video signal |
| C15 | BACK LT | Detects reverse signal |
| C16 | CAMERA ADPT | Detects connection for rearview camera |
| C17 | ANC F+ | Inputs noise cancelling signal from active noise cancellation unit |
| C18 | ANC F- | Inputs noise cancelling signal from active noise cancellation unit |
| C19 | AUD F MIX | Outputs audio sound signal for active noise cancellation unit |
| C20 | AUD F MIX GND | Outputs audio sound signal for active noise cancellation unit |
| C21 | Not used | --- |
| C22 | MIC+ | Inputs sound signal from HFL microphone |
| C23 | MIC GND | Ground for HFL microphone |
| C24 | Not used | --- |
| C25 | Not used | --- |
| C26 | Not used | --- |
| C27 | Not used | --- |
| C28 | SH CAMERA | Shield for terminals No. 13, No. 14, No. 29, and No. 30 |
| C29 | CAMERA V | Inputs NTSC video signal from rearview camera |
| C30 | CAMERA V GND | Ground for rearview camera |
| C31 | CAMERA BIT0 | Outputs mode select signal for rearview camera |
| C32 | CAMERA BIT1 | Outputs mode select signal for rearview camera |

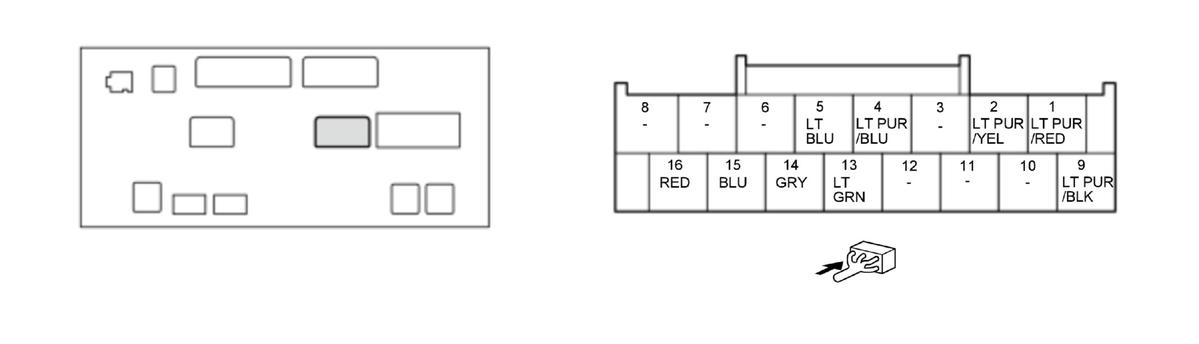

AUDIO UNIT CONNECTOR E (16P) (female terminals)
AUDIO UNIT CONNECTOR E (16P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| E1 | TUNER 6V | Power source for tuner unit |
| E2 | TUNER 9V | Power source for tuner unit |
| E3 | Not used | --- |
| E4 | DISP CONT | Outputs signal for center display unit switching on/off |
| E5 | F-CAN C_H | F-CAN bus communication signal |
| E6 | Not used | --- |
| E7 | Not used | --- |
| E8 | Not used | --- |
| E9 | TUNER GND | Ground for tuner unit |
| E10 | Not used | --- |
| E11 | Not used | --- |
| E12 | Not used | --- |
| E13 | F-CAN C_L | F-CAN bus communication signal |
| E14 | TUNER RS485 SH | Shield for terminals No. 15 and No. 16 |
| E15 | TUNER RS485+ | Communication signal for tuner unit |
| E16 | TUNER RS485- | Communication signal for tuner unit |

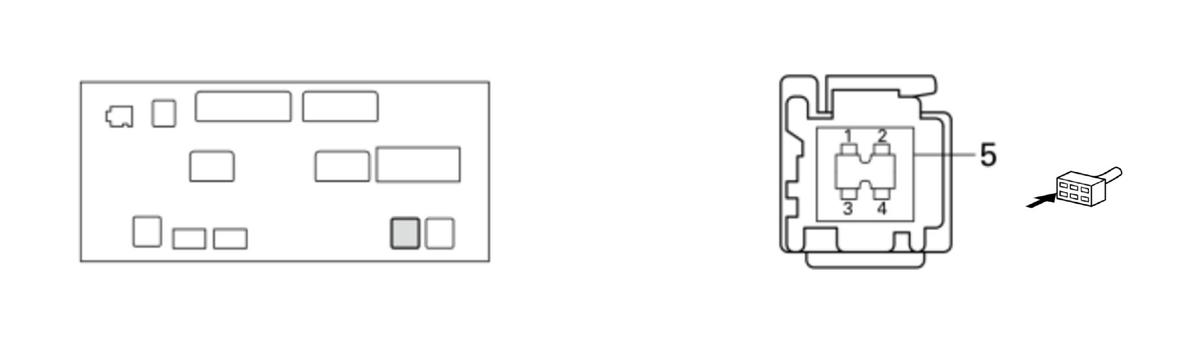

AUDIO UNIT CONNECTOR F (5P) (female terminals)
AUDIO UNIT CONNECTOR F (5P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| F1 | USB GND | Ground for USB port A |
| F2 | USB VBUS | Outputs power source for USB port A |
| F3 | USB DATA+ | Communication signal |
| F4 | USB DATA- | Communication signal |
| F5 | USB SH | Shield for terminals No. 1, No. 2, No. 3, and No. 4 |

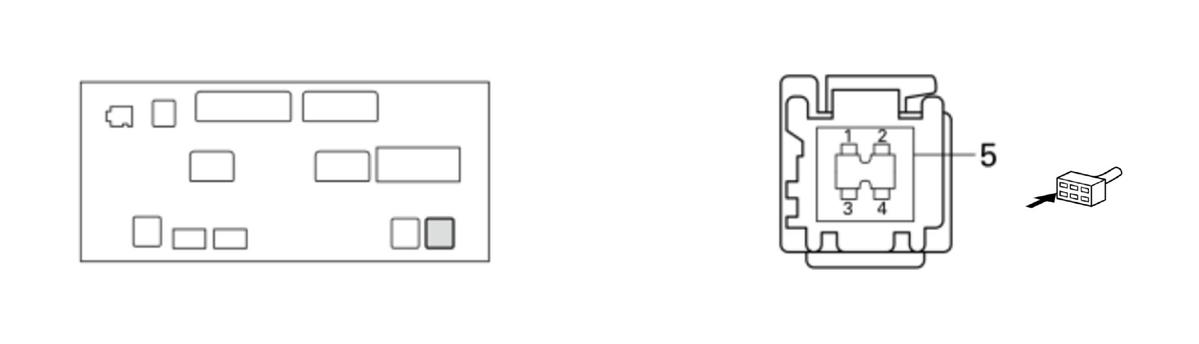

AUDIO UNIT CONNECTOR G (5P) (female terminals)
AUDIO UNIT CONNECTOR G (5P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| G1 | USB GND | Ground for USB port B |
| G2 | USB VBUS | Outputs power source for USB port B |
| G3 | USB DATA+ | Communication signal |
| G4 | USB DATA- | Communication signal |
| G5 | USB SH | Shield for terminals No. 1, No. 2, No. 3, and No. 4 |

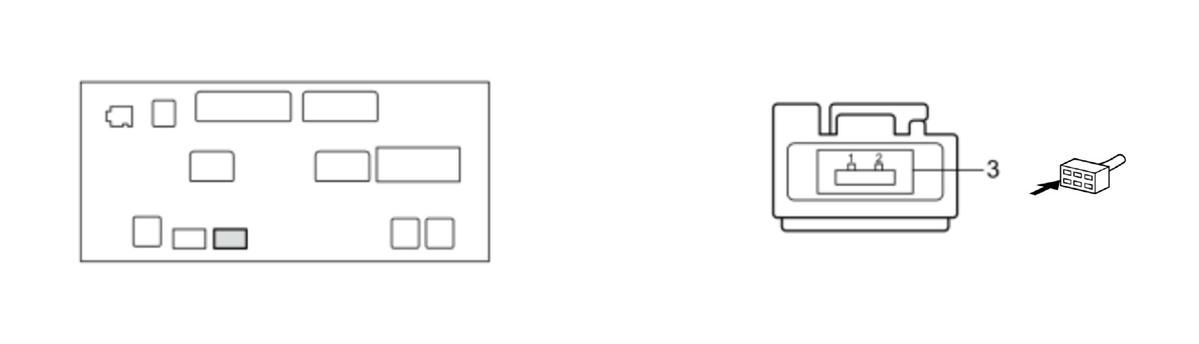

AUDIO UNIT CONNECTOR H (3P) (female terminals)
AUDIO UNIT CONNECTOR H (3P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| H1 | LVDS1+ | Communication signal for center display unit |
| H2 | LVDS1- | Communication signal for center display unit |
| H3 | LVDS1 SH | Shield for terminals No. 1 and No. 2 |

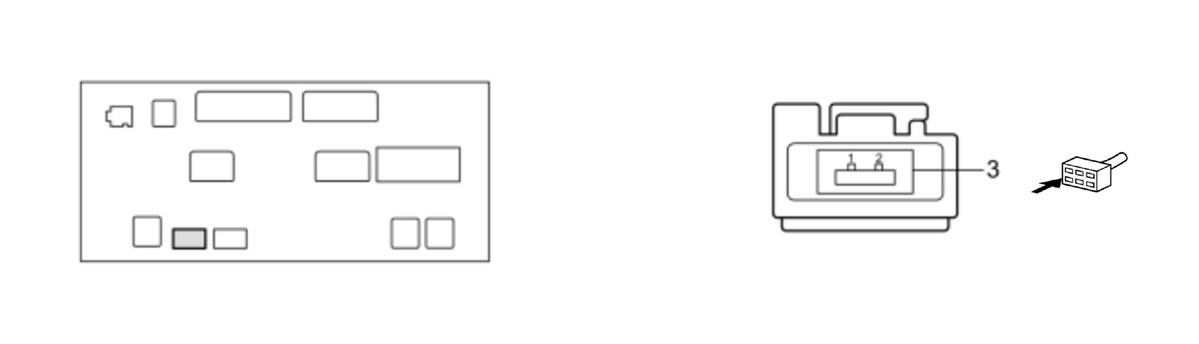

AUDIO UNIT CONNECTOR J (3P) (female terminals)
AUDIO UNIT CONNECTOR J (3P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| J1 | LVDS2+ | Communication signal for gauge control module |
| J2 | LVDS2- | Communication signal for gauge control module |
| J3 | SH LVDS | Shield for terminals No. 1 and No. 2 |

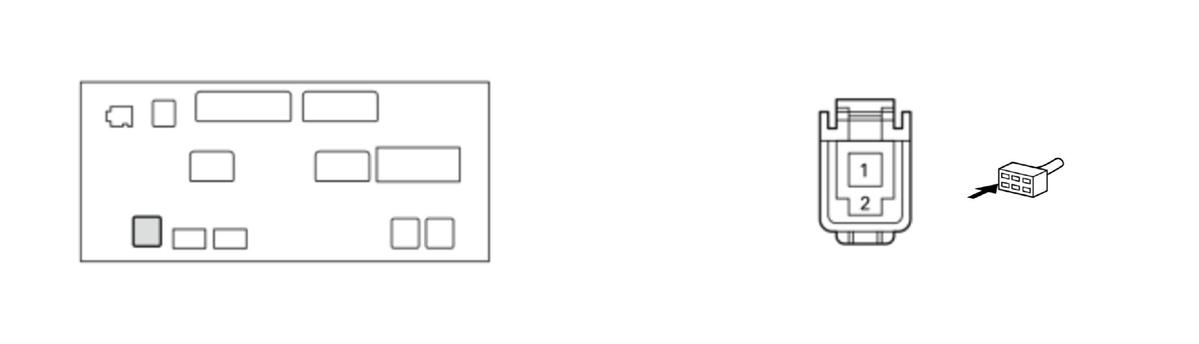

AUDIO UNIT CONNECTOR K (2P) (female terminals)
AUDIO UNIT CONNECTOR K (2P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| K1 | GPS | Inputs GPS signal |
| K2 | SH (GPS) | Shield for terminal No. 1 |

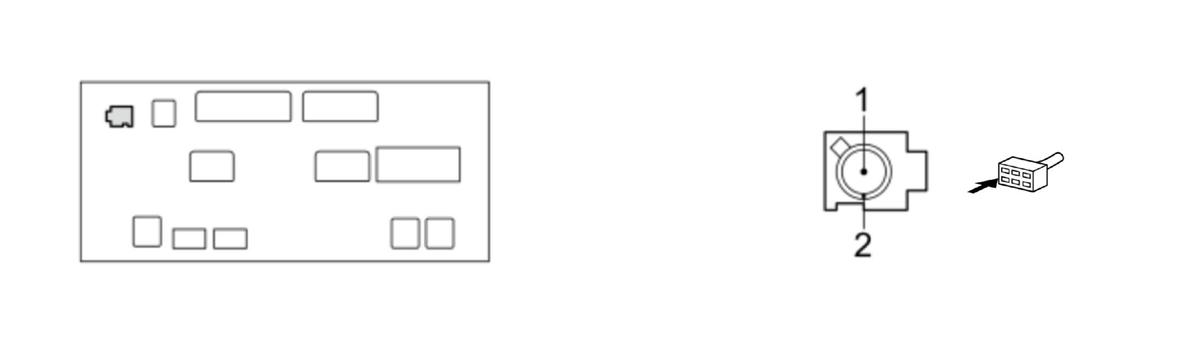

AUDIO UNIT CONNECTOR L (2P) (female terminals)
AUDIO UNIT CONNECTOR L (2P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| L1 | SPDIF1 SIG | Inputs SPDIF signal |
| L2 | SH (SPDIF1 SIG) | Shield for terminal No. 1 |

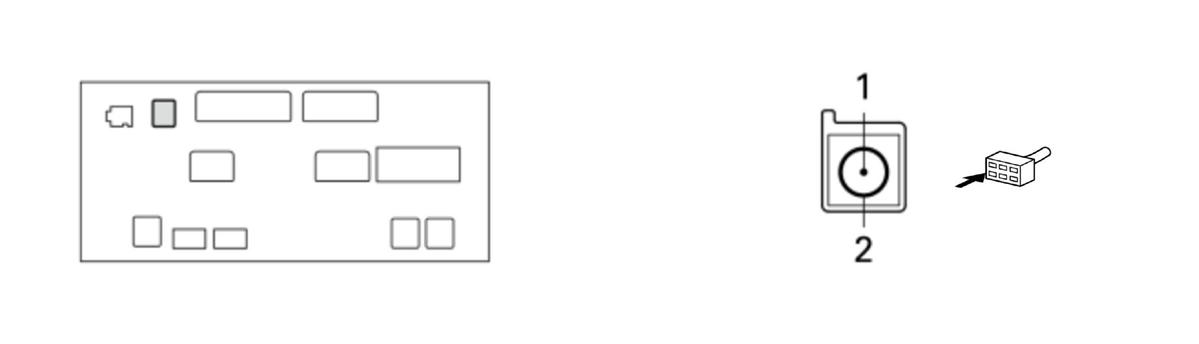

AUDIO UNIT CONNECTOR N (2P) (female terminals)
AUDIO UNIT CONNECTOR N (2P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| N1 | SAT-TER | Inputs XM signal |
| N2 | SH (SAT-TER) | Shield for terminal No. 1 |
