Rearview Camera Connector For Inputs And Outputs

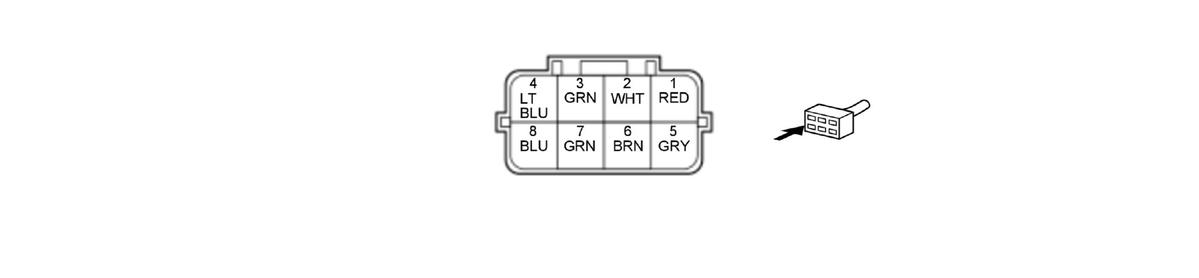

REARVIEW CAMERA 8P CONNECTOR (male terminals)
REARVIEW CAMERA 8P CONNECTOR (male terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| 1 | CAMERA V GND | Ground for rearview camera |
| 2 | CAMERA VCC | Power source from audio-navigation unit or audio unit |
| 3 | CAMERA BIT0 | Inputs mode select signal for rearview camera |
| 4 | CAMERA BIT1 | Inputs mode select signal for rearview camera |
| 5 | SH CAMERA | Shield for terminals No. 1, No. 2, No. 7, and No. 8 |
| 6 | CAMERA ADPT | Detects connection for rearview camera |
| 7 | CAMERA V | Outputs NTSC video signal to audio-navigation unit or audio unit |
| 8 | CAMERA GND | Ground for video signal |
