VSA Modulator-Control Unit Connector for Inputs and Outputs (2016 2017 2018)

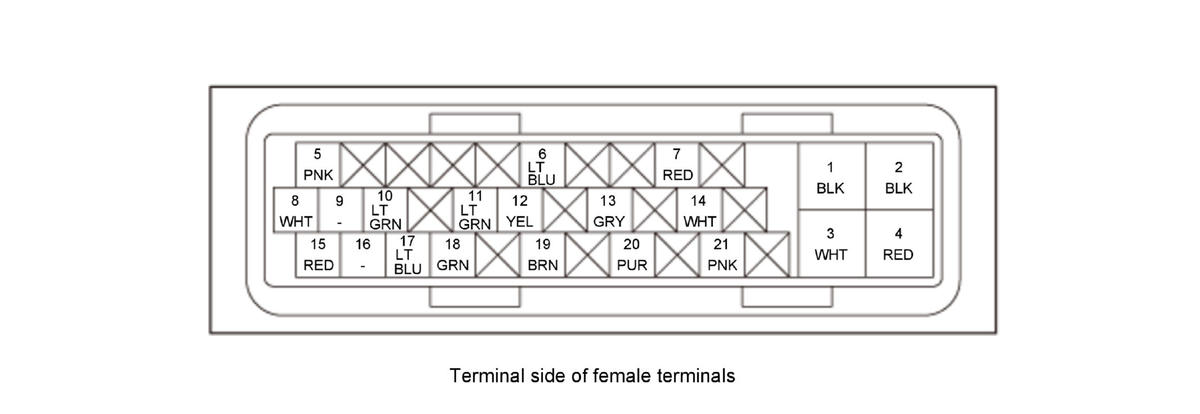

VSA Modulator-Control Unit Inputs and Outputs for 21P Connector
| Terminal number | Terminal sign | Description |
|---|---|---|
| 1 | GND | Ground for the VSA modulator-control unit |
| 2 | GND | Ground for the pump motor |
| 3 | +B ABS/VSA FSR | Power source for the fail-safe relay |
| 4 | +B ABS/VSA MTR | Power source for the motor relay |
| 5 | BRK LAMP | Drive the brake light relay |
| 6 | IG1 VSA/EPS | Power source for activating the system |
| 7 | STOP SW | Drive the brake light relay |
| 8 | F-CAN_H | F-CAN communication circuit |
| 9 | Not used | --- |
| 10 *1 | RVS SW (EPB) | Detect back-up light switch signal |
| 11 | RR R ABS SNSR+ | Detects right-rear wheel speed sensor signal |
| 12 | FR L ABS SNSR+ | Detects left-front wheel speed sensor signal |
| 13 | RR L ABS SNSR+ | Detects left-rear wheel speed sensor signal |
| 14 | FR R ABS SNSR+ | Detects right-front wheel speed sensor signal |
| 15 | F-CAN_L | F-CAN communication circuit |
| 16 | Not used | --- |
| 17 | K LINE | Communication with HDS |
| 18 | RR R ABS SNSR- | Detects right-rear wheel speed sensor signal |
| 19 | FR L ABS SNSR- | Detects left-front wheel speed sensor signal |
| 20 | RR L ABS SNSR- | Detects left-rear wheel speed sensor signal |
| 21 | FR R ABS SNSR- | Detects right-front wheel speed sensor signal |
*1: M/T
