AC Inverter Unit Connector for Inputs and Outputs

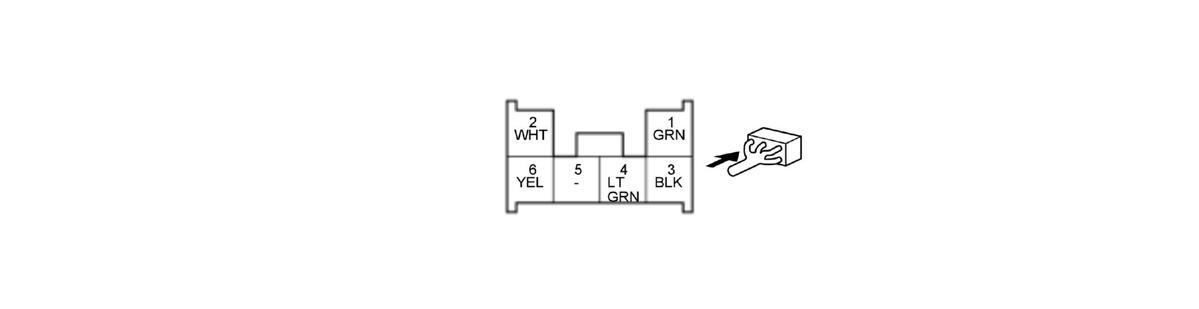

AC Inverter Unit 6P Connector (female terminals)
| Terminal number | Terminal name | Description | Signal |
|---|---|---|---|
| 1 | +B AC INVERTER | Power source for AC inverter unit | About battery voltage at all times |
| 2 | AC- | Outputs AC- power outlet signal | --- |
| 3 | GND | Ground for AC inverter unit | Less than 0.2 V at all times |
| 4 | IG2 | IG2 power source | With the vehicle in the ON mode: about battery voltage |
| 5 | Not used | --- | --- |
| 6 | AC+ | Outputs AC+ power outlet signal | --- |
