Fuse to Components Index (2025)
| Fuses | Location |
|---|---|
| A | 12 Volt Battery Terminal Fuse Box |
| B | Under-Hood Fuse/Relay Box |
| C | Under-Dash Fuse/Relay Box |
| D | Fuse Holder |
| E | Fuse/Relay Holder A |
| F | Fuse/Relay Holder B |

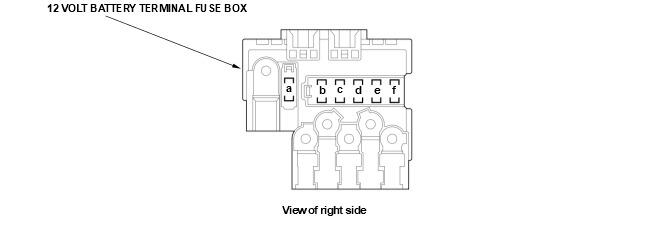

12 Volt Battery Terminal Fuse Box
| Fuse Number | Amps | Component(s) or Circuit(s) Protected | Feature |
|---|---|---|---|
| Aa | 150 A | 12 volt battery, No. D1-2, No. D1-3, No. D1-4, No. D1-5, No. D1-6, No. D1-7, No. D1-8, No. D2, No. D3, No. D4, No. D6, No. D7, No. D8, No. D9, No. D11, No. D12, No. D13, No. D14, No. D15, No. D16, No. D17, No. D19, No. D21, No. D22, No. D23, and No. D24 fuses in the fuse holder | |
| Ab | 70 A | Power distribution module | |
| Ac | 70 A | No. B6, No. B7, No. B8, No. B9, No. B10, No. B11, No. B12, No. B13, No. B14, and No. B15 fuses in the under-hood fuse/relay box | |
| Ad | 70 A | No. B16, No. B17, No. B18, No. B19, No. B20, No. B21, No. B22, No. B23, No. B24, and No. B25 fuses in the under-hood fuse/relay box | |
| Ae | 70 A | EPS control unit | |
| Af | 60 A | Not used |

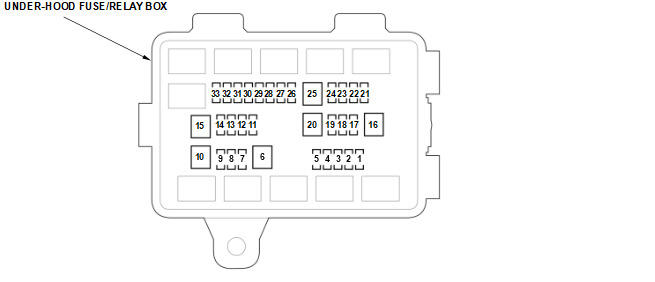

Under-Hood Fuse/Relay Box
| Fuse Number | Amps | Component(s) or Circuit(s) Protected | Feature |
|---|---|---|---|
| B1 | --- | Not used | |
| B2 | --- | Not used | |
| B3 | --- | Not used | |
| B4 | 10 A | PCM (IG1 VBSOL(10A)) | |
| B5 | 5 A | Brake light relay *, EPS control unit *, Relay control module, Steering angle sensor *, VSA modulator-control unit | *: Without auto idle stop system |
| B6 | 30 A | Windshield wiper control unit/motor | |
| B7 | 15 A | Electronic throttle control system (ETCS) control relay, PCM (IG1(DBW)) (via electronic throttle control system (ETCS) control relay) | |
| B8 | 15 A | Transmission control module (TCM) | |
| B9 | 15 A | PGM-FI main relay 1 | |
| Via PGM-FI main relay 1: CKP sensor, CMP sensor, No. B27 fuse in the under-hood fuse/relay box, PCM (IGP1), Power distribution module | |||
| B10 | 30 A | A/C condenser fan motor (via A/C condenser fan relay) | |
| B11 | 30 A | Left rear power window switch | |
| B12 | 30 A | No. B31, No. B32, and No. B33 fuses in the under-hood fuse/relay box | |
| B13 | 10 A | Transmission control module (TCM) | |
| B14 | 10 A | Transmission control module (TCM) | |
| B15 | 30 A | Relay control module | |
| B16 | 30 A | No. B26 fuse in the under-hood fuse/relay box (via starter cut relay 1), Starter (via starter cut relay 1 and starter cut relay 2) | |
| B17 * | 10 A | Shutter grille | *: With shutter grille system |
| Fuse Number | Amps | Component(s) or Circuit(s) Protected | Feature |
|---|---|---|---|
| B18 | 10 A | Automatic lighting control unit-sensor *1, Automatic lighting/rain sensor *2, Body control module (+B BACK UP), Cable reel *3, Data link connector (DLC), Dashboard center decoration light *4, Driver's dashboard decoration light *4, Gauge control module, Hands free access power tailgate control unit/sensor *5, HomeLink unit *6, Left power sliding door control unit, Passenger's dashboard decoration light *4, Power mirror control unit *7, Power seat control unit *7, Power tailgate control unit *8, Power window master switch, Relay control module, Right power sliding door control unit, Wireless charger *9 | *1: Without automatic wiper *2: With automatic wiper *3: Without auto idle stop system*4: With decoration light*5: With hands free access power tailgate*6: With HomeLink*7: With DPMS *8: With power tailgate*9: With wireless charger |
| B19 | 10 A | Via brake pedal position switch: Body control module (STOP SW), PCM (STOP SW) | |
| Via brake pedal position switch and brake light relay: High mount brake light, Left brake light, Right brake light, VSA modulator-control unit | |||
| B20 | 30 A | Relay control module | |
| B21 | 30 A | Right rear power window switch | |
| B22 | 30 A | Engine mount control unit (via active control engine mount (ACM) control relay) | |
| B23 | 15 A | Body control module (+B HAZARD) | |
| B24 | 15 A | Rear window washer motor relay, Windshield/rear window washer motor (via rear window washer motor relay), Windshield/rear window washer motor (via windshield washer motor relay), Windshield washer motor relay | |
| B25 | 30 A | A/C condenser fan motor (via radiator fan relay and fan control relay), Radiator fan motor (via radiator fan relay) | |
| B26 | 5 A | PCM (STRLD) | |
| B27 | 5 A | Radiator fan relay | |
| B28 | --- | Not used | |
| B29 | --- | Not used | |
| B30 | --- | Not used | |
| B31 | 20 A | Injector relay, PCM (INJ RLY OUT) (via injector relay) | |
| B32 | 15 A | Power distribution module | |
| B33 | 5 A | Power distribution module |

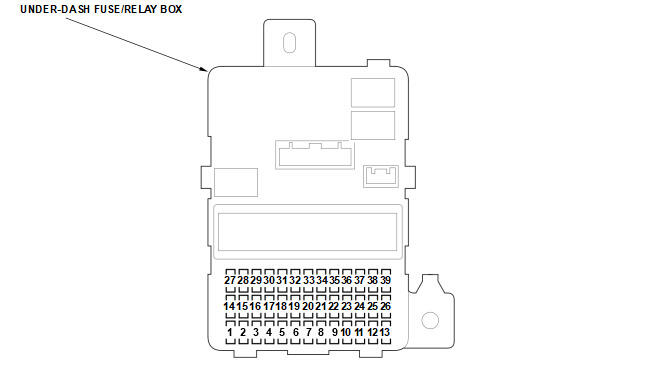

Under-Dash Fuse/Relay Box
| Fuse Number | Amps | Component(s) or Circuit(s) Protected | Feature |
|---|---|---|---|
| C1 | 10 A | ANC/active sound control unit *1, CAN gateway, Gauge control module *1, Parking and back-up sensor control unit *2, Parking and back-up sensor control unit (via parking and back-up sensor switch) *2, Parking and back-up sensor switch *2, Power mirror control unit *3, Power seat control unit *3, Reverse relay circuit (built into the under-dash fuse/relay box), Seat heater control unit *1*4, Ventilated seat control unit *1*5 | *1: Without auto idle stop system*2: With parking and back-up sensor system*3: With DPMS*4: Without ventilated seat*5: With ventilated seat*6: With automatic dimming inside mirror*7: With HomeLink |
| Via reverse relay circuit (built into the under-dash fuse/relay box): Audio unit, Automatic dimming inside mirror *6, Body control module (BACK LT), HomeLink unit *7, Left back-up light, Right back-up light | |||
| C2 * | 10 A | Starter cut relay 1, Starter cut relay 2 | *: With auto idle stop system |
| C3 | 10 A | 12 volt battery fan motor, Electric brake booster, Left side BSI radar unit *1, Millimeter wave radar *1, Multipurpose camera unit *1, Power tailgate control unit *2, Right side BSI radar unit *1 | *1: Without auto idle stop system*2: With power tailgate |
| C4 | --- | Not used | |
| C5 | --- | Not used | |
| C6 | 20 A | Moonroof motor-control unit |
| Fuse Number | Amps | Component(s) or Circuit(s) Protected | Feature |
|---|---|---|---|
| C7 | --- | Not used | |
| C8 | 10 A | Left power sliding door control unit, Right power sliding door control unit | |
| C9 | 15 A | No. B4 and No. B5 fuses in the under-hood fuse/relay box | |
| C10 | 10 A | Right sliding door lock actuator | |
| C11 | 10 A | Driver's door lock actuator | |
| C12 | 10 A | Front passenger's door lock actuator | |
| C13 | 10 A | Front passenger's door lock actuator | |
| C14 | 10 A | Driver's door lock actuator | |
| C15 | 10 A | Rear window wiper motor | |
| C16 | 10 A | Body control module (+B SMART), Engine start/stop switch | |
| C17 | 20 A | Driver's power seat adjustment switch *1, Power seat control unit *2 | *1: Without DPMS *2: With DPMS |
| C18 * | 10 A | Heated steering wheel control unit (via heated steering wheel relay circuit (built into the under-dash fuse/relay box)) | *: With heated steering wheel |
| C19 | 20 A | Front passenger's power seat adjustment switch | |
| C20 | 10 A | SRS unit | |
| C21 | 20 A | Body control module (IG1 FUEL PUMP), PCM (IG1 FUEL PUMP), Power distribution module | |
| C22 | 20 A | Front accessory power socket (via front accessory power socket relay) | |
| C23 | 10 A | Power distribution module | |
| C24 | --- | Not used | |
| C25 | 20 A | Power window master switch | |
| C26 | 10 A | Right sliding door lock actuator | |
| C27 | 10 A | Audio unit *1, Cargo area accessory power socket relay *3, DC-DC converter ACC relay *2, Front accessory power socket relay, Left rear accessory power socket relay *4, Rear controller and screen *5, USB charger unit (console front) *5, USB charger unit (console rear) *6, USB charger unit (front), USB charger unit (left rear) *7, USB charger unit (right rear) *8, Wireless charger *9 | *1: Without auto idle stop system*2: With auto idle stop system*3: With cargo area accessory power socket*4: With left rear accessory power socket*5: With rear entertainment*6: With console rear USB charging ports*7: With left rear USB charging port*8: With right rear USB charging ports*9: With wireless charger |
| C28 | 10 A | Front passenger's airbag cutoff indicator | |
| C29 | 10 A | Driver's power lumbar support switch | |
| C30 | 20 A | Front passenger's power seat adjustment switch | |
| C31 | 20 A | Driver's power seat adjustment switch *1, Power seat control unit *2 | *1: Without DPMS *2: With DPMS |
| C32 * | 10 A | Tailgate release actuator (via tailgate release actuator relay circuit (built into the under-dash fuse/relay box)), Tailgate release actuator relay circuit (built into the under-dash fuse/relay box) | *: Without power tailgate |
| C33 | --- | Not used |
| Fuse Number | Amps | Component(s) or Circuit(s) Protected | Feature |
|---|---|---|---|
| C34 | 15 A | Active control engine mount (ACM) control relay, DC-DC converter *1, DC-DC converter IG1 relay 1 *1, DC-DC converter IG1 relay 2 *1, Engine mount control unit *2, EVAP canister purge valve, MAF sensor/IAT sensor, PCM (BKSWNC) (via brake pedal position switch), SBW shifter control module, Starter cut relay 1 *2, Starter cut relay 2 *2, Transmission control module (TCM) | *1: With auto idle stop system*2: Without auto idle stop system |
| C35 | 10 A | Body control module (IG2 DRL) | |
| C36 | 10 A | AC inverter unit *1, A/C condenser fan relay, Automatic dimming inside mirror *2, Climate control unit, Driver's seat heater switch *3, Driver's ventilated seat switch *4, Fan control relay, Front passenger's seat heater switch *3, Front passenger's ventilated seat switch *4, Heated steering wheel relay circuit (built into the under-dash fuse/relay box) *5, Heated windshield wiper area relay *6, HomeLink unit *7, Power distribution module, Power mirror switch, Power window master switch, Rear climate control panel *8, Rear window defogger relay | *1: With AC power outlet*2: With automatic dimming inside mirror*3: Without ventilated seat*4: With ventilated seat*5: With heated steering wheel*6: With heated windshield wiper area*7: With HomeLink*8: Without auto idle stop system |
| C37 | 20 A | ANC/active sound control unit *1, Audio unit *1, Center display unit, Rear controller and screen *2 | *1: Without auto idle stop system*2: With rear entertainment |
| C38 | 20 A | No. C10, No. C11, and No. C12 fuses in the under-dash fuse/relay box (via power door lock relay circuit (LOCK) (built into the under-dash fuse/relay box)), No. C13 and No. C26 fuses in the under-dash fuse/relay box (via power door lock relay circuit (UNLOCK) (built into the under-dash fuse/relay box)), No. C14 fuse in the under-dash fuse/relay box (via power door lock relay circuit (DR UNLOCK) (built into the under-dash fuse/relay box)), Power door lock relay circuit (UNLOCK) (built into the under-dash fuse/relay box), Power door lock relay circuit (DR UNLOCK) (built into the under-dash fuse/relay box), Power door lock relay circuit (LOCK) (built into the under-dash fuse/relay box) | |
| C39 | 20 A | Front passenger's power window switch |

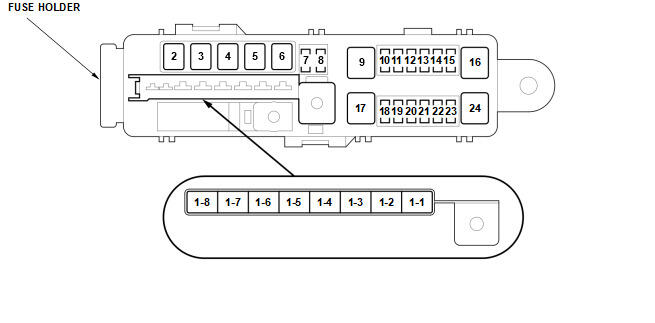

Fuse Holder
| Fuse Number | Amps | Component(s) or Circuit(s) Protected | Feature |
|---|---|---|---|
| D1-1 | 60 A | Not used | |
| D1-2 | 50 A | No. F1, No. F2, and No. F14 fuses in fuse/relay holder B | |
| D1-3 | 50 A | No. F3, No. F4, No. F5, No. F6, No. F7, No. F16, and No. F19 fuses in fuse/relay holder B | |
| D1-4 | 50 A | No. C6, No. C16, No. C17, No. C18, No. C19, No. C29, No. C30, No. C31, and No. C32 fuses in the under-dash fuse/relay box | |
| D1-5 | 50 A | No. C22, No. C23, No. C25, No. C37, No. C38, and No. C39 fuses in the under-dash fuse/relay box | |
| D1-6 | 40 A | Electric brake booster | |
| D1-7 * | 30 A | DC-DC converter | *: With auto idle stop system |
| D1-8 * | 30 A | DC-DC converter | *: With auto idle stop system |
| D2 | 30 A | Via IG1A relay circuit (built into the under-dash fuse/relay box): Body control module (IG1-A SIG), No. C8, No. C9, No. C20, No. C21, and No. C34 fuses in the under-dash fuse/relay box | |
| Via ACC relay circuit (built into the under-dash fuse/relay box): No. C27 fuse in the under-dash fuse/relay box | |||
| D3 * | 30 A | AC inverter unit | *: With AC power outlet |
| D4 | 30 A | Via IG1B relay circuit (built into the under-dash fuse/relay box): Body control module (IG1-B SIG), No. C1, No. C2 *, No. C3, No. C15, and No. C28 fuses in the under-dash fuse/relay box | *: With auto idle stop system |
| Via IG2 relay circuit (built into the under-dash fuse/relay box): Body control module (IG2 RLY S), No. C35 and No. C36 fuses in the under-dash fuse/relay box | |||
| D5 | --- | Not used | |
| D6 | 30 A | Power distribution module | |
| D7 * | 10 A | Subwoofer | *: With 7 speakers |
| D8 | 10 A | CAN gateway | |
| D9 | 40 A | Rear window defogger (via rear window defogger relay) | |
| D10 | --- | Not used | |
| D11 * | 15 A | Heated windshield wiper area (via heated windshield wiper area relay), Heated windshield wiper area switch (via heated windshield wiper area relay) | *: With heated windshield wiper area |
| Fuse Number | Amps | Component(s) or Circuit(s) Protected | Feature |
|---|---|---|---|
| D12 | 5 A | 12 volt battery sensor | |
| D13 * | 30 A | Stereo amplifier | *: With 11 speakers |
| D14 * | 10 A | Front passenger's power lumbar support switch | *: With front passenger's power lumbar support |
| D15 | 10 A | USB charger unit (console front) *1, USB charger unit (console rear) *2, USB charger unit (front) | *1: With rear entertainment *2: With console rear USB charging ports |
| D16 | 40 A | VSA modulator-control unit | |
| D17 | 40 A | Power distribution module | |
| D18 | --- | Not used | |
| D19 | 10 A | Power distribution module | |
| D20 | --- | Not used | |
| D21 * | 20 A | Left rear accessory power socket (via left rear accessory power socket relay) | *: With left rear accessory power socket |
| D22 | 10 A | SBW shifter control module | |
| D23 | 10 A | PCM (+B VBUM(10A)) | |
| D24 | 40 A | VSA modulator-control unit |

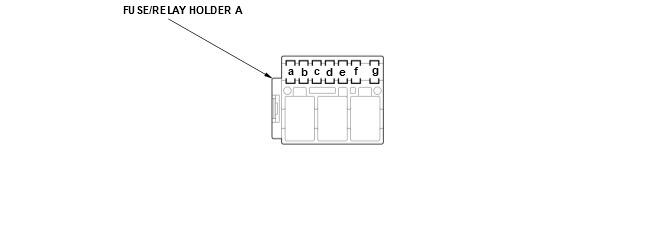

Fuse/Relay Holder A (With auto idle stop system)
| Fuse Number | Amps | Component(s) or Circuit(s) Protected | Feature |
|---|---|---|---|
| Ea | 10 A | ANC/active sound control unit *1, Gauge control module, Telematics control unit *2 | *1: With 11 speakers*2: With telematics |
| Eb | 10 A | Brake light relay, EPS control unit, Power distribution module, Steering angle sensor | |
| Ec | 10 A | Engine mount control unit, Millimeter wave radar, Multipurpose camera unit | |
| Ed | 10 A | Climate control unit, Left side BSI radar unit, Rear climate control panel, Right side BSI radar unit, Seat heater control unit *1, Ventilated seat control unit *2 | *1: Without ventilated seat*2: With ventilated seat |
| Ee | 20 A | Audio unit |
| Fuse Number | Amps | Component(s) or Circuit(s) Protected | Feature |
|---|---|---|---|
| Ef | 15 A | ANC/active sound control unit, Audio unit, Cable reel, Telematics control unit * | *: With telematics |
| Eg | 10 A | Via DC-DC converter ACC relay:Audio unit, Telematics control unit * | *: With telematics |

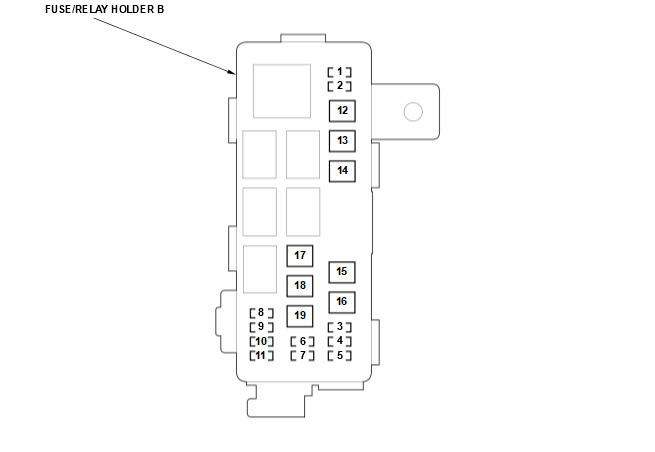

Fuse/Relay Holder B
| Fuse Number | Amps | Component(s) or Circuit(s) Protected | Feature |
|---|---|---|---|
| F1 | 10 A | Left sliding door lock actuator (via left sliding door lock relay), Left sliding door lock relay, Left sliding door lock actuator (via left sliding door unlock relay), Left sliding door unlock relay | |
| F2 | 20 A | Right power sliding door control unit | |
| F3 * | 20 A | Power tailgate control unit | *: With power tailgate |
| F4 * | 20 A | Cargo area accessory power socket (via cargo area accessory power socket relay) | *: With cargo area accessory power socket |
| F5 | 10 A | Fuel fill door lock actuator (via fuel fill door lock actuator relay), Fuel fill door lock actuator relay | |
| F6 | 10 A | USB charger unit (left rear) *1, USB charger unit (right rear) *2 | *1: With left rear USB charging port *2: With right rear USB charging ports |
| F7 | 20 A | Left power sliding door control unit | |
| F8 | --- | Not used | |
| F9 | --- | Not used | |
| F10 | --- | Not used |
| Fuse Number | Amps | Component(s) or Circuit(s) Protected | Feature |
|---|---|---|---|
| F11 | --- | Not used | |
| F12 | --- | Not used | |
| F13 | --- | Not used | |
| F14 | 30 A | Right power sliding door control unit | |
| F15 | --- | Not used | |
| F16 * | 40 A | Power tailgate control unit | *: With power tailgate |
| F17 | --- | Not used | |
| F18 | --- | Not used | |
| F19 | 30 A | Left power sliding door control unit |
